-31-
Descripción funcional y especificaciones
Desconecte el paquete de baterías de la herramienta o ponga el interruptor en la
posición fijada o de apagado antes de hacer cualquier ensamblaje, ajustes o cambiar
accesorios. Dichas medidas preventivas de seguridad reducen el riesgo de arrancar la herramienta
accidentalmente.
NOTA: Para obtener las especificaciones de la herramienta, consulte la placa del fabricante colocada en la
herramienta.
ADVERTENCIA !

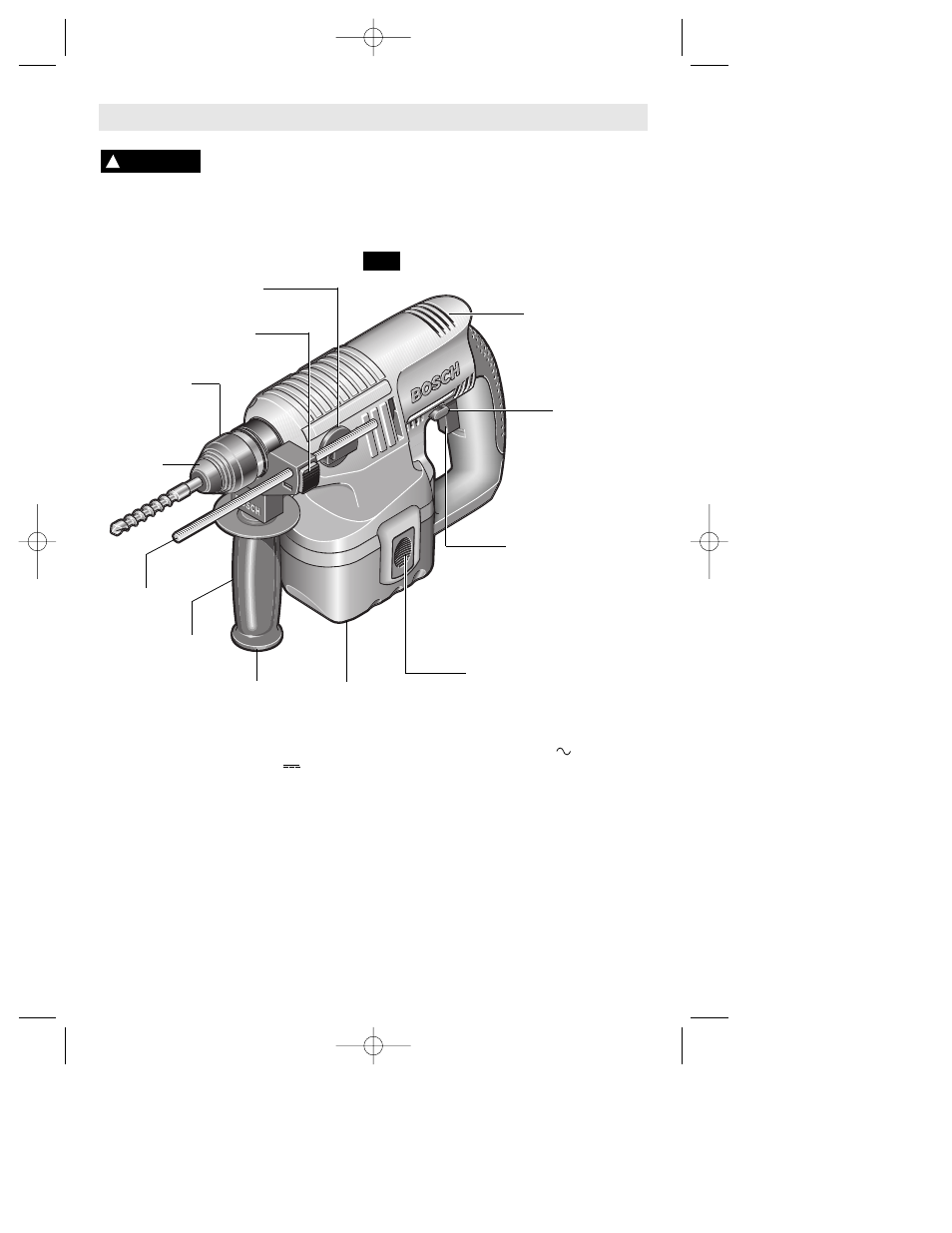

Martillo giratorio sin cordón
ABERTURAS DE
VENTILACIÓN
PAQUETE DE
BATERÍAS
MANGO
AUXILIAR
PROTECTOR
ANTIPOLVO
MANGUITO DE
FIJACIÓN
DIAL DE SELECCION DE
TALADRO/TALADRO DE PERCUSION
CALIBRE DE
PROFUNDIDAD
INTERRUPTOR GATILLO
DE VELOCIDAD VARIABLE
FIG. 1
BOTÓN DE LIBERACION DEL
CALIBRE DE PROFUNDIDAD
PALANCA DE
AVANCE/RETROCESO Y
CIERRE DEL GATILLO
LENGÜETAS DE LIBERACIÓN
DE LAS BATERÍAS
EMPUÑADURA
Herramienta
Número de modelo
11524
Tensión nominal 24 V
Estilo de cuerpo SDS-Plus ®
Tiempo de carga 15 min.
Cargador BC004, BC006, BC015
& BC016
Paquete de baterías BAT031
Tensión nominal 120 V 60 Hz
Capacidades máximas
Material
Hormigón
3/4"
Acero 1/2"
Madera 3/4"
El cargador BC006 requiere alimentación de 12 V CC
NOTA: UTILICE ÚNICAMENTE LOS CARGADORES INDICADOS ANTERIORMENTE
