-19-
Description fonctionnelle et spécifications
Débranchez le bloc-pile de l'outil ou placez l'interrupteur à la position de blocage
ou d'arrêt avant d'effectuer tout assemblage ou réglage ou de changer les
accessoires. Ces mesures de sécurité préventives réduisent le risque d'une mise en marche accidentelle de
l'outil.
REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.
AVERTISSEMENT !

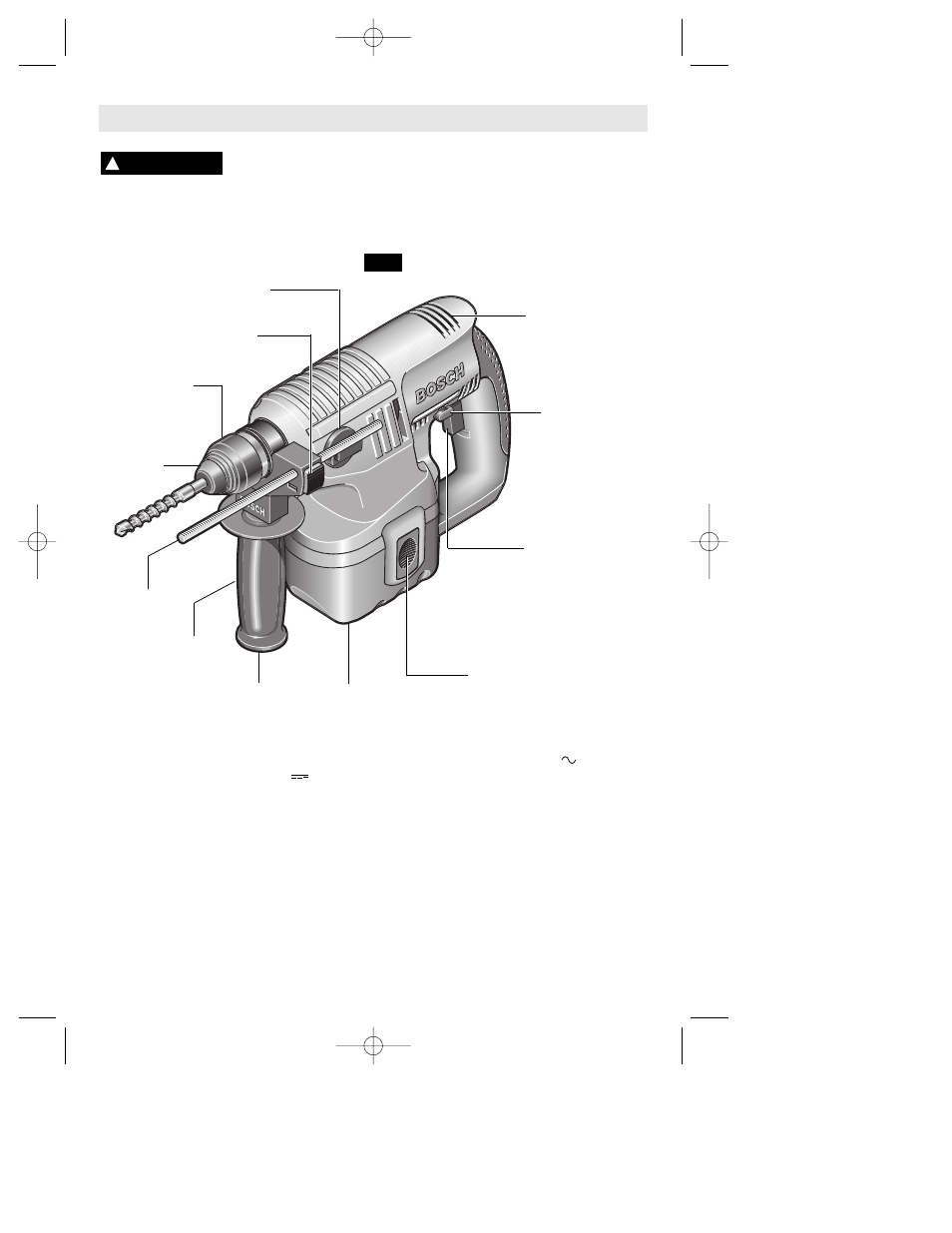

Marteau rotatif sans fil
PRISES D’AIR
BLOC-PILES POIGNÉE
AUXILIAIRE
PARE-
POUSSIÈRE
MANCHON DE
VERROUILLAGE
CADRAN DE SÉLECTION DE
PERCEUSE/PERCEUSE À PERCUSSION
BUTÉE DE
PROFONDEUR
GACHETTE DE
COMMANDE
FIG. 1
BOUTON DE BLOCAGE DE LA
BUTÉE DE PROFONDEUR
LEVIER DE MARCHE
AVANT/ARRIÈRE ET
VERROUILLAGE DE
GÂCHETTE
TOUCHES DE
DÉVERROUILLAGE DES
PILES
POIGNÉE
(PRISE)
Outil
Numéro de modèle
11524
Tension nominale 24 V
Type de tige SDS-Plus ®
Temps de charge 15 min.
Chargeur BC004, BC006, BC015
& BC016
Bloc piles BAT031
Tension nominale 120 V 60 Hz
Capacités maximales :
Matériau
Béton
3/4"
Acier 1/2"
Bois 3/4"
Le chargeur BC006 nécessite une puissance d’alimentation de 12 V CC.
NOTE : N’UTILISER QUE LES CHARGEURS REPERTORIES CI-DESSUS
