Mode d’emploi
Installation
Installation
L’installation nécessite le matériel suivant : un prolongateur RF, un adaptateur,
4 émetteurs infrarouges à deux fréquences, une plaque de fixation et 4 vis.
Avant d’installer le prolongateur RF, vous devez déterminer l’installation qui vous
convient le mieux (voir la page 14). Il est préconisé de lire en entier le présent
Mode d’emploi.
Angle et portée de transmission du diffuseur infrarouge
Avertissement Les signaux infrarouges émis par le prolongateur RF doivent
systématiquement atteindre l’œil récepteur des appareils. Veillez à ce que
le diffuseur infrarouge (fenêtre en plastique noir située sur le dessus du
prolongateur RF) soit dirigé vers les appareils.
L’installation optimale consiste à positionner le prolongateur RF à l’horizontale en
orientant le diffuseur infrarouge vers le haut ou vers le bas.

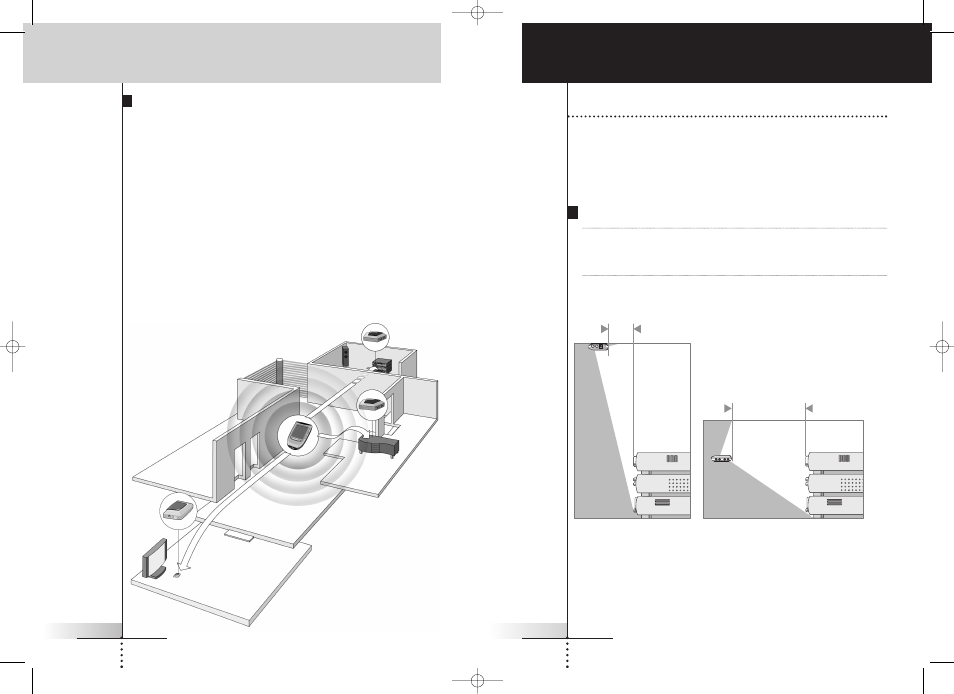

La Figure 1 représente le prolongateur RF placé à l’envers dans une armoire.
Il convient de conserver systématiquement une distance minimale de 10 cm entre
le prolongateur RF et les appareils.
La Figure 2 représente le prolongateur RF avec le diffuseur infrarouge orienté vers
le haut. Le prolongateur RF peut être éloigné des appareils et placé en hauteur.
Veillez à ne placer aucun objet entre le prolongateur RF et l’œil récepteur des
appareils.
Distance minimale: 10 cm
Distance maximale:
Environ 5 m
Figure1: Diffuseur infrarouge
orienté vers le bas Figure 2: Diffuseur infrarouge orienté vers le haut
14
Mode d’emploi
Installations possibles
Le prolongateur de signal RF peut s’utiliser dans plusieurs cas de figure:
• Les appareils sont télécommandés tandis que le prolongateur RF est
positionné dans la ligne de visée (installation A).
• Le prolongateur RF commande les appareils situés dans une pièce voisine
(installation B).
• Le prolongateur RF est placé à l’intérieur d’une armoire, d’un casier ou tout
autre meuble où se trouvent les appareils (installation C).
• Une combinaison des installation A, B et C. Il convient de placer un
prolongateur RF dans tous les endroits où se trouvent les appareils à opérer, le
cas échéant. Il est possible de télécommander tous les prolongateurs RF
depuis une seule et même télécommande Pronto. Pour effectuer les réglages
nécessaires, reportez-vous à la section “Prolongateurs RF multiples”, page 18.
Installation B
Installation C
Installation A
Introduction
