Briggs & Stratton Elite 01894 - Manual (Page 51)

51
7000W Generador
RECEPTÁCULOS
120/240 Voltios AC, 30 Amperios,
Receptáculo de Seguridad
Con este tomacorriente se utiliza un enchufe tipo NEMA L14-30.
Conecte un cable de 4 hilos preparado para trabajar con cargas
de 250 Voltios de c.a. a 30 Amperios (o más) (Figura 37). Puede
utilizar el mismo cable de 4 hilos si piensa trabajar con una carga
de 120 Voltios.
Este receptáculo le provee poder a cargas de 120/240 Voltios AC,
de 60 Hz, fase sencilla, que requieren hasta 3,500 Voltios de energía
a 30 Amperios, para 120 Voltios; 7,000 Voltios de energía (7.0 kW)
a 29.1 Amperios para 240 Voltios. El enchufe está protegido por un
disyuntor basculante.
120 Volt AC, 20 Amperios, Receptáculos
Dobles
Cada receptáculo (Figura 38) está protegido en contra de
sobrecargas por un corto-circuitos de 20 Amperios, del tipo
"empuje para reposicionar".
Use cada receptáculo para operar 120 Voltios AC, de fase sencilla,
de cargas de 60Hz que requieren hasta 2,400 vatios (2.4 kW) a
corrientes de 20 Amperios. Use los juegos de cables que son
calificados para cargas de 125 Voltios AC, a 20 Amperios (o
mayores).
Tomacorrientes de 12 Voltios DC
Este tomacorriente le permite recargar una batería de
almacenamiento tipo servicio o automotriz de 12 Voltios
utilizando los cables suministrados para cargar baterías
(Figura 39).
Esta toma no puede recargar baterías de 6 voltios ni utilizarse
para arrancar un motor cuya batería esté descargada.Vea las
seccione "Carga de la Batería" (página 49) antes de intentar
recargar la batería.

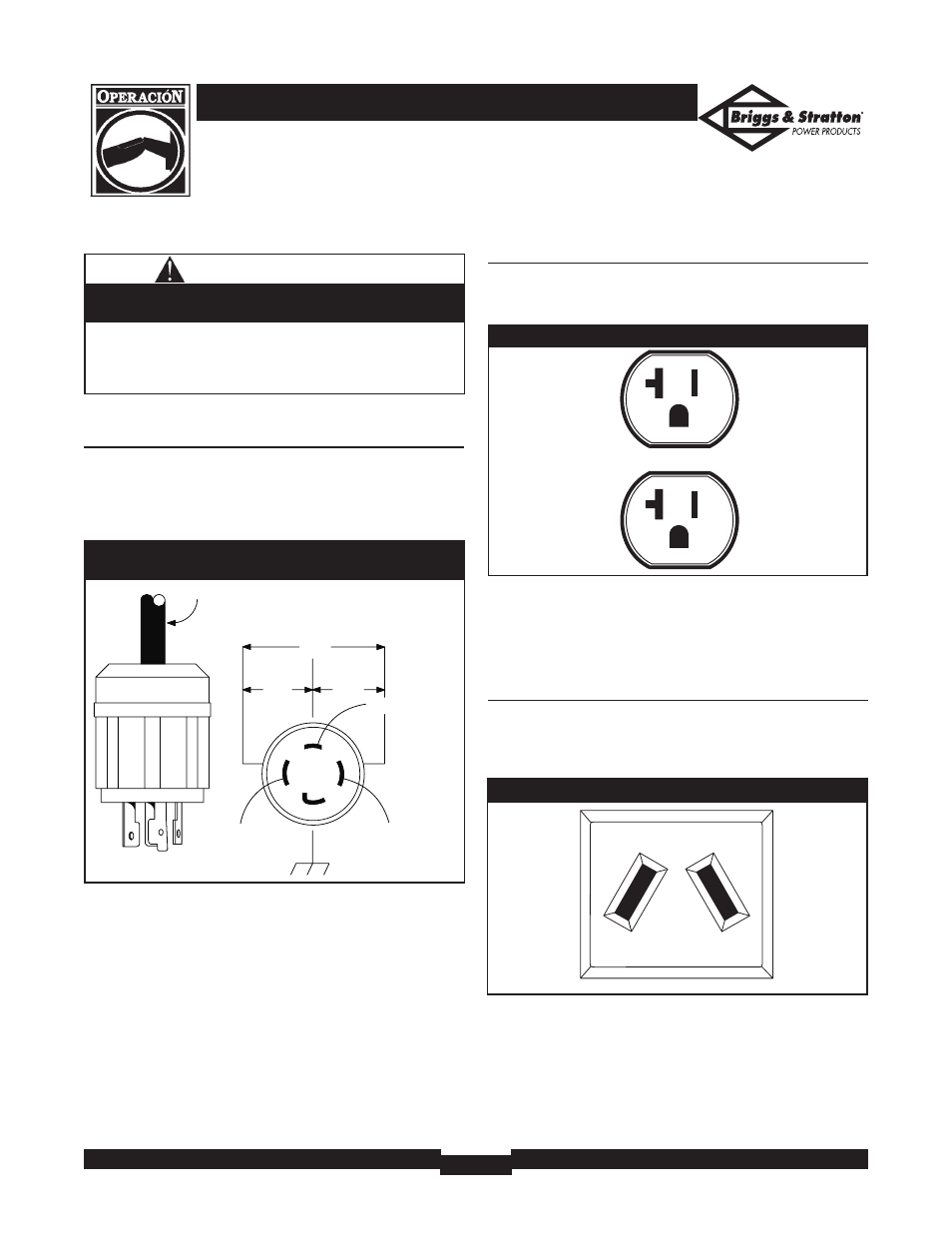

Figura 38 — 120 Voltios AC, 20 Amperios Receptáculo Dobles
Figure 39 — 12 Voltios DC, 10 Amp Receptáculo
Figura 37 — 120/240 Volt AC, 30 Amperios, Receptáculo de
Seguridad
Juego de Cable de 4 Alambres
240V
120V 120V
W (Neutro)
X (Cargado) Y (Cargado)
NEMA L14-30
Tierra (Verde)
• NUNCA intente suministrar corriente a un dispositivo de amperaje
superior al que puede suministrar el generador o el enchufe hembra.
• NO sobrecargue el generador. Consulte el apartado “No Sobrecargue
Generador”.
El valor nominal que se indica en los enchufes hembra puede
ser superior a la capacidad de salida del generador.
PRECAUCIÓN
