7000W Génératrice

36

PRISES DE COURANT

Prise à Verrouillage de 120/240 Volts c.a.,

30 Ampères

Utilisez une prise mâle du NEMA L14-30 avec cette prise femelle.
Reliez une rallonge à quatre câble de 250 Volts c.a. à 30 Ampères
ou davantage (Figure 23).Vous pouvez utilisez la même rallonge à
quatre câbles si vous avez l’intention de ne faire marcher qu’une
charge de 120 Volts.

Cette prise donne du courant à des charges de 120/240 Volts c.a.,
60 Hertz, monophasées, nécessitant jusqu’à 3,500 watts de
puissance (3,6 kW) à 30 Ampères pour 120 Volts; 7,000 watts de
puissance (7,0 kW) à 29.1 Ampères pour 240 Volts. Un disjoncteur
avec interrupteur à bascule protège la prise.

120 Volts c.a., 20 Ampères Prise de

Courant Double

Chaque prise de courant (Figure 24) est protégée contre la
surcharge par un disjoncteur que l'on pousse pour ré-enclencher
de 20 ampères.

Utilisez chaque prise de courant pour faire fonctionner les
charges électriques de 120 volts c.a., monophasées, 60 Hz
nécessitant jusqu'à 2,400 watts (2,4 KW) à 20 ampères.

Prise de 10 Ampères, 12 Volts c.c.

Cette prise (Figure 25) vous permet de recharger une batterie de
remisage de 12 Volts du type pour automobile ou tous usages
avec les câbles de recharge de batterie fournis.

Cette prise ne peut pas servir à recharger des batteries de
6 Volts, ni être utilisée pour démarrer un moteur dont la batterie
est déchargée.Voir “Recharge d'une Batterie” à la page 34 avant
d'essayer de recharger une batterie.

• NE tentez JAMAIS d'alimenter un appareil dont l'intensité nominale

est supérieure à la capacité de la génératrice ou des prises.

• NE surchargez PAS la génératrice.Voir la section “Ne Surchargez Pas

Génératrice”.

Il se peut que la capacité nominale des prises soit supérieure à
la puissance nominale de la génératrice.

ATTENTION

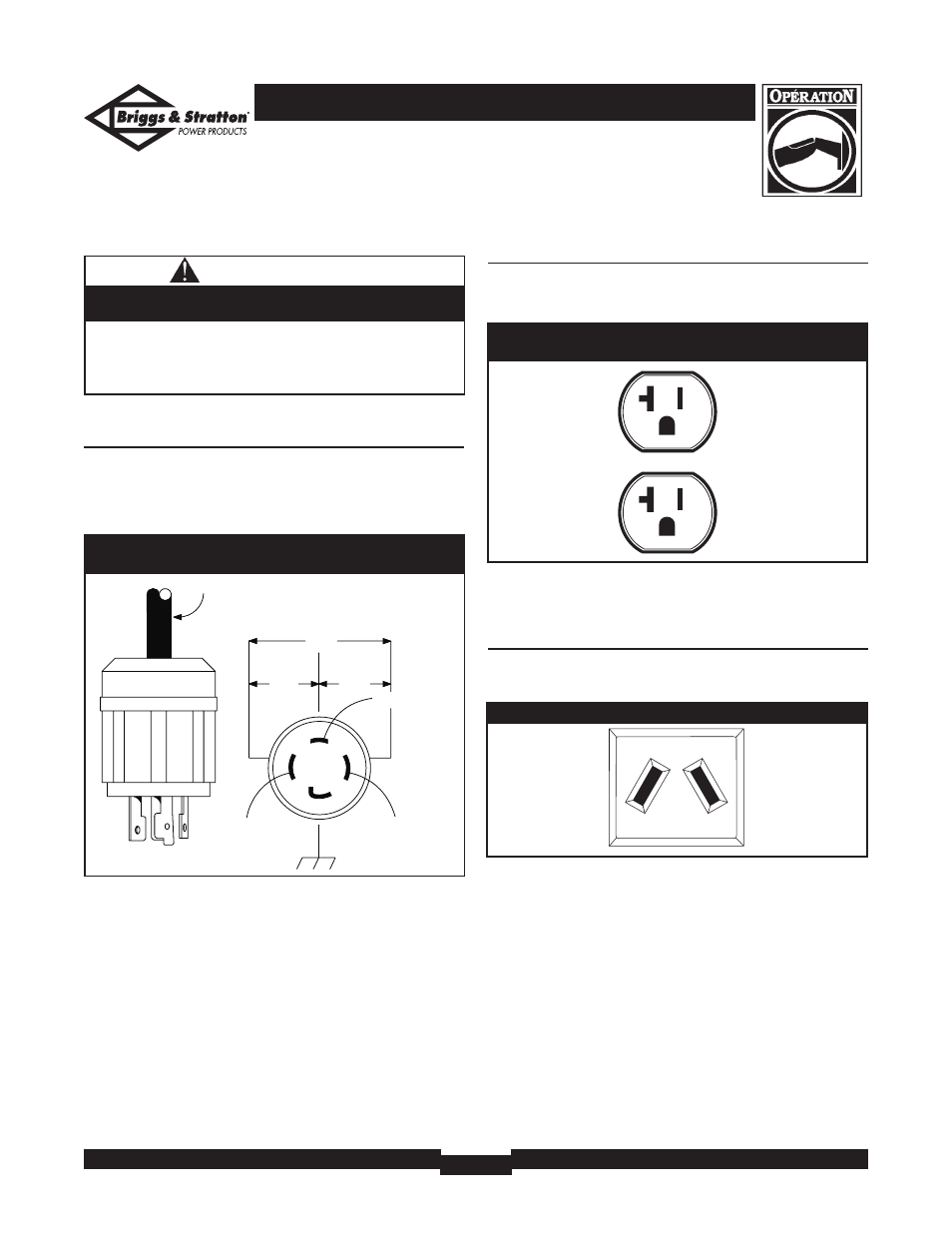

Figure 23 – Prise à Verrouillage de 120/240 Volts c.a.,

30 Ampères

Rallonge a 4 fils

240V

120V

120V

W (Neutre)

X (Positif)

Y (Positif)

NEMA L14-30

Masse (Vert)

Figure 24 — 120 Volts c.a., 20 Ampères Prise de Courant

Double

Figure 25 - Prise de 10 Ampères, 12 Volts c.c.
