obtener mejores resultados, se recomiendan los carretes enrollados
de fábrica.
Para rebobinar la cuerda,
siga los pasos a continuación:
• Quite la batería de la
herramienta.
• Quite el carrete vacío de la
herramienta como se
describe en “REEMPLAZO
DEL CARRETE”.
• Elimine cualquier resto de
cuerda de corte del carrete.

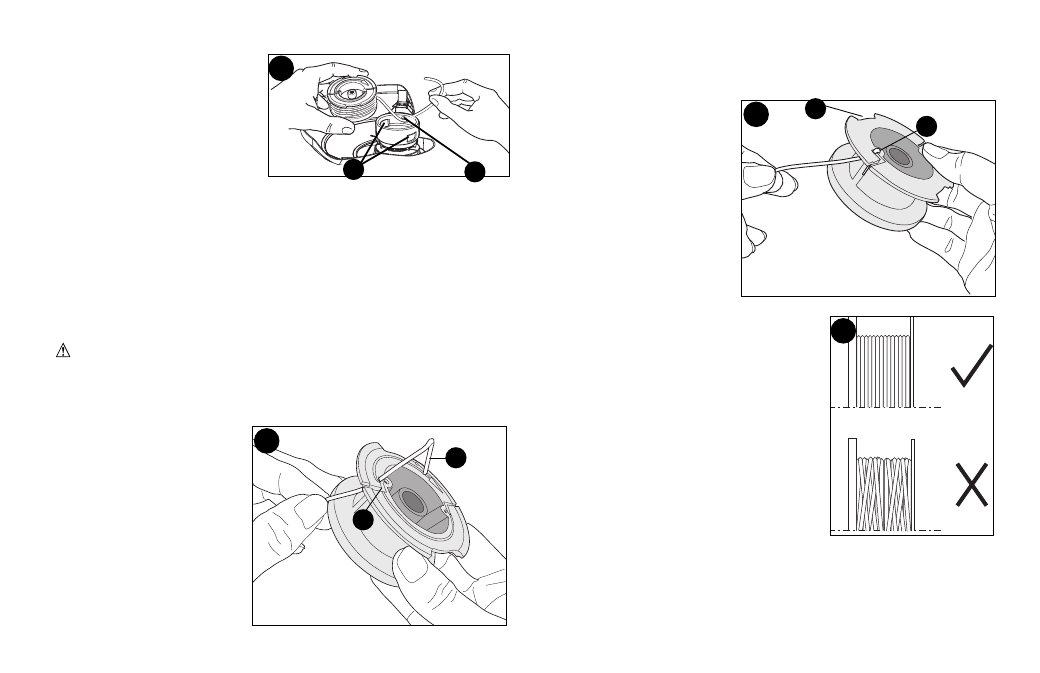

• Pliegue el extremo de la
cuerda de corte unos 19 mm
(3/4 pulgada) (S1).
Introduzca la cuerda de
corte dentro de una de las ranuras de
anclaje para la cuerda (S2) como se
muestra en la Figura S.
• Inserte el extremo de 19 mm (3/4
pulgada) de la cuerda a granel en el
orificio (T1) del carrete adyacente a la
ranura como se muestra en la Figura T.
• Enrolle la cuerda de corte en el carrete en
la dirección de la flecha del carrete.
Asegúrese de enrollar la cuerda con
nitidez y en capas. No la entrecruce
(Figura U).
• Cuando la cuerda de corte enrollada
llegue a los huecos (T2), corte la cuerda (Figura T).
• Coloque el carrete en la herramienta como se describe en
“REEMPLAZO DEL CARRETE”.
• Afloje el extremo de la cuerda
de corte e introduzca la
cuerda en el orificio (R2)
Figura R.
• Tome el carrete nuevo y
empújelo sobre el soporte
(Q2) en la cubierta. Gire el
carrete ligeramente hasta
que esté bien colocado.
La cuerda debe sobresalir aproximadamente 122 mm (4-13/16
pulgadas) desde la cubierta.
• Alinee las lengüetas de la tapa del carrete con las ranuras (R1) en
la cubierta (Figura R).
• Empuje la tapa dentro de la
cubierta hasta que encaje
firmemente en su lugar
produciendo un chasquido.
ATENCIÓN:
Para evitar que se dañe la herramienta, si la
cuerda de corte sobresale más allá de la hoja de corte, recórtela de
manera que llegue sólo hasta la hoja.
REBOBINADO DEL CARRETE
(UTILICE ÚNICAMENTE
CUERDA REDONDA DE 1,7
MM [0,0065 PULGADA] DE
DIÁMETRO) (FIGURAS S, T
Y U)
NOTA: Es más probable que
los carretes enrollados a
mano con una cuerda a
granel se enreden con mayor
frecuencia que los carretes
de Black & Decker
enrollados de fábrica. Para
43
T
U
T1
T2
R
S
R1 R2
S1
S2
