Black & Decker LST136 User Manual
Page 39
AJUSTE DE LA POSICIÓN
DEL MANGO AUXILIAR
(FIG. G)
El mango auxiliar se puede
ajustar para proporcionar
óptimo equilibrio y comodidad.
• Afloje la perilla del perno
girándola en sentido contrario
a las agujas del reloj.
• Deslice suavemente el
mango auxiliar hacia arriba o
hacia abajo por el tubo hasta
la altura deseada.
• Ajuste la perilla en el perno
girándola en el sentido de las
agujas del reloj.
AJUSTE DE LA ALTURA DE
LAHERRAMIENTA(FIGURAH)
• Esta herramienta posee un
mecanismo telescópico,
que le permite ajustarla a
una altura cómoda.
Para ajustar la configuración
de altura:
• Suelte la abrazadera de
bloqueo de ajuste de altura
(H1).
• Mueva suavemente del tubo
(H2) hacia arriba o hacia
abajo hasta alcanzar la
altura deseada.
• Cierre la abrazadera de bloqueo de ajuste de altura (H1).
39

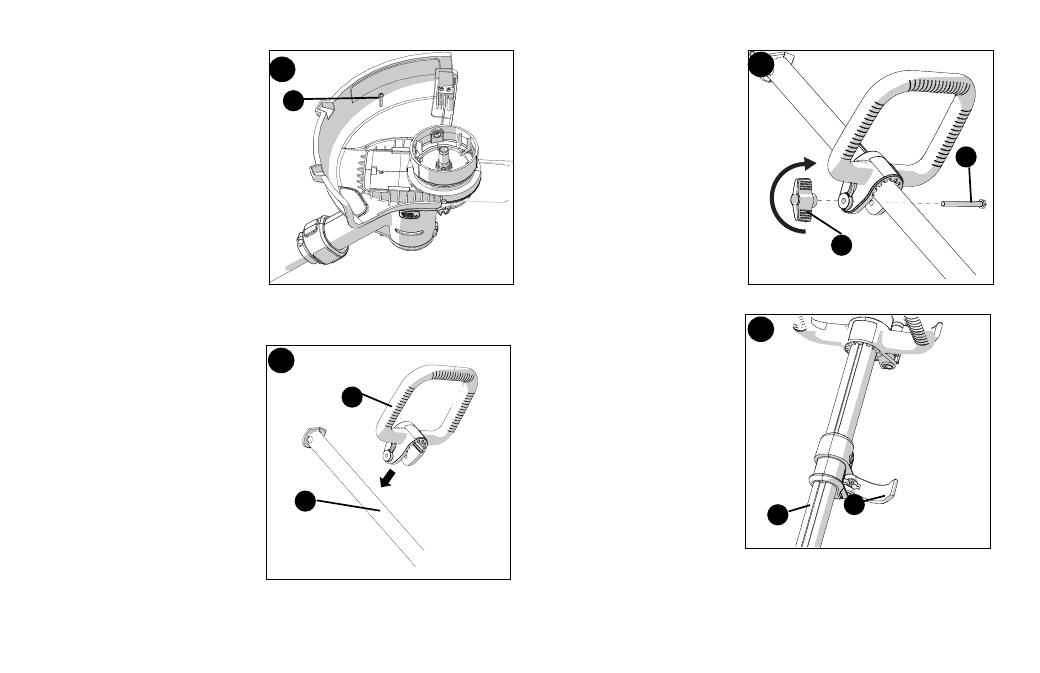

• Fije el protector con el tornillo
(E1) (Figura E).
INSTALACIÓN DEL MANGO AUXILIAR (FIGURAS F Y G)
• Empuje el mango auxiliar (F1) sobre el tubo (F2).
• Inserte el perno (G1) por los orificios del mango auxiliar.
• Ajuste la perilla (G2) en el
perno girándolo en el sentido
de las agujas del reloj.
H
H1
H2
E
E1
F
F1
F2
G
G2
G1
