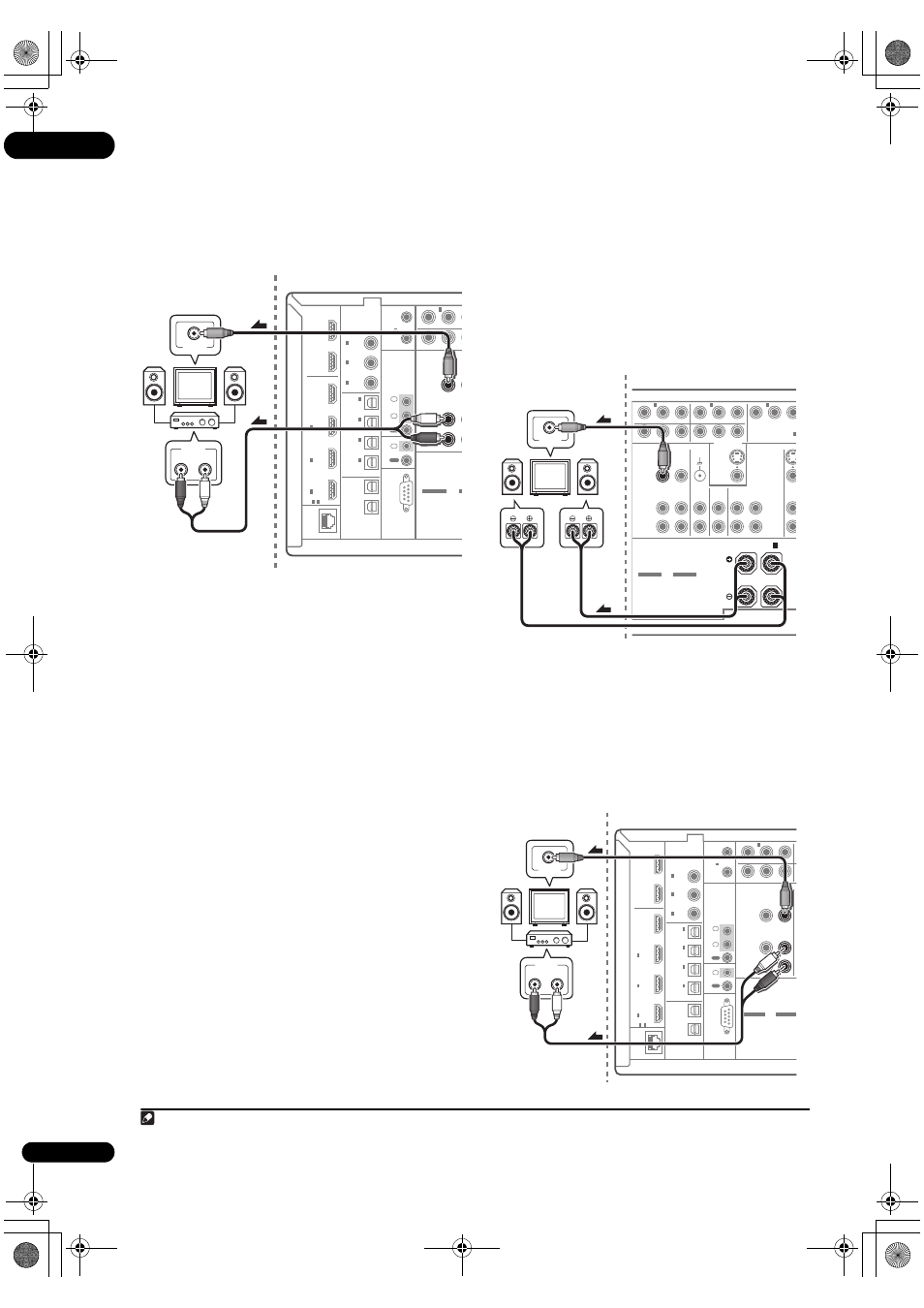

Configuración MULTI-ZONE básica (ZONE 2)
•
Conecte un amplificador independiente a los
conectores AUDIO ZONE 2 OUT y un monitor de TV al
conector VIDEO ZONE 2 OUT, situados ambos en este
receptor.
Debe tener un par de altavoces conectados al
amplificador de la zona secundaria de la forma que se
muestra a continuación.
Configuración MULTI-ZONE utilizando terminales de
altavoces (ZONE 2)
Debe seleccionar
ZONE 2 en Ajuste de los canales de
sonido envolvente traseros
en la página 121 para usar
esta configuración. Tenga en cuenta que el sonido de la
zona secundaria se verá interrumpido temporalmente
cuando controle la zona principal (por ejemplo, al
cambiar la función de entrada o al iniciar la
reproducción).
•
Conecte un monitor de TV a los conectores VIDEO
ZONE 2 OUT
1
de este receptor.
Debe tener un par de altavoces conectados a los
terminales de altavoz de sonido envolvente trasero de la
forma que se muestra a continuación.
Configuración MULTI-ZONE secundaria (ZONE 3)
•
Conecte un amplificador independiente a los
conectores AUDIO ZONE 3 OUT y un monitor de TV al
conector VIDEO ZONE 3 OUT, situados ambos en este
receptor.
Debe tener un par de altavoces conectados al
amplificador de la zona secundaria de la forma que se
muestra a continuación.
LAN
(10/100)
SPEAKERS
C
SP
A
EN
OPTICAL
RS-232C
HDMI
IR
CONTROL
BD
IN
12 V
TRIGGER
IN
1
IN
2
IN
3
OUT
1
OUT
2
OUT 1
OUT 2
ASSIGNABLE
3
1
-
(KURO
LINK )
ASSIGNABLE
COAXIAL
ASSIGNABLE
(CD-R)
IN
4
(VIDEO1)
IN
3
(DVR)
IN
2
(TV/SAT)
IN
1
IN
3
(VIDEO 2)
IN
2
(CD)
IN
1
(DVD)
IN
1
(OUTPUT
12V
TOTAL
50 mA
MAX)
1
2
IN
1
IN
IN
2
OUT
OUT
(DVD)
P
R
P
B
Y
ZONE 2 OUT
ZONE 2
OUT
VIDEO
Z
L
R
SEE INSTRUCTION
MANUAL
SELECTABLE
VO
D'
S
ZONE 2
OUT
VIDEO
L
R
R
L
AUDIO IN
VIDEO IN
Zona principal
Zona secundaria (
ZONE 2)
Nota
1 SC-LX82 solamente:
