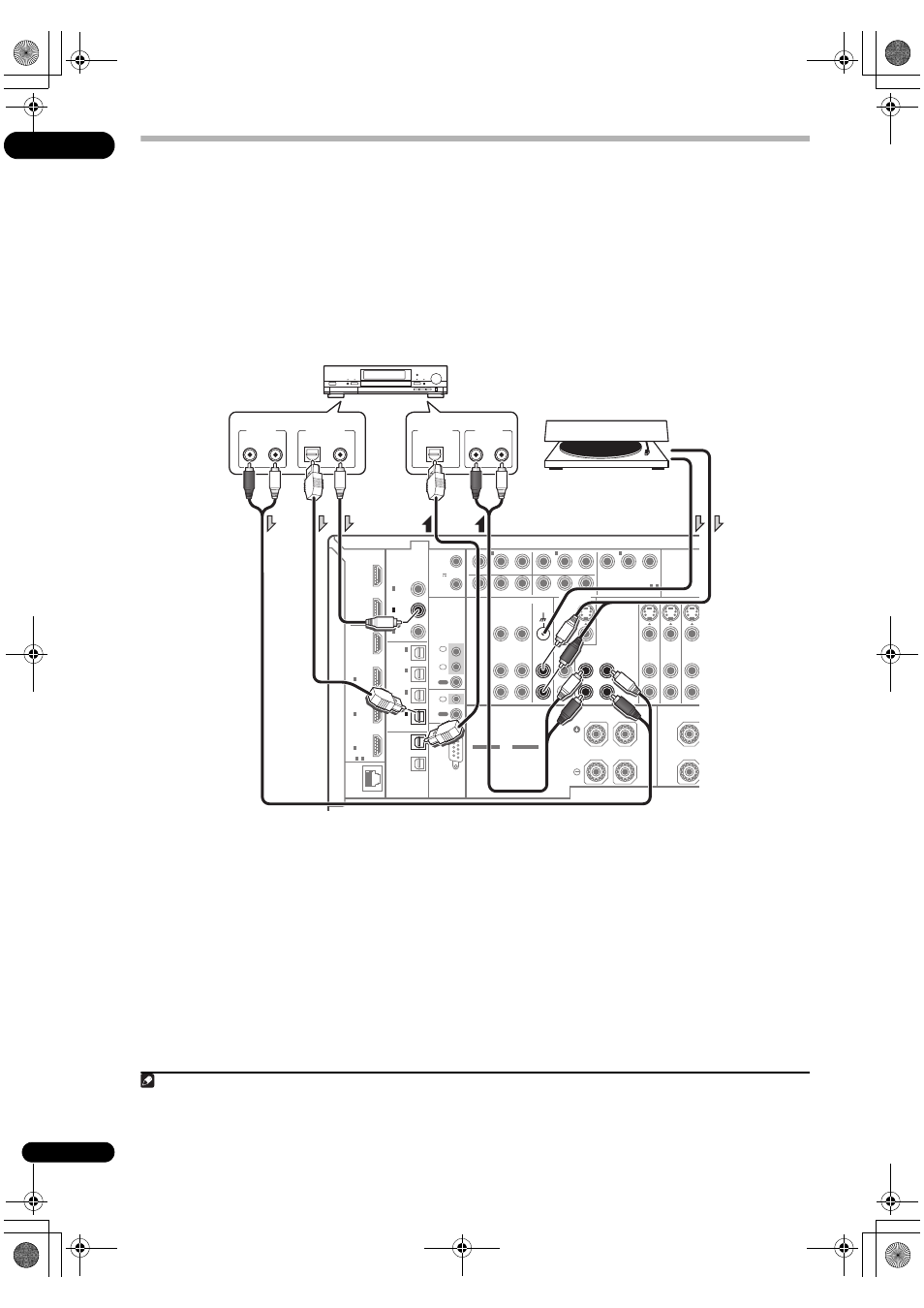

Conexión de otros componentes de audio
Este receptor tiene entradas digitales y analógicas que le permiten a usted conectar componentes de audio para su
reproducción.
Este receptor incluye cinco entradas de audio estéreo. Una de estas entradas tiene las salidas correspondientes para
el uso con grabadoras de audio.
Una de las entradas de audio ( PHONO) es una entrada exclusiva para giradiscos que no se debe usar para ningún
otro tipo de componente. Esta entrada también tiene un terminal de conexión a tierra que es necesario para la mayoría
de giradiscos.
La mayoría de los componentes digitales tienen conexiones analógicas.
Cuando configure el receptor, tendrá que indicar a qué entrada ha conectado el componente (consulte también El
menú Input Setup
en la página 47).
• Si va a conectar una grabadora, conecte las salidas
de audio analógicas a las entradas de audio
analógicas de la grabadora.
Sólo giradiscos:
• Si el giradiscos tiene un cable de conexión a tierra,
fíjelo al terminal de tierra de este receptor.
• Si el giradiscos tiene salidas de nivel de línea (p. ej.,
tiene una preamplificador fonográfico incorporado),
conéctelo a las entradas de
CD.
Acerca del descodificador WMA9 Pro
Esta unidad incorpora un descodificador Windows
Media™ Audio 9 Professional
1 (WMA9 Pro), así que se
puede reproducir audio codificado en WMA9 Pro con
una conexión HDMI, digital coaxial u óptica cuando se
conecta a un reproductor compatible con WMA9 Pro. Sin
embargo, el reproductor de DVD, equipo descodificador,
etc. conectado debe ser capaz de emitir señales de audio
en formato WMA9 Pro a través de una salida digital
coaxial u óptica.
LAN
(10/100)
SPEAKERS
CAUTION:
SPEAKER IMPEDANCE 6 Ω - 16 Ω .
ATTENTION:
ENCEINTE D'IMPEDANCE DE 6 Ω - 16 Ω .
OPTICAL
RS-232C
HDMI
COMPONENT VIDEO
ANTENNA
IR
CONTROL
BD
IN
12 V
TRIGGER
IN
1
IN
2
IN
3
OUT
1
OUT
2
OUT 1
OUT 2
ASSIGNABLE
3 1 -
3 1 ASSIGNABLE - (KURO
LINK )
ASSIGNABLE
(CD-R)
IN 4
(VIDEO1)
IN 3
(DVR)
IN 2
(TV/SAT)
IN 1
IN 3
(VIDEO 2)
IN 2 (CD)
IN 1 (DVD)
IN 1 IN 2
(OUTPUT
12V
TOTAL
50 mA
MAX)
1
2
IN
1
IN
IN
2
OUT
OUT
(DVD)
P R P B Y P R P B Y
P R P B Y (DVR)
IN 3
(VIDEO 1)
ZONE 2 OUT
MONITOR OUT
ZONE 2
OUT
VIDEO
ZONE 3
OUT
PHONO
IN
CD
IN OUT IN
CD-R/TAPE TV/SAT
IN
VIDEO1
IN
DVD
IN
SIGNAL
GND S-VIDEO
VIDEO
B R SURROUND BACK/ L (Single) R SUR
L
R
SEE INSTRUCTION
MANUAL
SELECTABLE
VOIR LE MODE
D'EMPLOI
SELECTABLE
OUT IN
CD-R/TAPE
COAXIAL
ASSIGNABLE
IN 2 (CD)
ASSIGNABLE
OPTICAL
OUT 1
(CD-R)
IN 4
PHONO
IN
SIGNAL
GND
DIGITAL OUT
COAXIAL OPTICAL ANALOG R L
AUDIO OUT
ANALOG R L
AUDIO IN DIGITAL IN
OPTICAL
CD-R, MD, DAT, etc.
Seleccione una Seleccione una
Giradiscos
Nota
1 • Windows Media y el logotipo de Windows son marcas comerciales o marcas registradas de Microsoft Corporation en Estados Unidos y/o en otros
países.
• Con WMA9 Pro, pueden producirse problemas de sonido según el sistema informático. Tenga en cuenta que las fuentes de 96 kHz con
formato WMA9 Pro serán remuestreadas a 48 kHz.
