Conexión a su televisor y componentes de reproducción

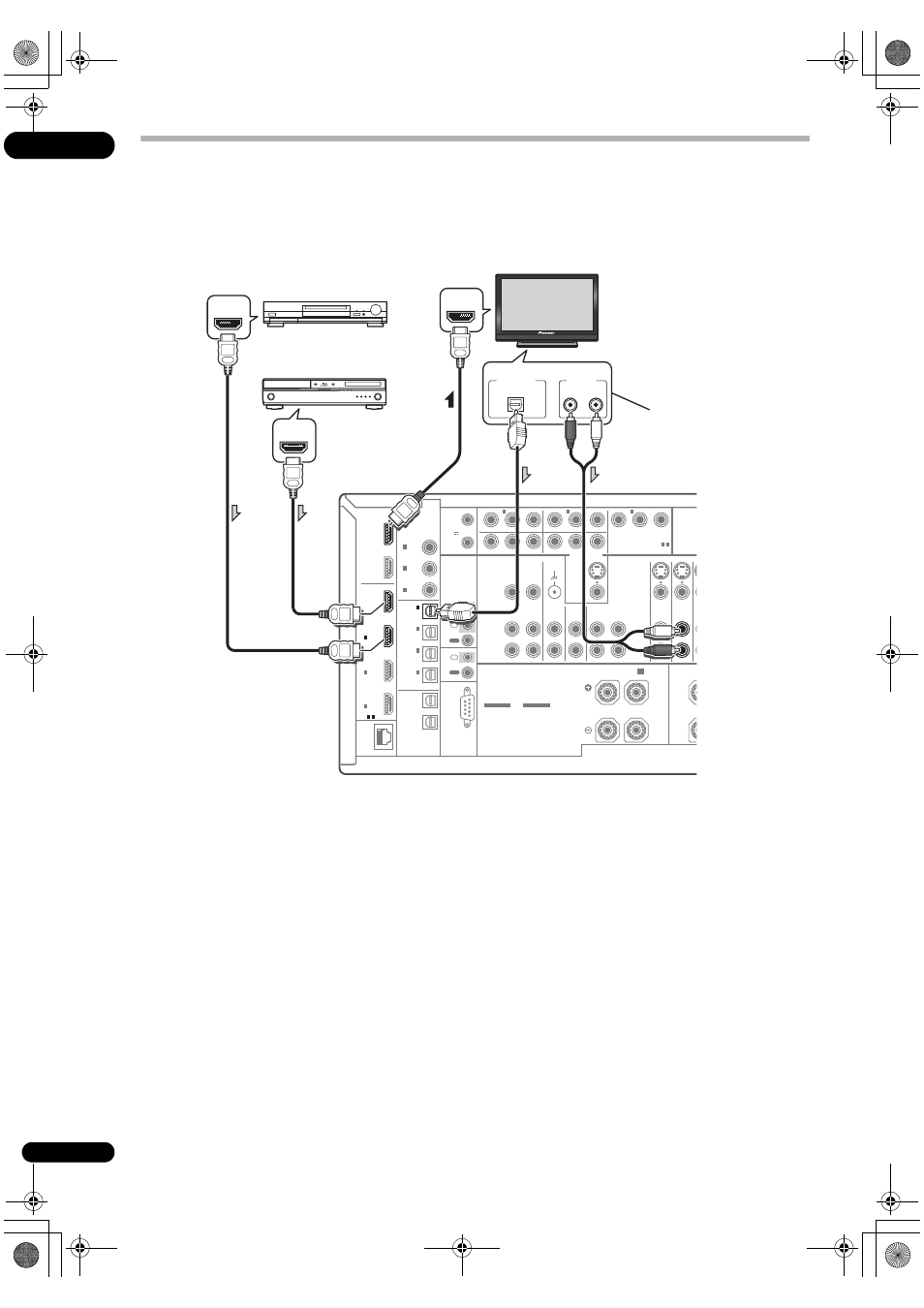

Conexión mediante HDMI
Si dispone de un componente (reproductor de discos Blu-ray, etc.) equipado con HDMI o DVI (con HDCP), puede
conectarlo a este receptor con un cable HDMI disponible en el mercado.
Si el televisor y los componentes de reproducción son compatibles con la función KURO LINK de Pioneer, se podrán
usar las funciones KURO LINK convenientes (consulte KURO LINK en la página 81).
• Cuando conecte un reproductor de discos Blu-ray,
conéctelo al terminal BD IN del receptor.
• Cuando se conecta a un televisor de pantalla plana o
monitor compatible con HDMI/DVI usando el
terminal
HDMI OUT 2, cambie el ajuste de salida de
HDMI a HDMI OUT 2 o HDMI OUT ALL. Consulte
Cambio de la salida HDMI en la página 91.
• Cuando se conecta un componente equipado con
HDMI se enciende el indicador HDMI en el panel
frontal.
• Para los componentes de entrada se pueden hacer
otras conexiones que no sean las de HDMI (consulte
Conexión de su reproductor DVD sin salida de HDMI
en la página 29).
• Si su reproductor de discos Blu-ray ofrece salidas de
audio analógicas multicanal, consulte Conexión de
las entradas analógicas multicanal
en la página 33.
• El sonido del televisor no se puede oír a través del
receptor si el televisor está conectado con un cable
HDMI.
Si quiere escuchar el sonido del televisor a través del
receptor, conecte el receptor y el televisor con cables
de audio.
LAN
(10/100)
SPEAKERS
CAUTION:
SPEAKER IMPEDANCE 6 Ω - 16 Ω .
ATTENTION:
ENCEINTE D'IMPEDANCE DE 6 Ω - 16 Ω .
OPTICAL
RS-232C
HDMI
COMPONENT VIDEO
ANTEN
IR
CONTROL
BD
IN
12 V
TRIGGER
IN
1
IN
2
IN
3
OUT
1
OUT
2
OUT 1
OUT 2
ASSIGNABLE
3 1 -
3 1 ASSIGNABLE - (KURO
LINK )
ASSIGNABLE
COAXIAL
ASSIGNABLE
(CD-R)
IN 4
(VIDEO1)
IN 3
(DVR)
IN 2
(TV/SAT)
IN 1
IN 3
(VIDEO 2)
IN 2 (CD)
IN 1 (DVD)
IN 1 IN 2
(OUTPUT
12V
TOTAL
50 mA
MAX)
1
2
IN
1
IN
IN
2
OUT
OUT
(DVD)
P R P B Y P R P B Y
P R P B Y (DVR)
IN 3
(VIDEO 1)
ZONE 2 OUT
MONITOR OUT
ZONE 2
OUT
VIDEO
ZONE 3
OUT
PHONO
IN
CD
IN OUT IN
CD-R/TAPE TV/SAT
IN
V DVD
IN
SIGNAL
GND S-VIDEO
VIDEO
B R SURROUND BACK/ L (Single) R
L
R
SEE INSTRUCTION
MANUAL
SELECTABLE
VOIR LE MODE
D'EMPLOI
SELECTABLE
HDMI
ASSIGNABLE
3 1 -
BD
IN
IN
1
OUT
1
(KURO
LINK ) IN 1 (DVD)
OPTICAL
(TV/SAT)
IN 1 TV/SAT
IN
COAXIAL
ASSIGNABLE
DIGITAL OUT
OPTICAL ANALOG R L
AUDIO OUT
HDMI IN
HDMI OUT
HDMI OUT
Reproductor de discos Blu-ray
compatible con HDMI/DVI
Otro componente
equipado con HDMI/DVI
Monitor o televisor de
pantalla plana compatible
con HDMI/DVI
Seleccione una
Esta conexión se
necesita para poder
escuchar el sonido del
televisor a través del
receptor.
