33
Español
Espa
ñ
ol
• Utilice los dos pernos suministrados para fijar el accesorio
central en la parte central inferior del panel posterior del
televisor de plasma.
Si se utiliza el soporte de mesa:
NOTA:
Antes de instalar el altavoz, acople el soporte de mesa de la serie PDK-TS28 (u otro soporte para televisores de plasma Pioneer)
al televisor de plasma.
1. Fije los accesorios de montaje del altavoz en la parte posterior del televisor de plasma.

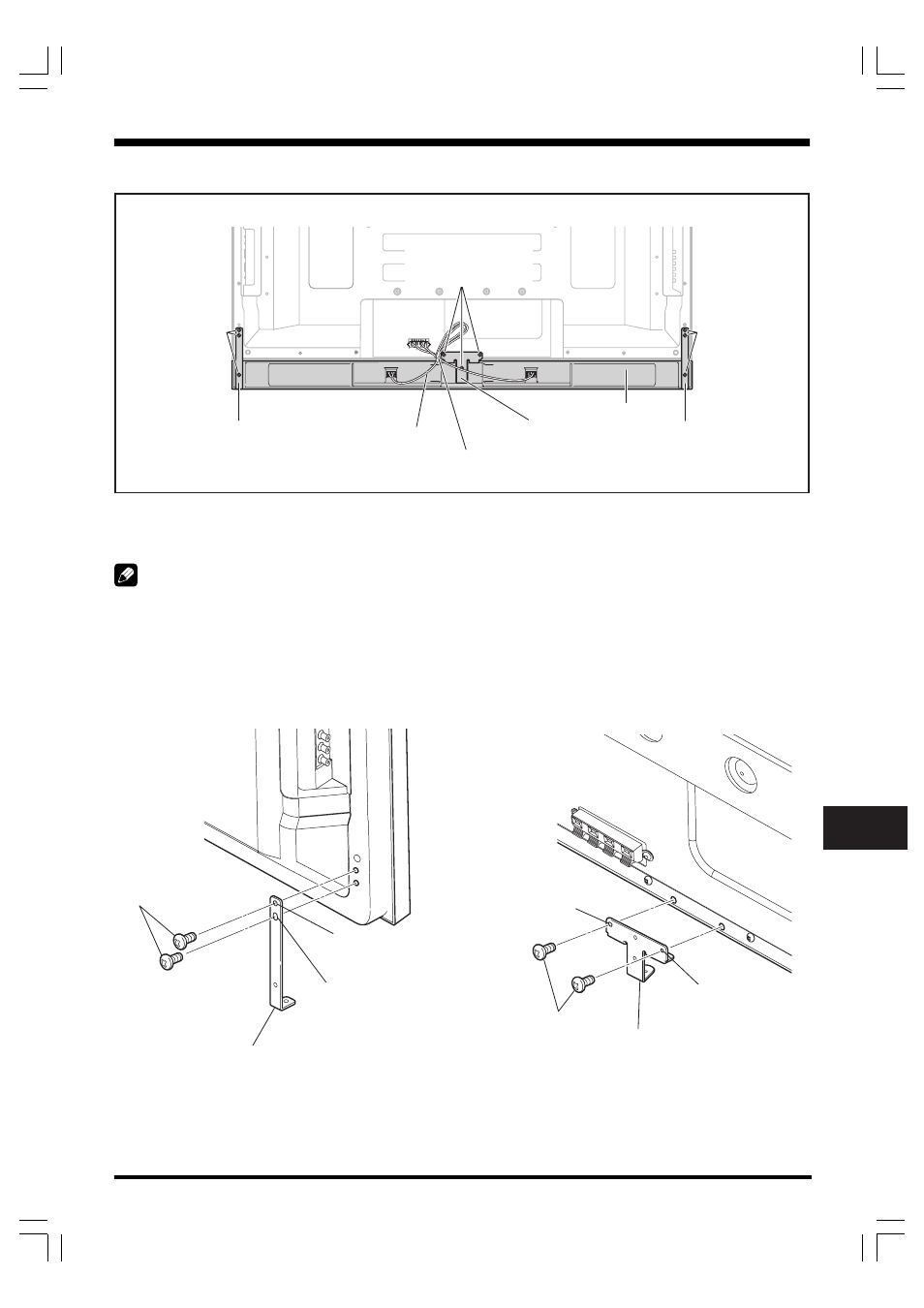

INSTALACIÓN EN EL TELEVISOR DE PLASMA
Televisor de plasma con el altavoz instalado
• Utilice los pernos suministrados para fijar los accesorios
de montaje para los lados derecho e izquierdo en la parte
inferior derecha e izquierda del panel posterior del
televisor de plasma.
Accesorio de montaje
del altavoz (laterales)
Cable de altavoz
Altavoz
Accesorio de montaje
del altavoz (laterales)
Perno de fijación
del altavoz
(M5 x 10 mm)
Abrazadera de cuentas
(incluida en los accesorios del televisor de plasma)
2. Después, apriete el perno
en el agujero roscado de
forma ovalada.
Perno de fijación del
altavoz (M5 x 10 mm) Accesorio de montaje
para el centro del altavoz
Perno de fijación del
altavoz (M5 x 10 mm)
1. Primero, apriete el
perno en el agujero
roscado superior.
Accesorio de montaje para los laterales del
altavoz. (Se indica cómo fijar el accesorio de
montaje del lado izquierdo; para fijar el del lado
derecho, siga el mismo procedimiento.)
Perno de fijación
del altavoz
(M5 x 10 mm)
Perno de fijación
del altavoz
(M5 x 10 mm)
Accesorio de montaje
del altavoz (centro)
2. Después, apriete el perno
en el agujero roscado
situado inmediatamente
debajo del agujero superior.
1. Primero, apriete el perno
en el agujero roscado de
forma redondeada.
