Italiano
22
Vite di montaggio per
l’altoparlante (M5 x 10 mm)

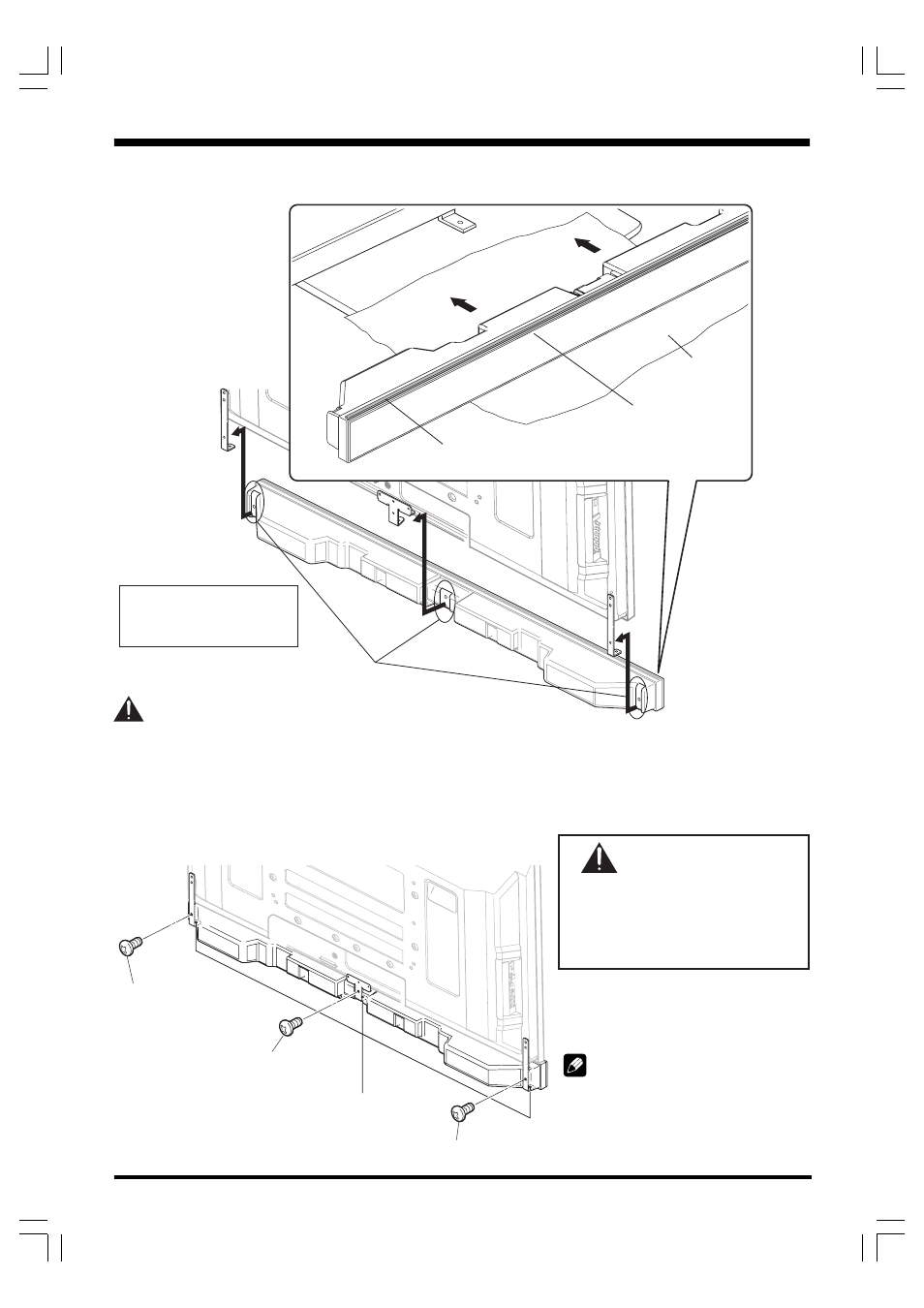

2. Fissate l’altoparlante alle giunzioni di montaggio nella direzione corretta.
•
Assicuratevi di non montare l’altoparlante al contrario.
Il foro per la vite sulla parte inferiore della
giunzione di montaggio dell’altoparlante viene
usato se il televisore al plasma è attaccato alla
parete. Non si usa se il televisore è attaccato
al supporto.
Attenzione
•
Per evitare che l’altoparlante e/o il supporto di tavolo, sfregando l’uno contro l’altro, subiscano danni, fissate l’altoparlante alle
giunzioni di montaggio confermando la loro posizione. Vista la facilità di battere contro il supporto, collocate l’involucro di
protezione nel quale l’altoparlante è stato avvolto tra l’altoparlante e il supporto.
•
Se le giunzioni di montaggio dell’altoparlante non si incastrano nella scanalatura sul retro dell’altoparlante, regolate l’angolatura
delle suddette.
NOTA:
Se dopo il montaggio la posizione
dell’altoparlante deve essere regolata
orizzontalmente o verticalmente, allentate
innanzitutto le viti di montaggio
dell’altoparlante, riposizionate l’altoparlante
e poi stringete le viti nella posizione corretta.
3. Stringete dal retro usando le viti in dotazione (tre posizioni).
•
Stringete le tre viti nell’ordine 1, 2, 3, come mostrato nella figura.
ATTENZIONE
Se desiderate spostare il televisore al
plasma, assicuratevi di rimuovere prima
l’altoparlante. Inoltre, non spostate il display
tenendolo per le giunzioni di montaggio:
potreste ferirvi o provocare danni
all’apparecchio.
Se usate il supporto di tavolo,
non utilizzate questi fori.
Inserite la scanalatura sulla parte
posteriore dell’altoparlante nella
giunzione di montaggio dell’altoparlante.
Lato anteriore
dell’altoparlante
Involucro
protettivo
Il lato con il nastro
imbottito va verso l’alto.
Per motivi di illustrazioni, il
supporto di tavolo non è
stato rappresentato qui.
3
1
2
Vite di montaggio per
l’altoparlante (M5 x 10 mm)
Vite di montaggio per
l’altoparlante (M5 x 10 mm)
