Подсоединение других устройств 05
20
Ru
Глава 5:
Подсоединение других
устройств
Осторожно
• Прежде чем производить или изменять подключения убедитесь в том, что электропитание
выключено.

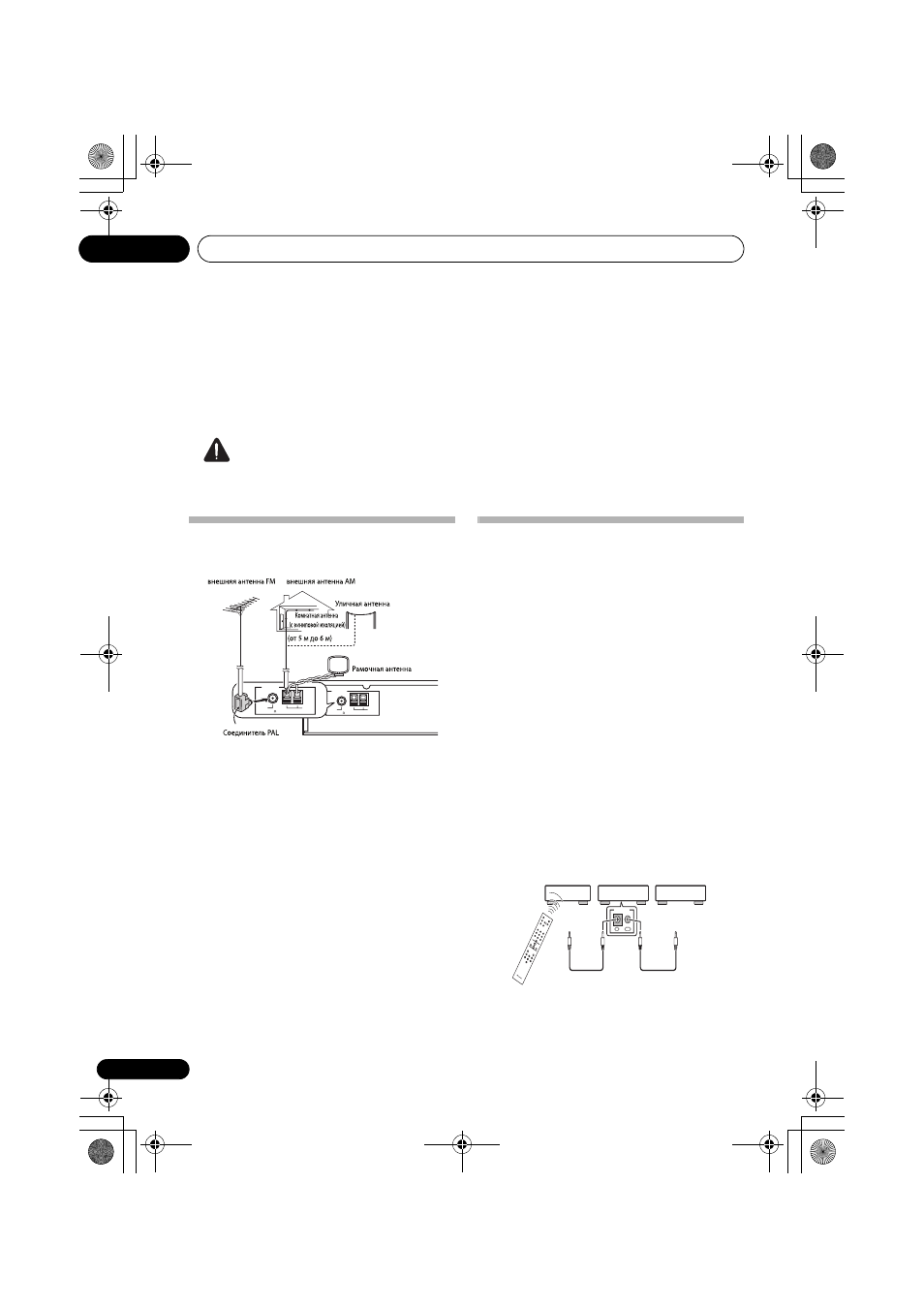

Подсоединение наружных
антенн
• Для внешней антенны AM используйте
провод с виниловой изоляцией длиной от
5 м до 6 м при установке как внутри
помещения, так и на улице. Не отключайте
рамочную антенну. Используйте только
прилагаемую рамочную антенну AM.
• Для подключения внешней антенны FM
используйте соединитель PAL.
Управление тюнером через
датчик дистанционного
управления усилителем
Pioneer
Многие компоненты Pioneer оснащены
разъемами SR CONTROL, которые можно
использовать для соединения компонентов так,
что вы сможете пользоваться датчиком
дистанционного управления только одного
компонента. Когда вы используете пульт
дистанционного управления, управляющий
сигнал проходит по цепи к соответствующему
компоненту.
Если вы собираетесь воспользоваться этой
функцией, между вашими компонентами
обязательно должно быть установлено хотя бы
одно соединение с использованием
коаксиальных аналоговых разъемов с
заземлением.
1
Соедините разъем CONTROL IN
этого тюнера с разъемом CONTROL OUT
вашего усилителя Pioneer.
Для подключения к каждому из компонентов
используйте кабель с монофоническим
миништекером.
2 Эта схема может использоваться
для соединения с другими
компонентами Pioneer.
ANTENNA
FM UNBAL 75 AM LOOP
AM
LOOP
ANTENNA
FM
UNBAL 75
CONTROL
OUT IN
Этот тюнер Проигрыватель CD и т.д. Пульт
дистанционного
управления
компонента
Pioneer К выходу
управления
К входу
управления
Усилитель
