Соединения 02
8
Ru

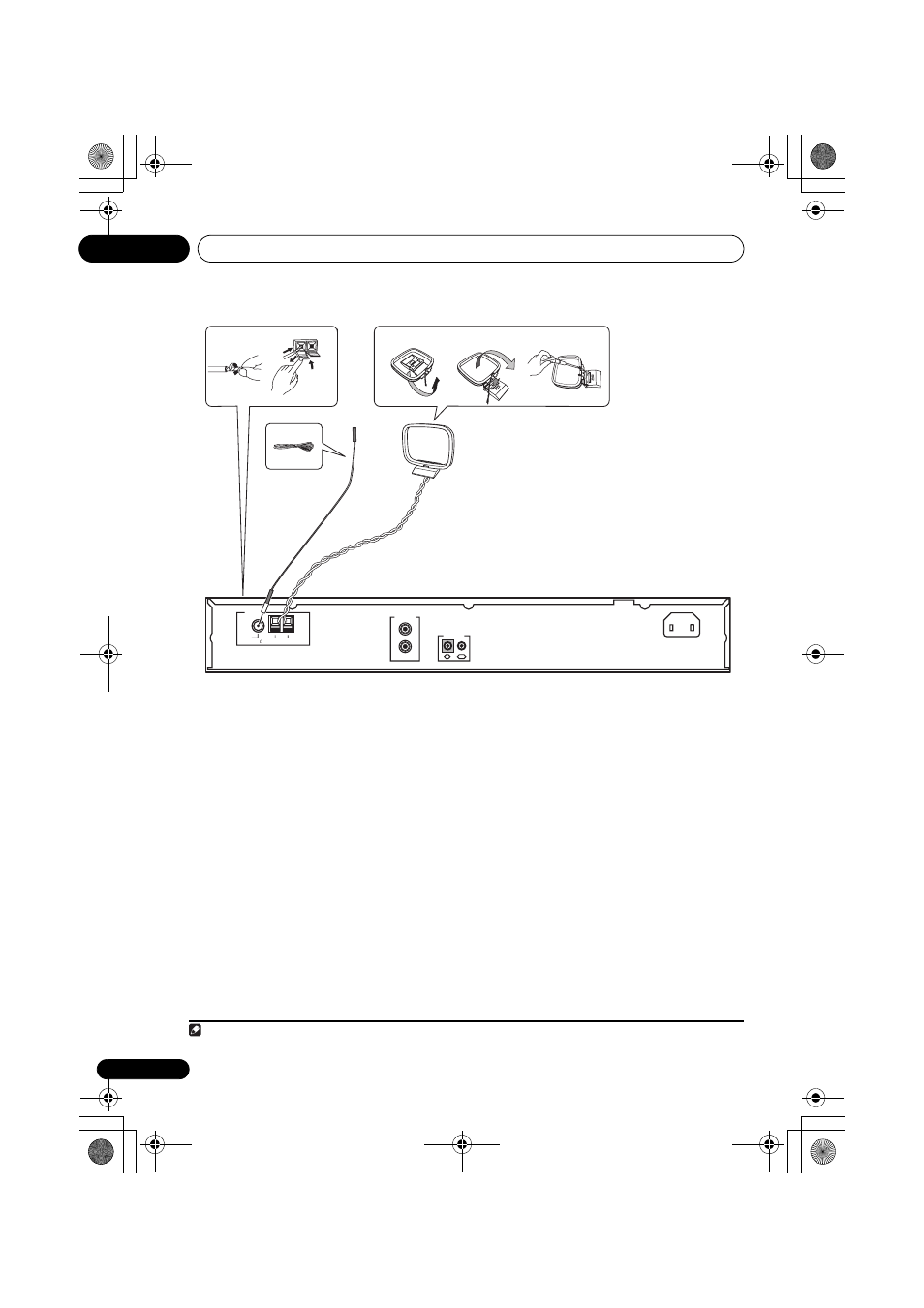

1 Снимите с концов обоих проводов
антенны AM защитную оплетку.
2 Откройте терминалы, нажав на
лепестки, затем вставьте в каждый
терминал по одному проводу и
отпустите лепестки, чтобы
зафиксировать провода антенны AM.
3 Закрепите рамочную антенну AM на
неподвижной стойке.
Чтобы прикрепить антенну к стойке, отогните
ее в направлении, указанном стрелкой (рис. A),
затем закрепите рамку в стойке (рис. B).
• Если вы собираетесь установить антенну
AM на стене или на другой поверхности, то
прежде чем присоединять к стойке рамку,
закрепите стойку шурупами (рис. C).
Убедитесь в том, что обеспечивается
уверенный прием.
4 Поместите рамочную антенну AM на
плоской поверхности, сориентировав
ее в направлении, которое
обеспечивает наилучший прием.
Не допускайте, чтобы антенна соприкасалась с
металлическими предметами, и не размещайте
ее возле компьютеров, телевизионных
приемников и других электроприборов.
5
Подключите антенну FM 1 точно так
же, как и рамочную антенну AM.
Чтобы получить наилучшие результаты,
полностью разверните антенну FM и
прикрепите ее к стене или дверному проему. Не
допускайте на антенне больших складок и не
оставляйте ее свернутой.
CONTROL
AC IN
LINEOUT
R
OUT IN
L
ANTENNA
FM UNBAL 75 AM LOOP
Рамочная антенна AM
Антенна FM
4
5
puc. A puc. B puc. C
1
3
2
Примечание
1 Не подключайте двух антенн FM одновременно.
