25
Einbau

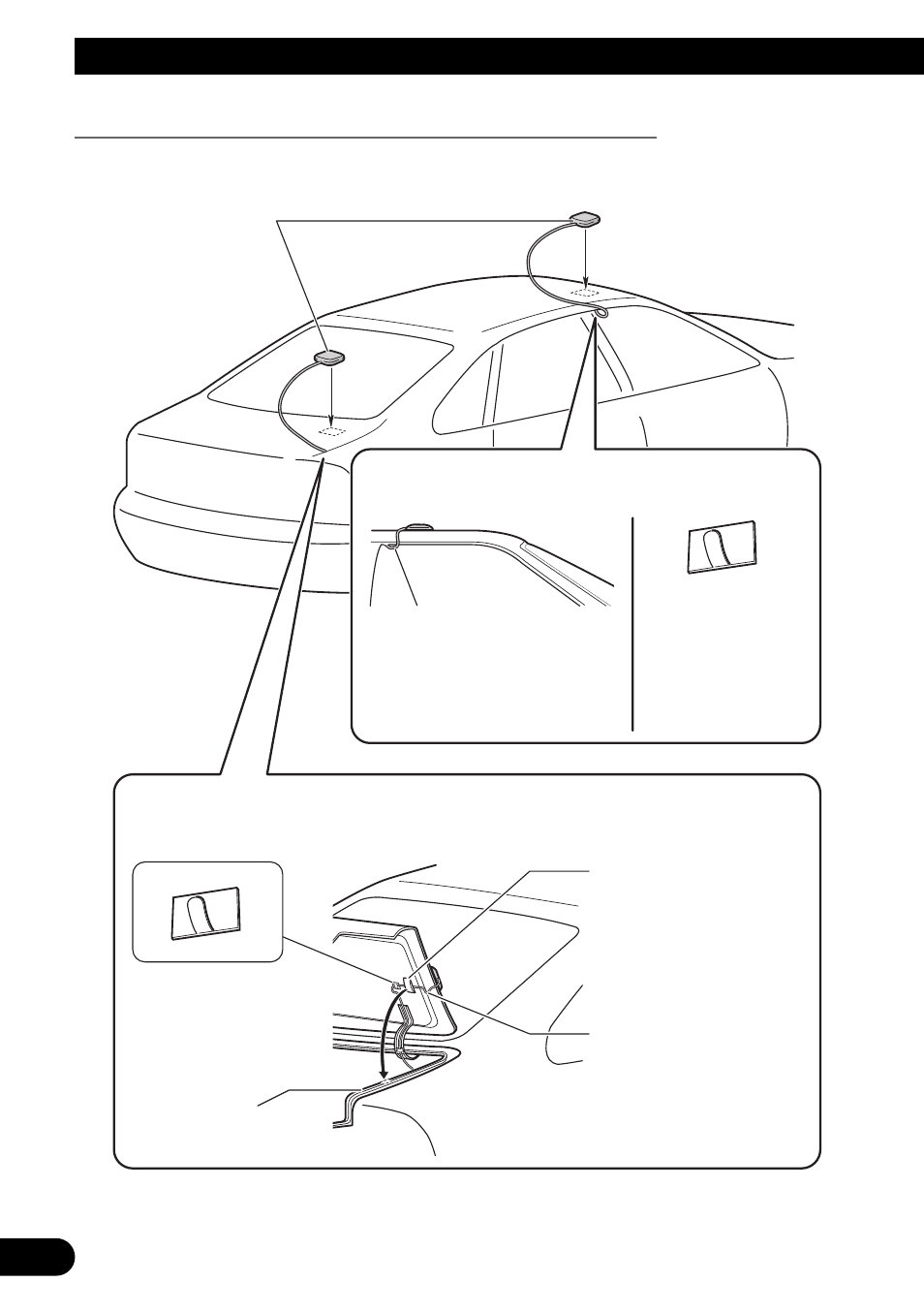

Einbau der Antenne außen am Fahrzeug (an der Karosserie)
Die GPS-Antenne auf einer möglichst ebenen Fläche anbringen, wie z. B. auf dem Dach
oder dem Kofferraumdeckel. (Die Befestigung erfolgt durch Magnethaftung.)
GPS-Antenne
Verlegen der Leitung vom Dach in den
Fahrzeuginnenraum
Die Antennenleitung hier in einer
U-förmigen Schleife verlegen, um
zu vermeiden, dass Regenwasser an
der Leitung entlangfließt und in den
Fahrzeuginnenraum läuft.
Kabelklemmen
Die Antennenleitung
mit Kabelklemmen im
Fahrzeuginnenraum
verlegen.
Verlegen der Leitung vom Kofferraum in den Fahrzeuginnenraum
Kabelklemmen
Die Antennenleitung
mit Kabelklemmen im
Fahrzeuginnenraum
verlegen.
Gummidichtung
Wasserfestes Polster
Darauf achten, dass das
wasserfeste Polster auf der
Gummidichtung liegt.
Die Antennenleitung hier in
einer U-förmigen Schleife
verlegen, um zu vermeiden,
dass Regenwasser an der
Leitung entlangfließt und in
den Fahrzeuginnenraum läuft.
