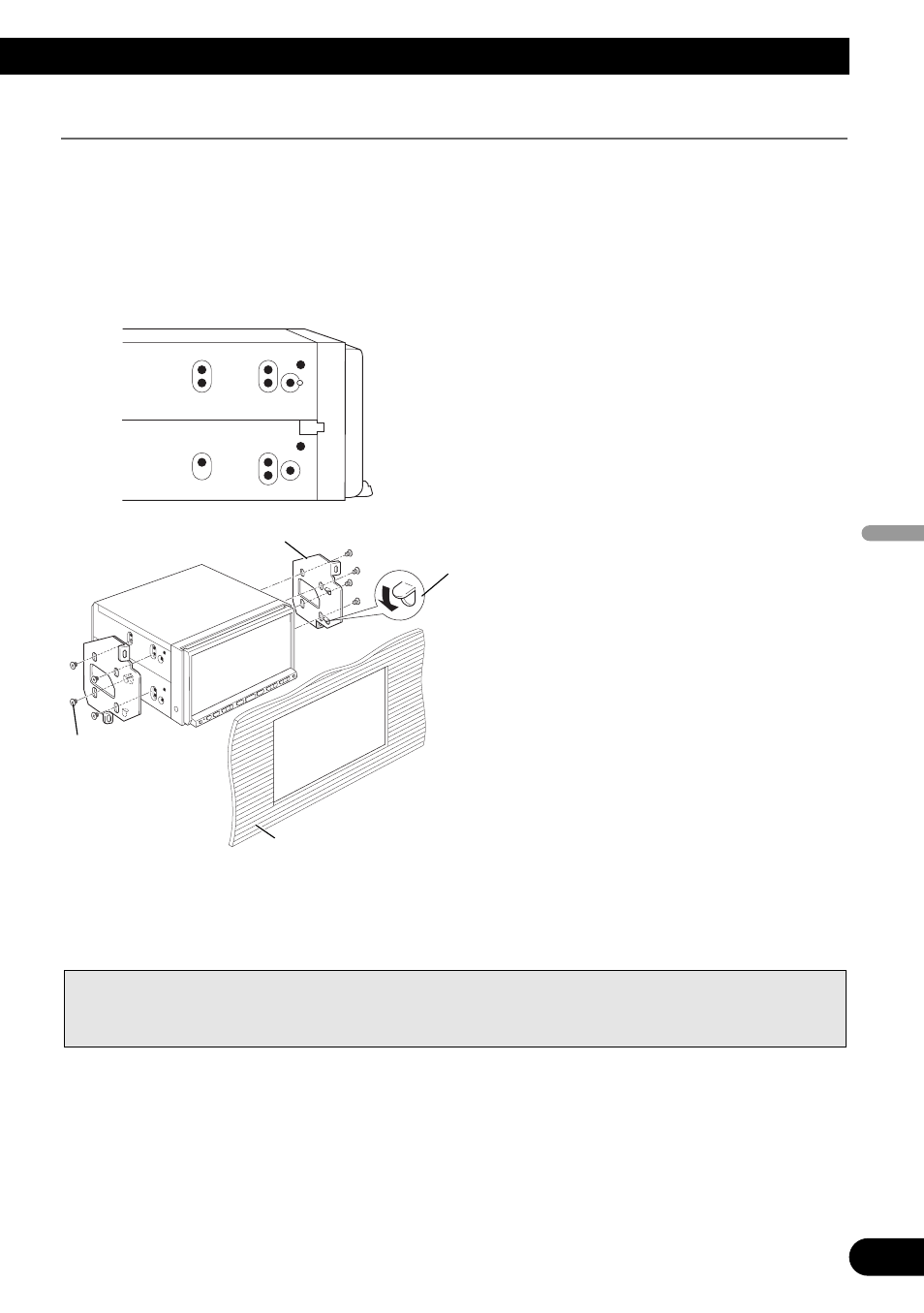

Einbau unter Verwendung der Gewindebohrungen an der Seite der Navigationseinheit
1. Befestigen Sie die Navigationseinheit auf der werkseitig montierten
Montagestütze.
Positionieren Sie das Navigationssystem so, dass die Schraubenlöcher der Stütze mit deren
Schraubenlöchern (angebracht) ausgerichtet sind, und ziehen Sie die Schrauben auf jeder
Seite an 3 bis 4 Stellen fest. Verwenden Sie entweder die Klemmschrauben (5
× 6 mm) oder
die Senkschrauben (5
× 6 mm), abhängig von der Form der Schraubenlöcher der Stütze.
Hinweis:
Je nach Fahrzeug, können Unterschiede zwischen der Haupteinheit und dem Armaturenbrett auftreten.
Verwenden Sie in diesem Fall den mitgelieferten Rahmen, um die Lücke zu schließen.
22
English
Espa
ñ
ol
Deutsch
Fran
ç
ais
Italiano
Nederlands
Werkseitig montierten Montagestütze
Klemmschraube
oder Senkschraube
Achten Sie darauf,
dass Sie die mit
diesem
Navigationssystem
mitgelieferten
Schrauben verwen-
den.
Armaturenbrett oder Konsole
Wenn die Klinke stört,
biegen Sie sie nach unten.
