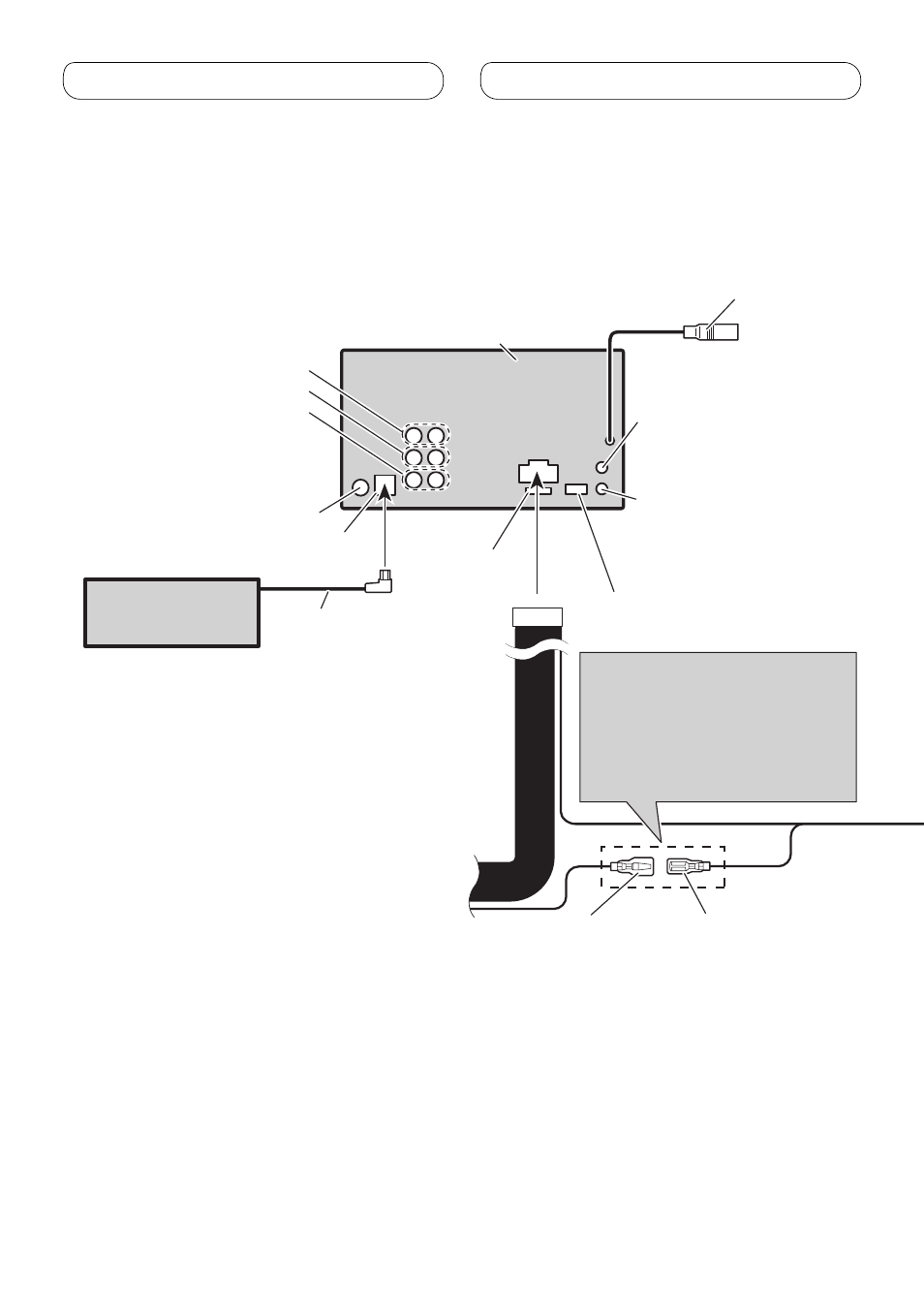

Connecting the units
Connecting to separately sold power amp
14 cm
Wired remote input
Hard-wired remote control
adaptor can be connected
(sold separately).
Fuse (10 A)
AUX jack (3.5 ø)
(Refer to page 4 to 5.)
IP-BUS input (Blue)
IP-BUS cable
Front output
Antenna jack
This product
Blue/white (7*)
Connect to auto-antenna
relay control terminal
(max. 300 mA 12 V DC).
The pin position of the ISO
connector will differ depends on
the type of vehicle. Connect 6*
and 7* when Pin 5 is an antenna
control type. In another type of
vehicle, never connect 6* and 7*.
Blue/white (6*)
Rear output
Multi-CD player
(sold separately)
Subwoofer output
Refer to page 4 to 5.
Refer to page 4 to 5.
Microphone input
(Refer to page 4 to 5.)
