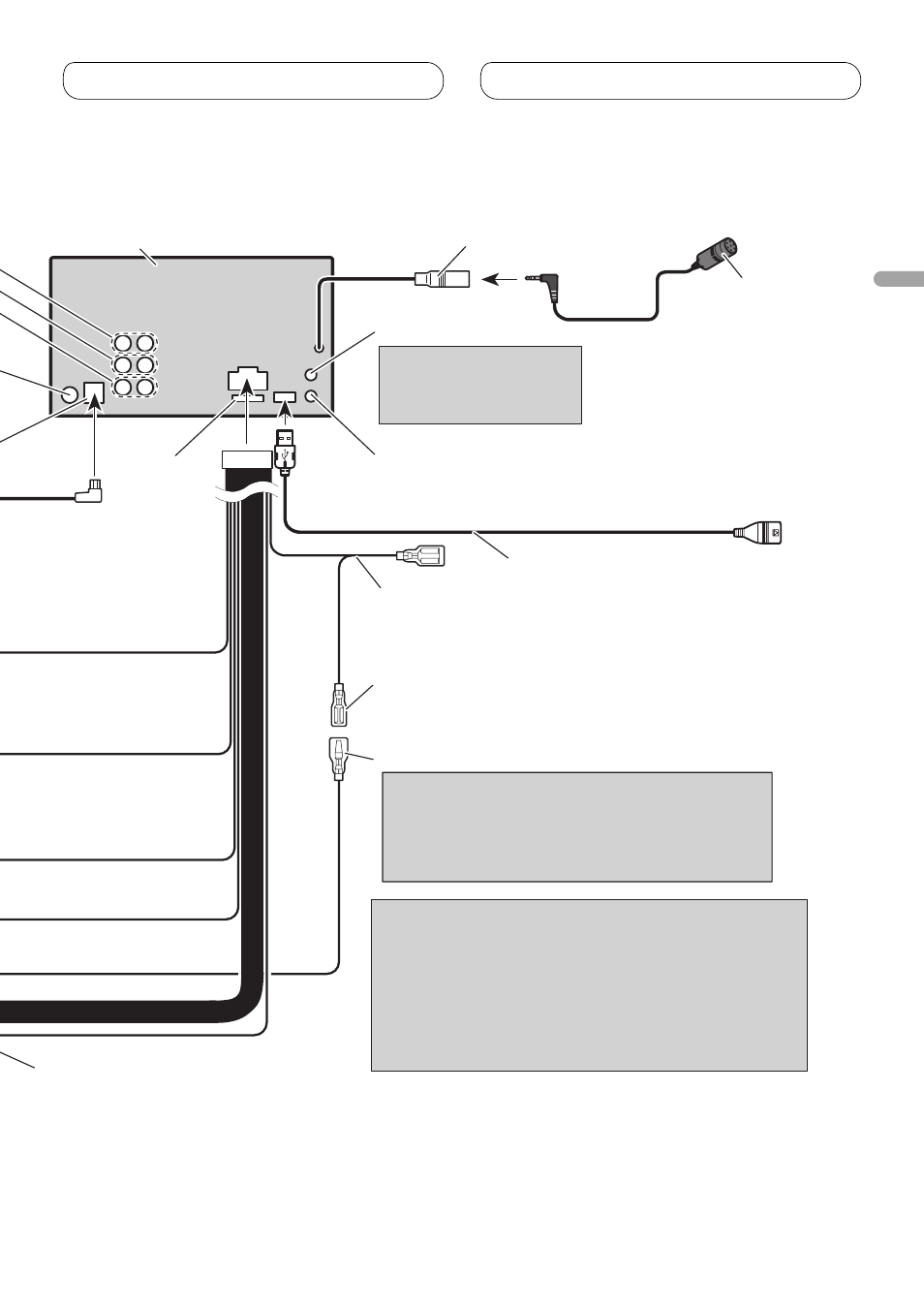

Entrada remota cableada
Se puede conectar el adaptador de control
remoto cableado (vendido separadamente).
Fusible (10 A)
Jack AUX (3.5 ø)
Cable USB
Conecte al dispositivo USB vendido
separamente.
Este producto
Hilos de altavoz
Blanco: Izquierda
delantera 
Blanco/negro: Izquierda delantera 
Gris: Derecha delantera 
Gris/negro: Derecha delantera

Verde: Izquierda trasera
 o altavoz de subgraves 
Verde/negro: Izquierda trasera
 o altavoz de subgraves 
Violeta: Derecha trasera  o altavoz de subgraves 
Violeta/negro: Derecha trasera  o altavoz de subgraves 
Azul/blanco
Conecte al terminal de control de sistema del
amplificador de potencia (máx. 300 mA 12 V CC).
Azul/blanco (7*)
Conecte al terminal de control de relé de
antena automática (máx. 300 mA 12 V CC).
La posición de los contactos del conector ISO
difiere dependiendo del tipo del vehículo. Conecte
6* y 7* cuando el contacto 5 es del tipo de control
de antena. En otros tipos de vehículo, no conecte
nunca 6* y 7*.
Azul/blanco (6*)
Notas
• Cambie el ajuste inicial de esta unidad (refiérase al
manual de operación). La salida de altavoz de
subgraves de esta unidad es monofónica.
• Cuando utilice un altavoz de subgraves de 70 W
(2 Ω), asegúrese de conectarlo con los hilos Violeta
y Violeta/negro de esta unidad. No conecte nada
con los hilos Verde y Verde/negro.
Utilice un cable con
clavija mini estéreo
con el equipo auxiliar.
Entrada del micrófono
14 cm
Micrófono
4 m
