Para impedir daños
ADVERTENCIA
! Utilice altavoces con capacidad superior a
50 W (valor de salida) y entre 4
W a 8 W
(valor de impedancia). No utilice altavo-
ces de 1
W a 3 W para esta unidad.
! Al sustituir el fusible, asegúrese de utili-
zar exclusivamente un fusible del régimen
nominal descrito en este producto.
! Cuando desconecte un conector, tire del
propio conector. No tire del cable porque
podría sacarlo del conector.

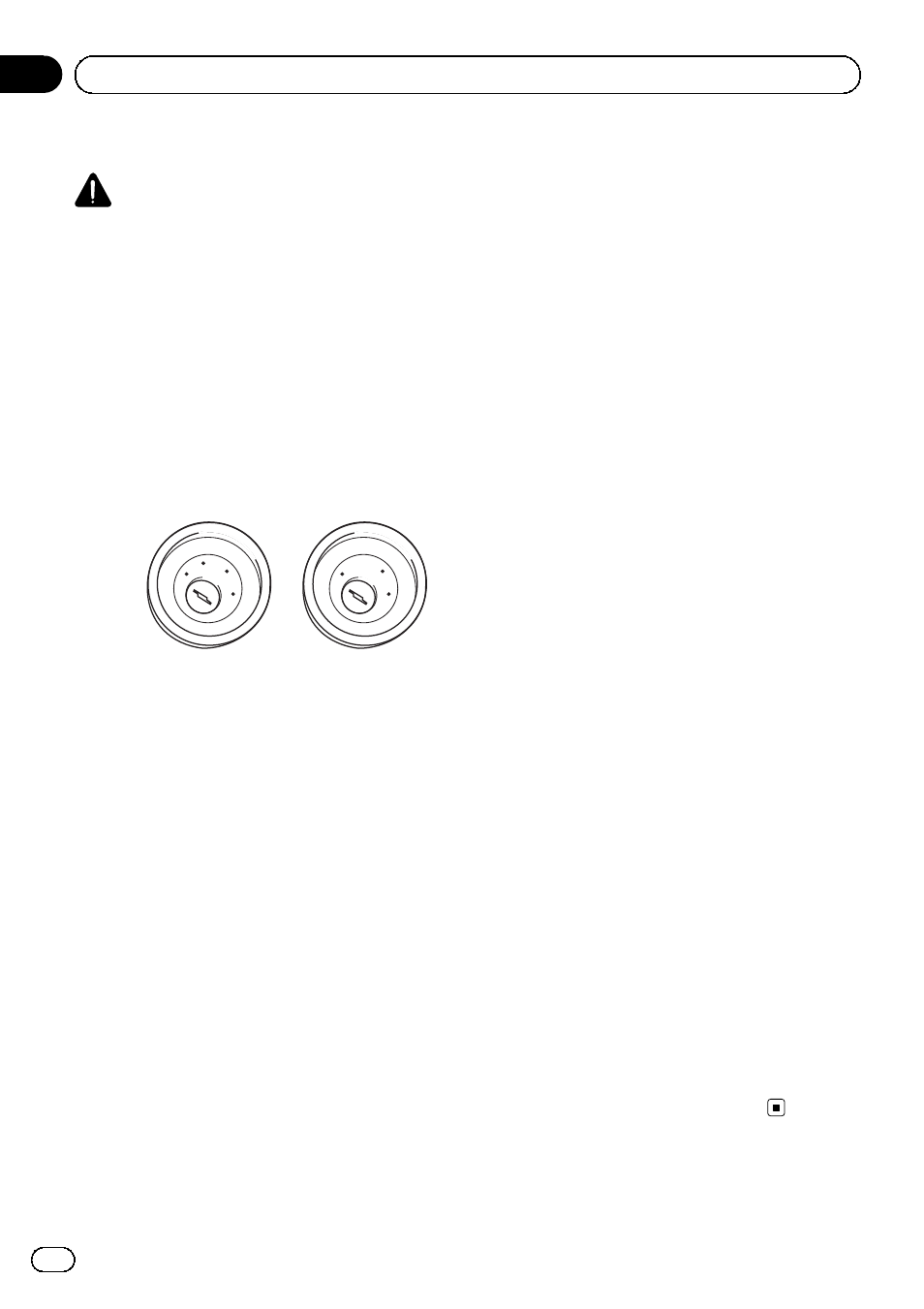

! No se puede instalar este producto en un
vehículo sin la posición ACC (accesorio)
en el interruptor de encendido.
ACC ON
S
T
A
R
T
O
FF
ON
S
T
A
R
T
O
FF
Posición ACC Sin posición ACC
! Para evitar cortocircuitos, cubra el conduc-
tor desconectado con cinta aislante. Es es-
pecialmente importante aislar todos los
cables de altavoz que no se usen, ya que si
no se recubren pueden llegar a provocar
un cortocircuito.
! Consulte el manual del propietario para ob-
tener información sobre la conexión del
amplificador de potencia y de otras unida-
des y, a continuación, realice las conexio-
nes en consecuencia.
! Dado que se utiliza un único circuito BPTL,
no conecte a tierra directamente el lado
*
del cable del altavoz o conecte el lado
* de
la otra parte del cable del altavoz de forma
conjunta. Asegúrese de conectar el lado
*
del cable del altavoz al lado
* del cable del
altavoz en este sistema de navegación.
! Si no va a utilizarse la clavija RCA en este
producto, no retire las tapas del extremo
del conector.
Aviso para el cable conductor
azul/blanco
! Al conectar el interruptor de encendido
(ACC ON), se envía una señal de control
por el cable azul/blanco. Conéctelo al ter-
minal de control remoto del sistema exter-
no de amplificadores de potencia, al
terminal de control de relé de la antena
automática, o al terminal de control de po-
tencia del amplificador de antena (máx.
300 mA 12 V cc). La señal de control se
envía por el cable azul/blanco, aunque la
fuente de audio esté desconectada.
! Asegúrese de no utilizar este cable conduc-
tor como el cable conductor del suministro
de energía para los amplificadores de po-
tencia externos. Tal conexión podría causar
un drenaje excesivo de corriente y un fallo
de funcionamiento.
! Asegúrese de no utilizar este cable conduc-
tor como el cable conductor del suministro
de energía para la antena automática o el
amplificador de antena. Tal conexión podría
causar un drenaje excesivo de corriente y
un fallo de funcionamiento.
Aviso para el cable conductor
violeta/blanco
! El cable violeta/blanco debe conectarse
para que el sistema de navegación pueda
detectar si el vehículo se está desplazando
hacia detrás o hacia delante. Conecte el
cable violeta/blanco al cable cuyo voltaje
cambia cuando se sitúa la palanca de cam-
bios en la posición de marcha atrás. A
menos que esté conectado, el sensor po-
dría no detectar si su vehículo está despla-
zándose hacia detrás o hacia delante
correctamente, por lo que la posición del
vehículo que detecta el sensor podría no
corresponder a la posición real.
Es
64
Sección
02 Conexión del sistema
