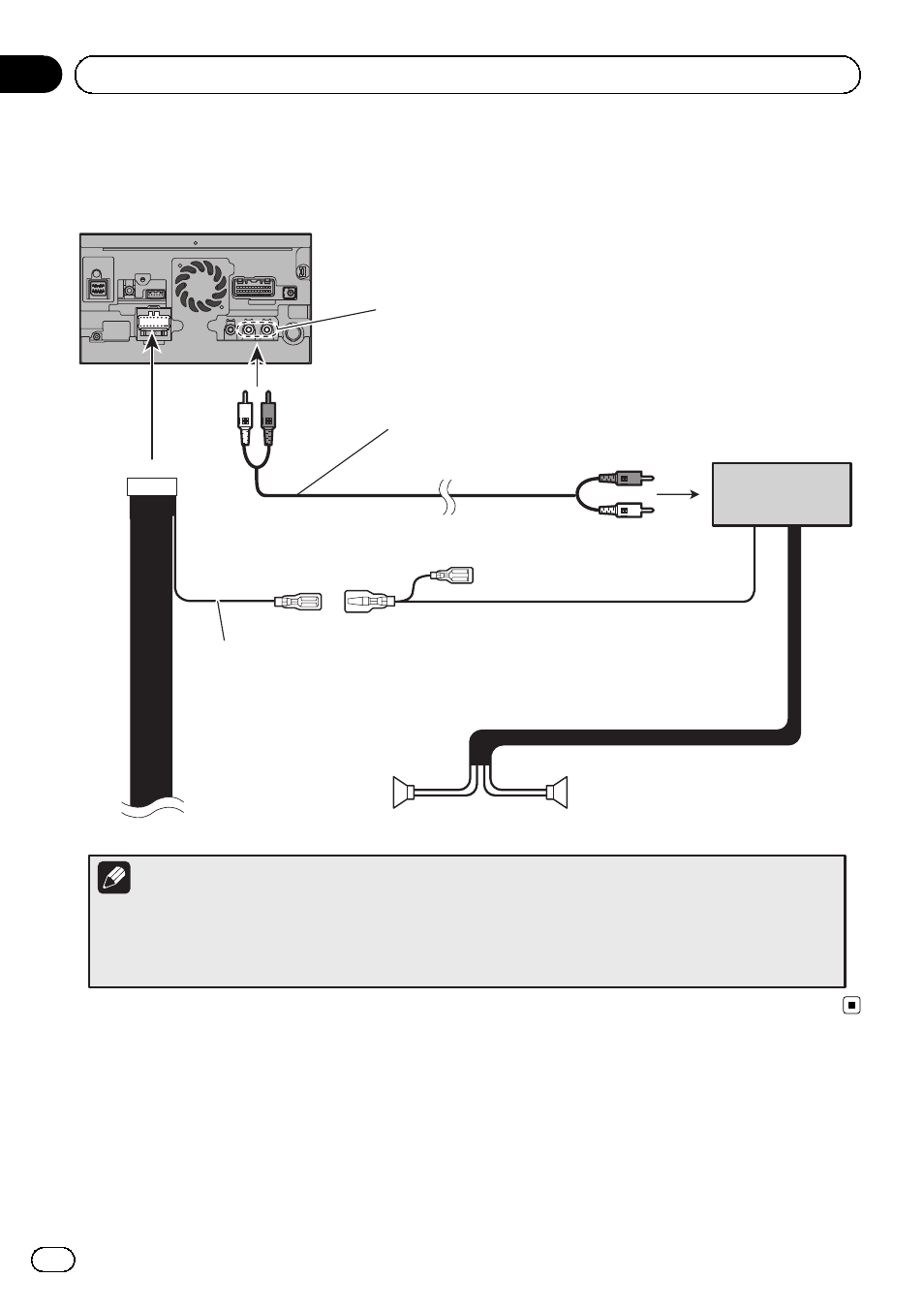

Branchement d
’un amplificateur de puissance vendu
séparément

 

Gauche Droite
Commande à distance du système
Haut-parleur d’extrêmes graves ou
haut-parleur arrière
Haut-parleur d’extrêmes graves ou
haut-parleur arrière
Câble RCA
(vendu séparément)
Unité de navigation
Bleu/blanc
À raccorder à la prise de la commande du système de l’amplificateur de
puissance ou à la prise de commande de relais de l’antenne automatique
(max. 300 mA 12 V CC).
Sortie du haut-parleur d’extrêmes
graves ou sortie arrière
(SWL, SWR)
Remarques
· Vous pouvez changer la sortie RCA du haut-parleur d’extrêmes graves en fonction de votre système de haut-parleur
d’extrêmes graves. (Voir le Manuel de fonctionnement.)
· Si vous réglez “HP arrière” sur “ Subwoofer”, vous ne pouvez pas exécuter le réglage de “Sortie Pre Out”.
· Assurez-vous que le réglage de sortie de “ Sortie Pre Out” est identique au réglage du haut-parleur connecté.
Amplificateur de
puissance
(vendu séparément)
