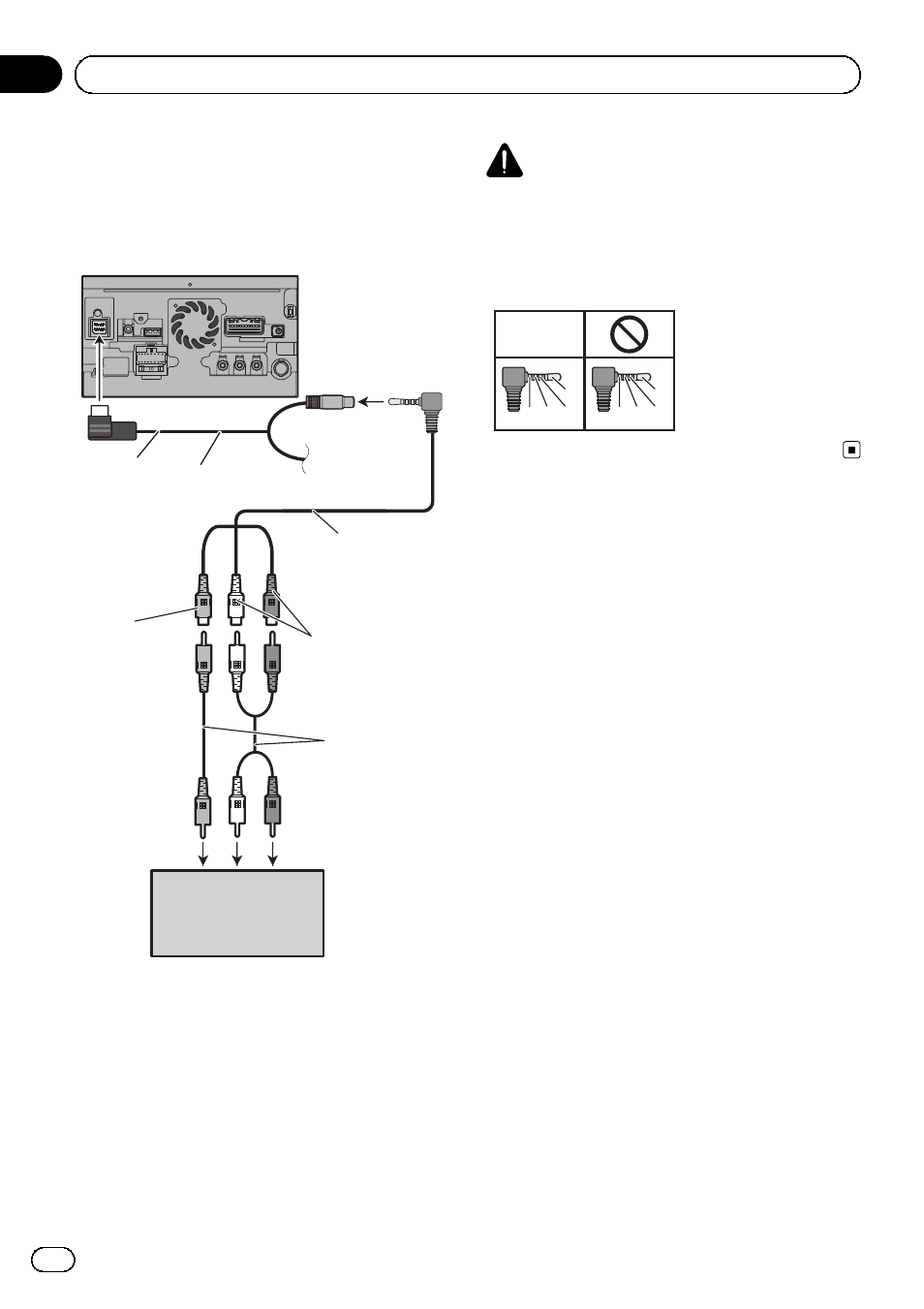

Bij aansluiting van een
externe videocomponent
Gebruik van een AV-ingang (AV)
De navigatie-eenheid
RCA-kabels
(los verkrijgbaar)
Geel
Rood, wit
Externe
videocomponent
(los verkrijgbaar)
Naar
video-uitgang Naar
audio-uitgangen
AV-kabel
met ministekker
(CD-RM10)
(los verkrijgbaar)
2 m
USB en ministekker-
aansluiting
! U moet “AV-invoer” in “Instellingen AV-
systeem
” op “Video” instellen wanneer er
een externe videocomponent wordt aange-
sloten. (Zie de Bedieningshandleiding voor
details.)
BELANGRIJK
Gebruik een AV-kabel met ministekker (CD-RM10)
(los verkrijgbaar) voor de aansluiting. Als u an-
dere kabels gebruikt, kan de bedradingsconfigu-
ratie verschillen waardoor beeld en geluid niet
goed kunnen worden weergegeven.
OK
G V R
L
G R V
L
L : Linkeraudio (Wit)
R : Rechteraudio (Rood)
V : Video (Geel)
G : Aarding
