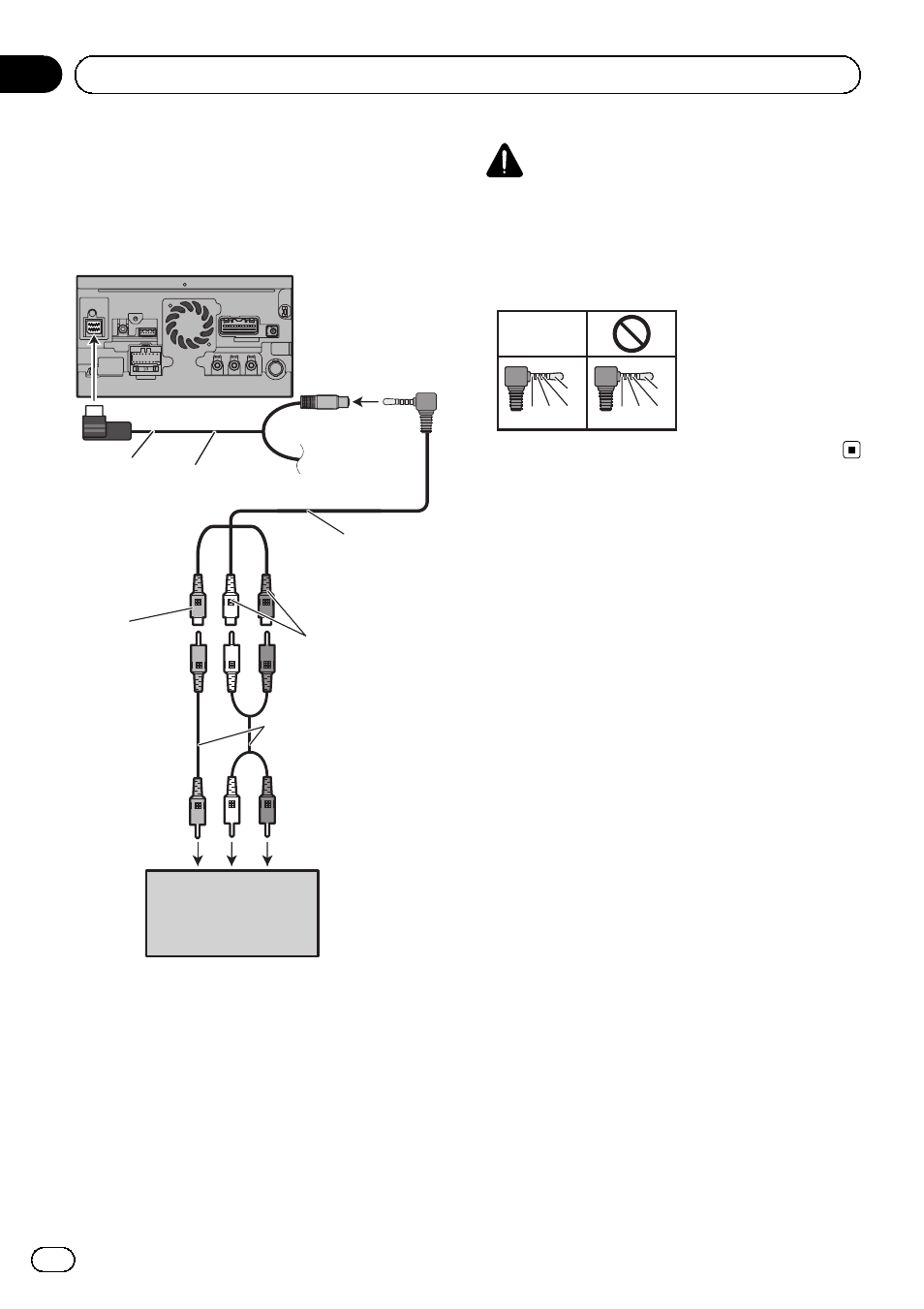

Quando si collega il
componente video esterno
Uso di un ingresso AV (AV)
L’unità di navigazione
Giallo
Rosso, bianco
All’uscita video Alle uscite audio
Cavo AV con
mini-spinotto
(CD-RM10)
(venduto
separatamente)
Connettore
USB e mini jack
2 m
Cavi RCA
(venduti separatamente)
Componente video
esterno (venduto
separatamente)
! Per collegare il componente video esterno,
è necessario impostare
“AV Input” in “Im-
postazioni sistema AV
” su “Video”. (Per i
dettagli, vedere il Manuale di funzionamen-
to.)
ATTENZIONE
Per il cablaggio, assicurarsi di usare un cavo AV
con mini-spinotto (CD-RM10) (venduto separata-
mente). Se si usano altri cavi vi è la possibilità
che la posizione di cablaggio possa variare e che
le immagini e i suoni risultino disturbati.
OK
G V R
L
G R V
L
L : Audio sinistro
(Bianco)
R : Audio destro (Rosso)
V : Video (Giallo)
G : Terra
