Teilebezeichnungen 04
13
Ge
D
e
utsch

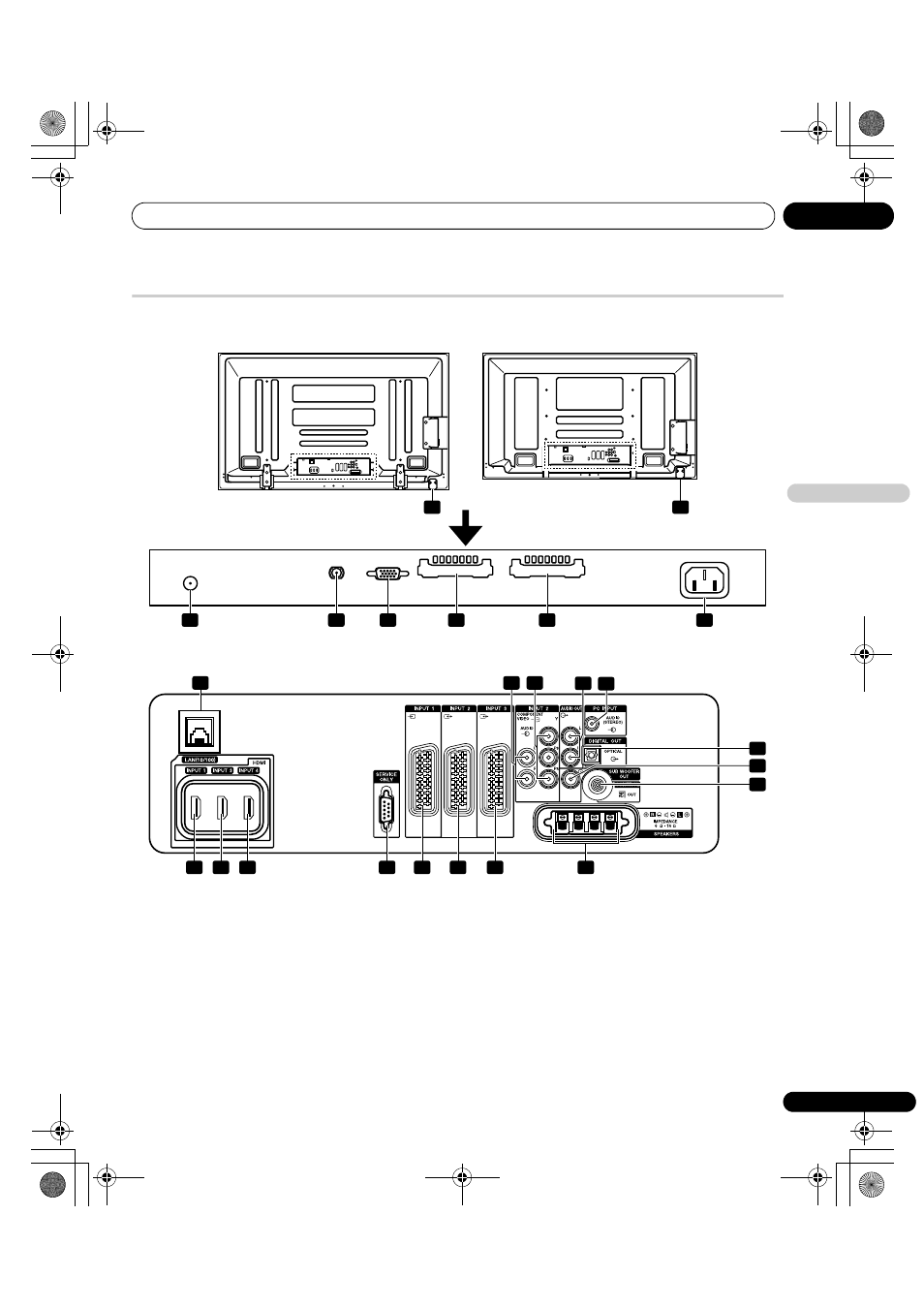

Flachbildfernseher
(Rückseite)
1 Taste

2 Antenneneingang ANT
• Die Stromversorgung kann über diesen Anschluss erfolgen.
3 Satelliteneingang SAT
4 Anschluss PC INPUT (Analog RGB)
5 COMMON INTERFACE 1-Schacht
6 COMMON INTERFACE 2-Schacht
7 Anschluss AC IN (Netzeingang)
8 Anschluss INPUT 1 (HDMI)
9 Anschluss INPUT 3 (HDMI)
10 Anschluss INPUT 4 (HDMI)
11 RS-232C-Anschluss (bei Werksvoreinstellung verwendet)
12 Anschluss INPUT 1 (SCART)
13 Anschluss INPUT 2 (SCART)
14 Anschluss INPUT 3 (SCART)
15 Ethernetkabel-Anschluss
16 Anschlüsse INPUT 2 (AUDIO)
17 Anschluss INPUT 2 (COMPONENT VIDEO: Y, P
B
, P
R
)
18 Anschlüsse AUDIO OUT
19 Anschluss PC INPUT (Audio)
20 Anschluss DIGITAL OUT (OPTICAL)
21 Anschluss SUB WOOFER OUT
22 Anschluss CONTROL OUT (unterstützt SR+)
23 Anschlüsse SPEAKERS (rechts/links)
• Schließen Sie keine anderen Geräte als die angegebenen
Lautsprecher an die Lautsprecheranschlüsse an.
• Lassen Sie die Lautsprecherkabeldrähte an den Klemmen
nicht blank und freigelegt. Freigelegte Drähte können zu einem
Kurzschluss und somit zu einer Funktionsstörung oder
Beschädigung des Systems führen.
T W
W
W
T W
W
W
7 4 5 6 3 2
1 1
19 16 18
20
22
21
8 9 10 11 12 13 14 23
17 15
Die Buchsen an der Rückverkleidung sind den Modellen PDP-LX6090H und PDP-LX5090H gemeinsam.
* Die genaue Position der Anschlüsse entnehmen Sie dem
Anschlusspositionsblatt, das sich neben dem Anschlussfach befindet.
(PDP-LX5090H) (PDP-LX6090H)
Anschlüsse in der oberen Gruppe
Anschlüsse in der mittleren Gruppe
