Zur Vermeidung von Schäden

WARNUNG

! Verwenden Sie Lautsprecher mit mehr als

50 W (Belastbarkeit) und 4

W bis 8 W (Impe-

danz). Verwenden Sie keine Lautsprecher
mit 1

W bis 3 W für dieses Gerät.

! Achten Sie beim Sicherungswechsel dar-

auf, ausschließlich Sicherungen zu ver-
wenden, deren Anschlusswerte den
Angaben am Produkt entsprechen.
! Beim Abziehen eines Steckers stets am

Stecker ziehen, niemals am Kabel. Andern-
falls kann das Kabel aus dem Stecker her-
ausgezogen werden.

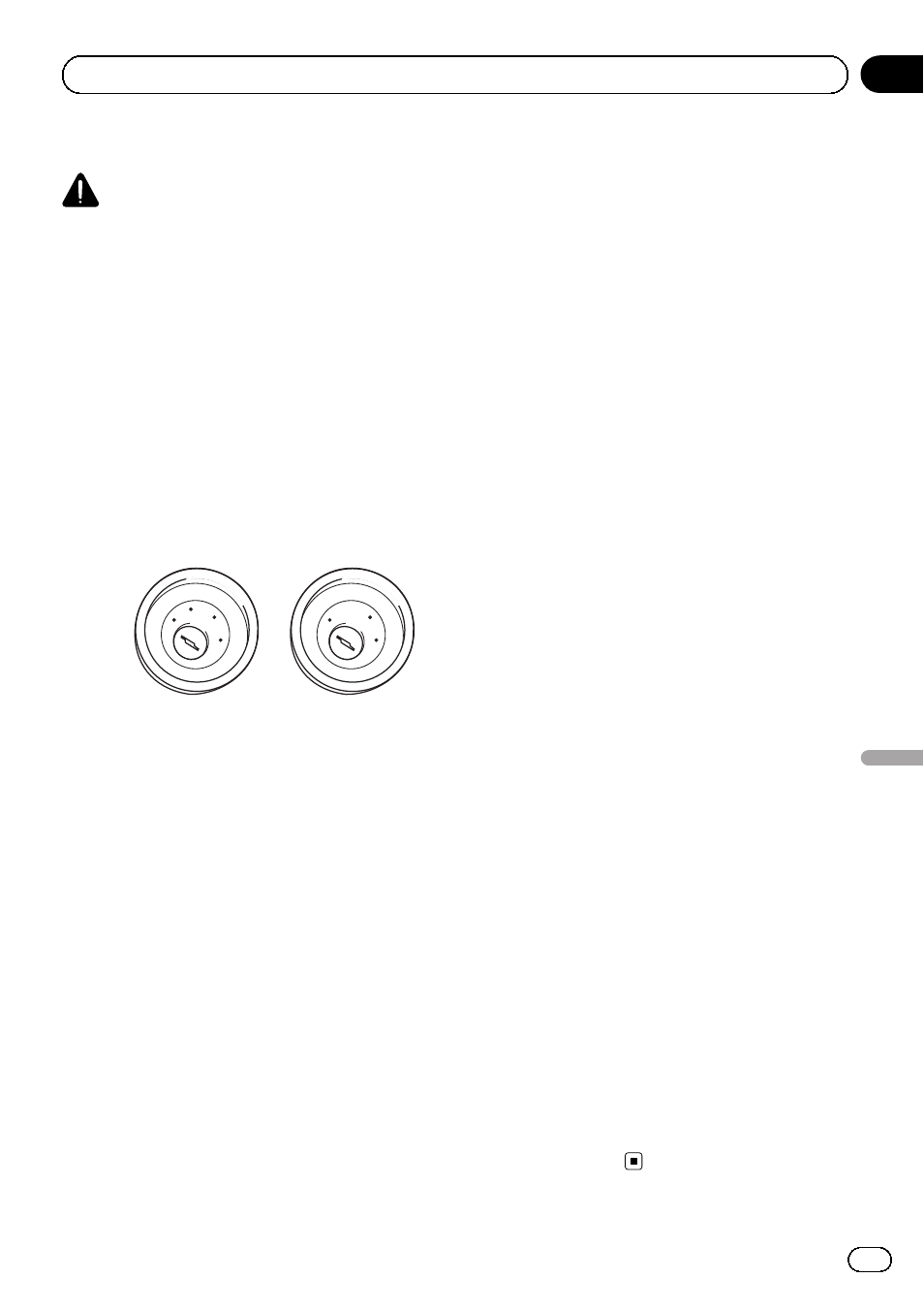

! Dieses Produkt kann nur in Fahrzeuge ein-

gebaut werden, deren Zündschalter eine
ACC-Position (für Zubehör) aufweisen.

ACC

ON

S

T

A

R

T

O

FF

ON

S

T

A

R

T

O

FF

ACC-Position

Keine ACC-Posi-

tion

! Um einen Kurzschluss zu vermeiden, abge-

trennte Kabel mit Isolierband umwickeln.
Besonders wichtig ist es, alle nicht genutz-
ten Lautsprecherkabel zu isolieren, damit
diese keinen Kurzschluss verursachen.

! Einzelheiten zum Anschluss des Leistungs-

verstärkers und anderer Geräte siehe Be-
nutzerhandbuch. Die Anschlüsse
entsprechend ausführen.

! Wegen des eingebauten BPTL-Schaltkrei-

ses die

*-Seite des Lautsprecherkabels

nicht direkt erden oder die

*-Seiten zweier

Lautsprecherkabel verbinden. Die

*-Seite

des Lautsprecherkabels muss mit der
*-Seite des Lautsprecherkabels des Navi-
gationssystems verbunden werden.

! Falls Sie die Cinch-Anschlüsse an diesem

Produkt nicht nutzen, lassen Sie die

Schutzkappen an den Anschlüssen aufge-
setzt.

Anmerkung zum blauen Kabel

! Wenn der Zündschalter eingeschaltet wird

(ACC ON) wird ein Steuersignal über das
blaue Kabel ausgegeben. Verbinden Sie
das Kabel mit dem System-Fernbedie-
nungsanschluss eines externen Leistungs-
verstärkers, dem
Relaissteuerungsanschluss der automati-
schen Antenne oder dem Leistungssteu-
erungsanschluss des Antennenverstärkers
(max. 300 mA 12 V DC). Das Steuersignal
wird selbst bei ausgeschalteter Audioquelle
über das blaue Kabel ausgegeben.

! Dieses Kabel darf nicht als Stromversor-

gungskabel für externe Leistungsverstärker
verwendet werden. So ein Anschluss könn-
te zu extrem hohem Stromverbrauch und
Fehlfunktionen führen.

! Dieses Kabel darf nicht als Stromversor-

gungskabel für die automatische Antenne
oder den Antennenverstärker verwendet
werden. So ein Anschluss könnte zu extrem
hohem Stromverbrauch und Fehlfunktio-
nen führen.

Anmerkung zum violett/weißen
Kabel

! Das violett/weiße Kabel muss angeschlos-

sen sein, damit das Navigationssystem er-
kennen kann, ob das Fahrzeug vorwärts
oder rückwärts fährt. Das violett/weiße
Kabel ist mit dem Fahrzeugkabel zu verbin-
den, dessen Spannung sich beim Einlegen
des Rückwärtsgangs ändert. Ohne diesen
Anschluss kann der Sensor Fahren in Vor-
wärts- und Rückwärtsrichtung nicht erken-
nen, in welchem Fall die vom Sensor
ermittelte Fahrzeugposition unter Umstän-
den nicht mit der aktuellen Position
übereinstimmt.

De

91

Abschnitt

Deutsch

02

Anschluss des Systems
