5
Ru

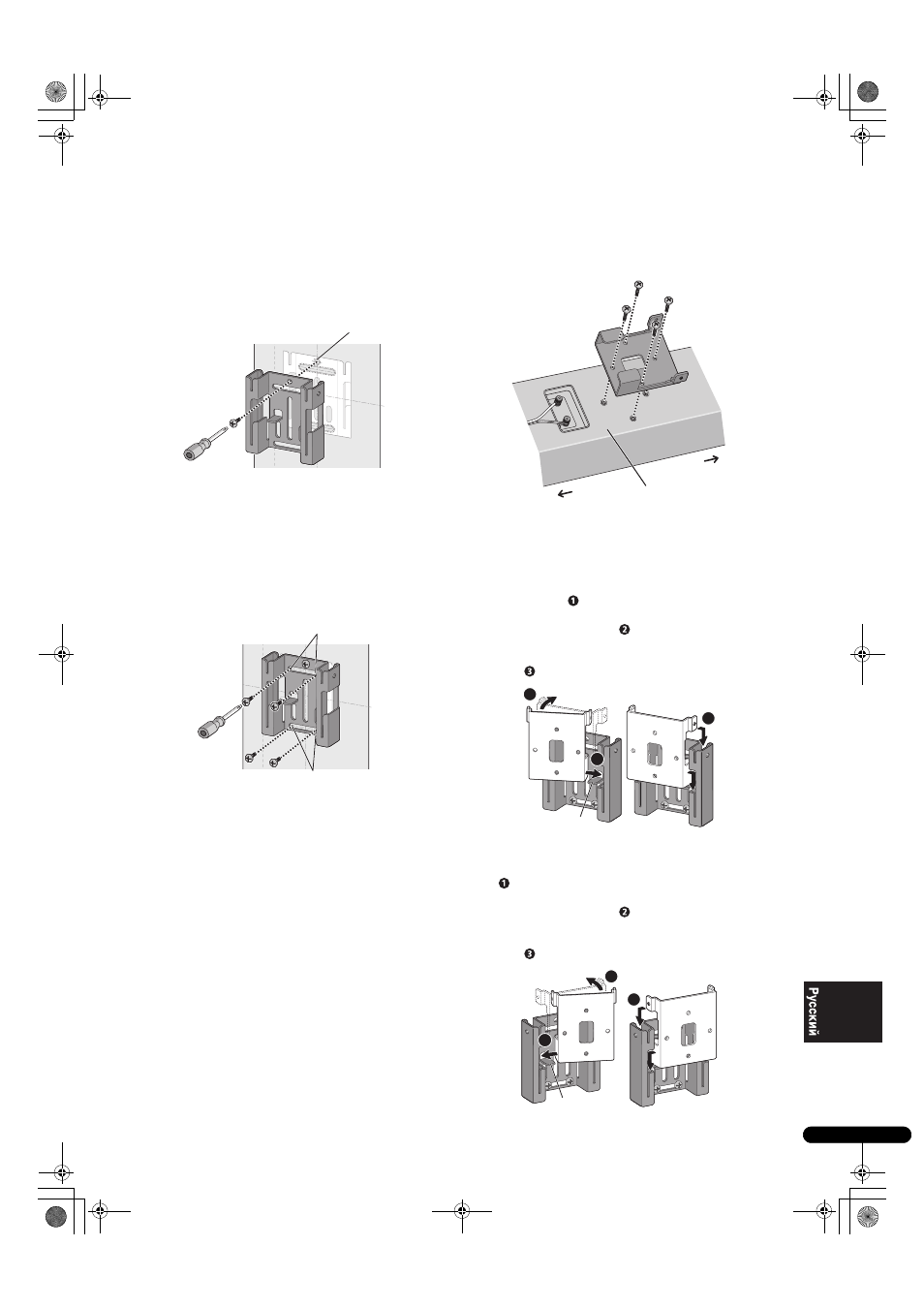

3 Временно присоедините скобу (для стены) в указанном
на шаблоне месте.
Выровняйте скобу (для стены) с указанном на шаблоне местом и
временно присоедините ее с помощью винта (рекомендуется винт
диаметром 6 мм) в месте [А].
Отрегулируйте положение крепления скобы таким образом, чтобы
она совпадала с шаблоном.
• Внизу приведен рисунок как пример закрепления правой скобы
(для стены).
4 Прикрепите скобу (для стены).
Присоедините скобу с помощью винтов (рекомендуются винты
диаметром 6 мм) в 4 местах [В] (рекомендуется). Также крепко
затяните винт [A], который использовался для временного
крепления скобы к стене. Чтобы избежать колебания или падения
динамика, прочно закрепите скобу в нескольких местах.
• Затем удалите шаблон, разорвав его вдоль перфорации.
• Внизу приведен рисунок как пример закрепления скобы
винтами в пяти местах. Место винта [A] и 4 места угловых
винтов [B] (рекомендуется).
5 Прикрепите скобу (для динамика) на динамик.
Закрепите скобу с помощью прилагаемых винтов (длинные) в 4
резьбовых отверстиях.
Скобы отличаются по направлению, в котором они должны быть
прикреплены. Закрепите их правильно, пользуясь следующим
рисунком для справки.
6 Закрепите динамик на скобе (для стены).
• Следующий рисунок не показывает динамик, прикрепленный к
скобе (для динамика), в целях простоты описания.
• Установка левого динамика
Поместите нижний правый край скобы (прикрепленной к
динамика) поверх направляющей левой скобы (для стены) под
диагональным углом (
).
Совместите левые стороны обеих скоб таким образом, чтобы они
были горизонтальны друг другу (
).
Слегка передвиньте вправо и задвиньте вниз до конца, выравнивая
при этом правую выступающую часть с дорожкой в левой скобе
(для стены) (
).
• Установка правого динамика
Поместите нижний левый край скобы (прикрепленной к динамика)
поверх направляющей правой скобы (для стены) под диагональным
углом (
).
Совместите правые стороны обеих скоб таким образом, чтобы они
были горизонтальны друг другу (
).
Слегка передвиньте влево и задвиньте вниз до конца, выравнивая
при этом левую выступающую часть с дорожкой в правой скобе
(для стены) (
).
[A]
[B]
[B]
Верх
Задняя сторона динамика
Низ
Направляющая
1
2
3
Направляющая
1
2
3
