5
Sw

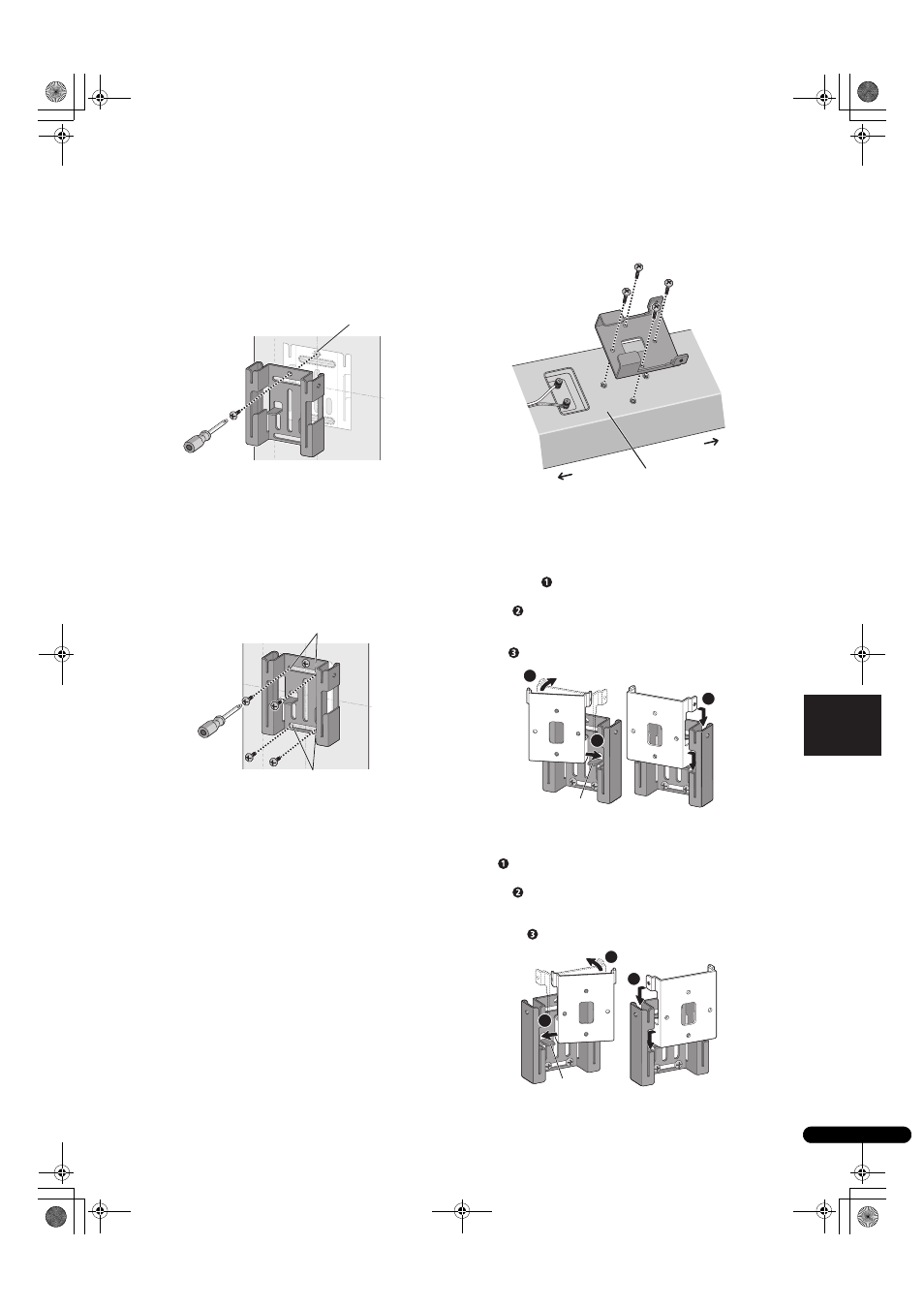

3 Sätt tillfälligt fast fästet (för väggen) på den angivna platsen
på mallen.
Passa in fästet (för väggen) på den angivna platsen på mallen och
sätt tillfälligt fast det med en skruv (en skruv med 6 mm diameter
rekommenderas) vid punkt [A].
Justera in fästets fastsättningsposition, så att det är inpassat mot
mallen.
• Följande bild är ett exempel på fastsättning av det högra fästet
(för väggen).
4 Sätt fast fästet (för väggen).
Sätt fast fästet med skruvar (skruvar med 6 mm diameter
rekommenderas) på de 4 platserna [B] (rekommenderas). Drag
ordentligt fast även skruven [A] som användes för att tillfälligt sätta
fast fästet på väggen. För att undvika att högtalaren börjar svaja
eller falla ned, skall du sätta fast fästet ordentligt på flera punkter.
• Efteråt skall du ta bort mallen genom att riva längs
perforeringarna.
• Följande bild är ett exempel på hur du sätter fast fästet med
skruvar vid fem punkter: Skruvplacering [A] och de 4 hörnen vid
skruvplacering [B] (rekommenderas).
5 Sätt fast fästet (för högtalaren) på högtalaren.
Sätt fast fästet med de medföljande skruvarna (långa) i de 4
skruvhålen.
Fästena skall sättas fast åt ett visst håll. Sätt fast på rätt sätt med
hjälp av följande bild som referens.
6 Sätt fast högtalaren på fästet (för väggen).
• För att förenkla beskrivningen visar följande bild inte
högtalaren fastsatt på fästet (för högtalaren).
• Montering av vänster högtalare
Placera den nedre högra kanten av fästet (fastsatt på högtalaren)
ovanpå styrningen för det vänstra fästet (för väggen) från en
diagonal vinkel (
).
Sätt ihop vänstersidan av de båda fästena så att de blir vågräta med
varandra (
).
Flytta en aning åt höger och skjut nedåt tills det tar stopp, medan
du håller den högra utskjutande delen inpassad i spåret i fästet (för
väggen) (
).
• Montering av höger högtalare
Placera den nedre vänstra kanten av fästet (fastsatt på högtalaren)
ovanpå styrningen för det högra fästet (för väggen) från en diagonal
vinkel (
).
Sätt ihop högersidan av de båda fästena så att de blir vågräta med
varandra (
).
Flytta en aning åt vänster och skjut nedåt tills det tar stopp, medan
du håller den vänstra utskjutande delen inpassad i spåret i fästet
(för väggen) (
).
[A]
[B]
[B]
Översida
Högtalarens baksida
Undersida
Styrning
1
2
3
Styrning
1
2
3
