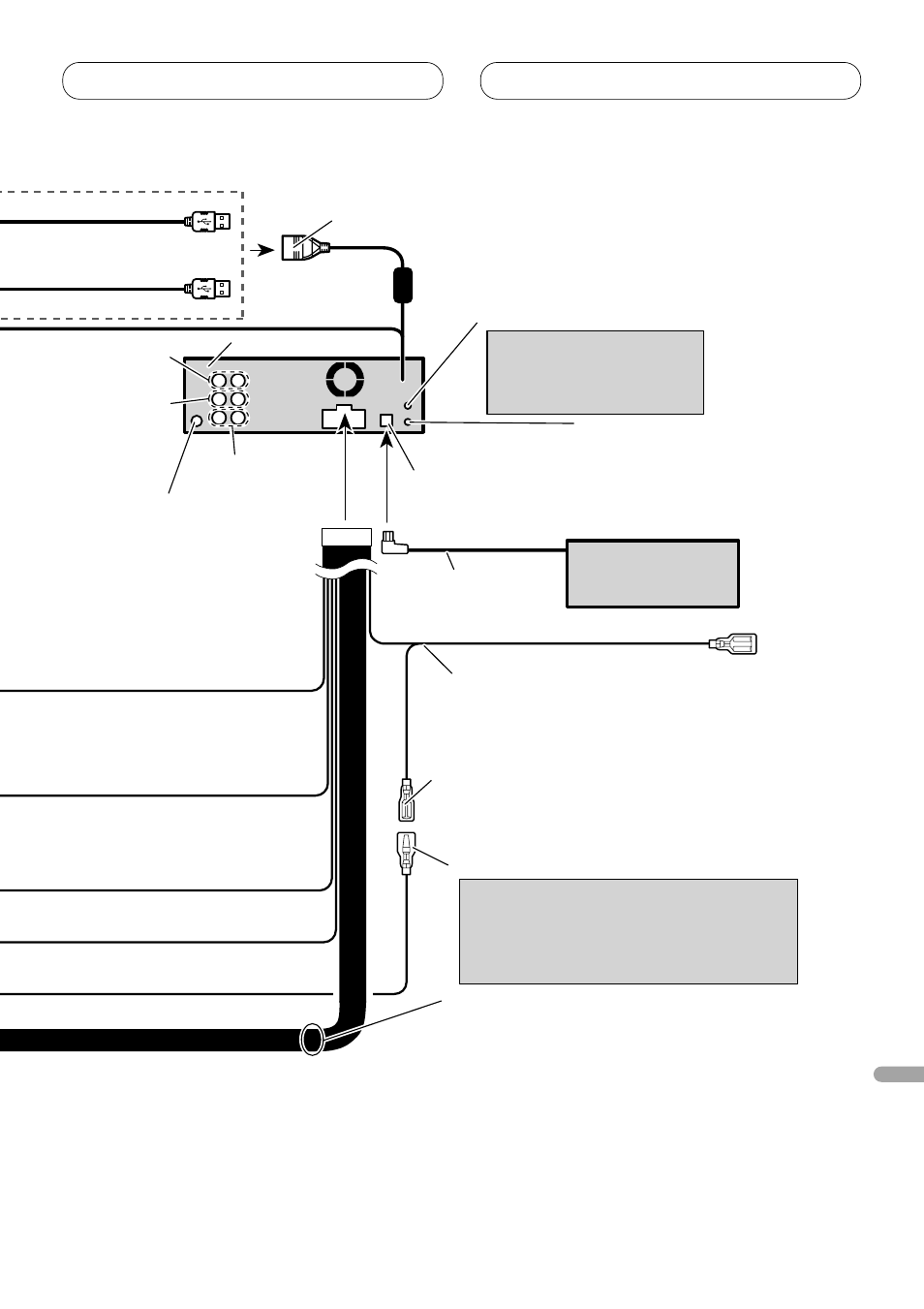

Подключение устройств
1,5 м
Выход
низкочастотного
динамика
Данное устройство
20 cм
Гнездо
антенны
Передний
выход
Задний
выход
Разъем для подключения
IP-BUS (голубой)
Дистанционный монтажный вход
Адаптер жестко
смонтированного
дистанционного управления
может быть подключен
(продается отдельно).
Кабель IP-BUS
Провода динамиков
Белый:
Передний левый
Белый/черный:
Передний левый
Серый:
Передний правый
Серый/черный:
Передний правый
Зеленый:
Задний левый или
низкочастотный динамик
Зеленый/черный:
Задний левый или
низкочастотный динамик
Фиолетовый:
Задний правый или
низкочастотный динамик
Фиолетовый/черный: Задний правый или
низкочастотный динамик
Синий/белый
Подключите к клемме системы контроля
усилителя мощности (макс. 300 мА 12 В
пост. ток).
Синий/белый (7*)
Подключите к клемме управления реле
автомобильной антенны (макс. 300 мА
12 В пост. ток).
Расположение штырей ISO разъема может быть
различным в зависимости от типа автомобиля.
Соедините 6* и 7* когда штырь 5 это штырь типа
управления антенны. В других типах
автомобилей никогда не соединяйте 6* и 7*.
Синий/белый (6*)
Многодисковый
проигрыватель
(продается отдельно)
Гнездо AUX (3,5 φ)
Используйте стереокабель с
мини-штекером для
подключения вспомогательной
аппаратуры.
50 cм
Гнездо входа USB1/USB2
