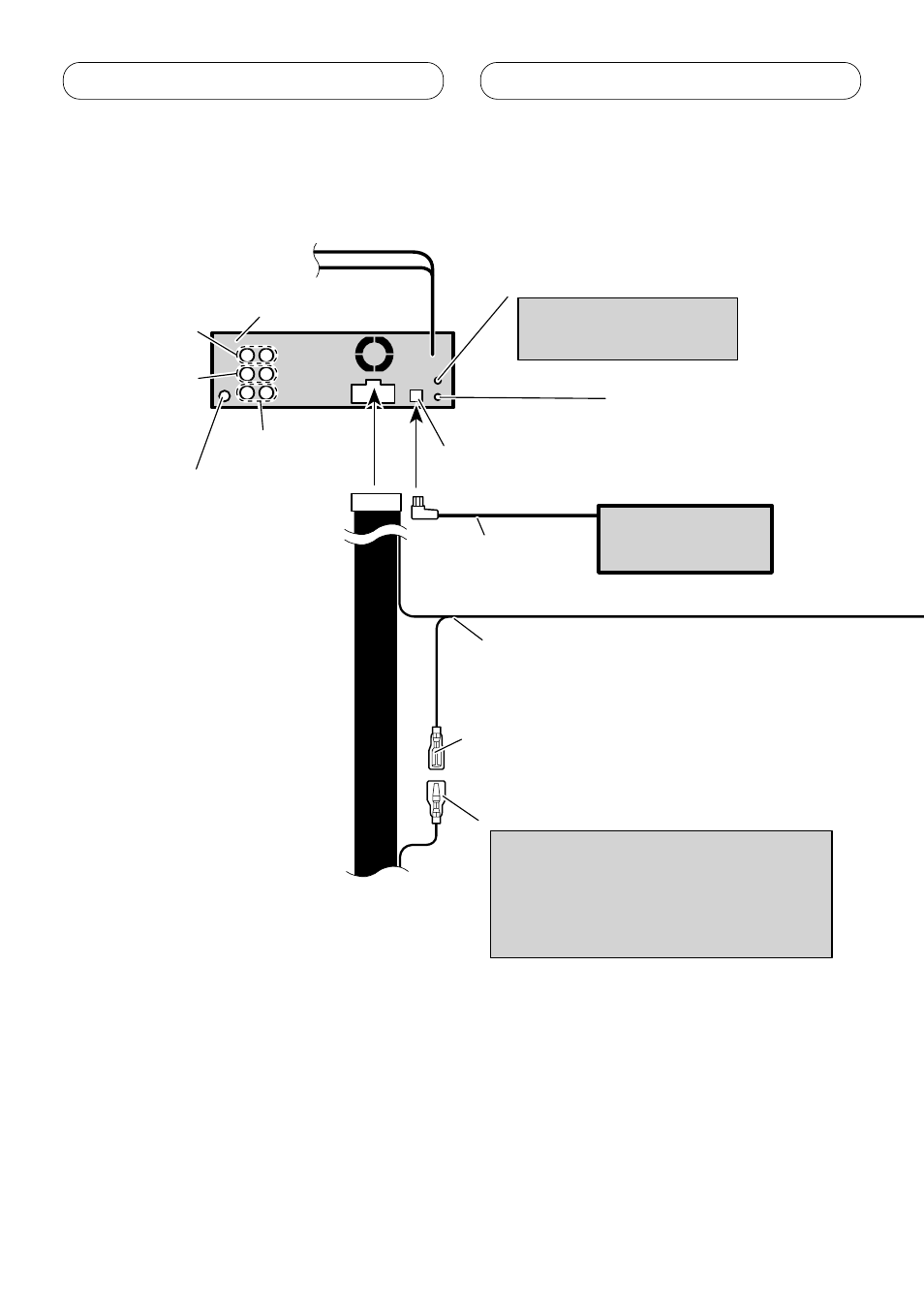

Bei Anschluss an einen im Handel erhältlichen
Leistungsverstärker
Subwoofer-Ausgang
Dieses Produkt
Antennebuchse
Ausgang für vorderen
Zusatzlautsprecher
Ausgang für hintere
Zusatzlautsprecher
IP-BUS-Eingang (Blau)
Buchse für die verdrahtete
Fernbedienung
Hier kann ein
Drahtfernbedienungsadapter
(getrennt erhältlich)
angeschlossen werden.
IP-BUS-Kabel
Blau/weiß
An den Systemsteuerungs-Anschluss des
Leistungsverstärkers (max. 300 mA, 12 V
Gleichspannung) anschließen.
Blau/weiß (7*)
An die die Autoantennenrelais-
Steuerungsklemme anschließen
(max. 300 mA, 12 V Gleichspannung).
Blau/weiß (6*)
Multi-CD-Player
(getrennt erhältlich)
AUX-Buchse (3,5 ø)
Zur Verbindung mit
Zusatzausrüstung verwenden Sie
ein Stereo-Ministeckerkabel.
Die Pin-Position des ISO-Anschlusses hängt
vom Fahrzeugtyp ab. 6* und 7*
anschließen, wenn es sich bei Pin 5 um
einen Antennensteuerungstyp handelt. Bei
einem anderen Fahrzeugtyp 6* und 7*
niemals anschließen.
