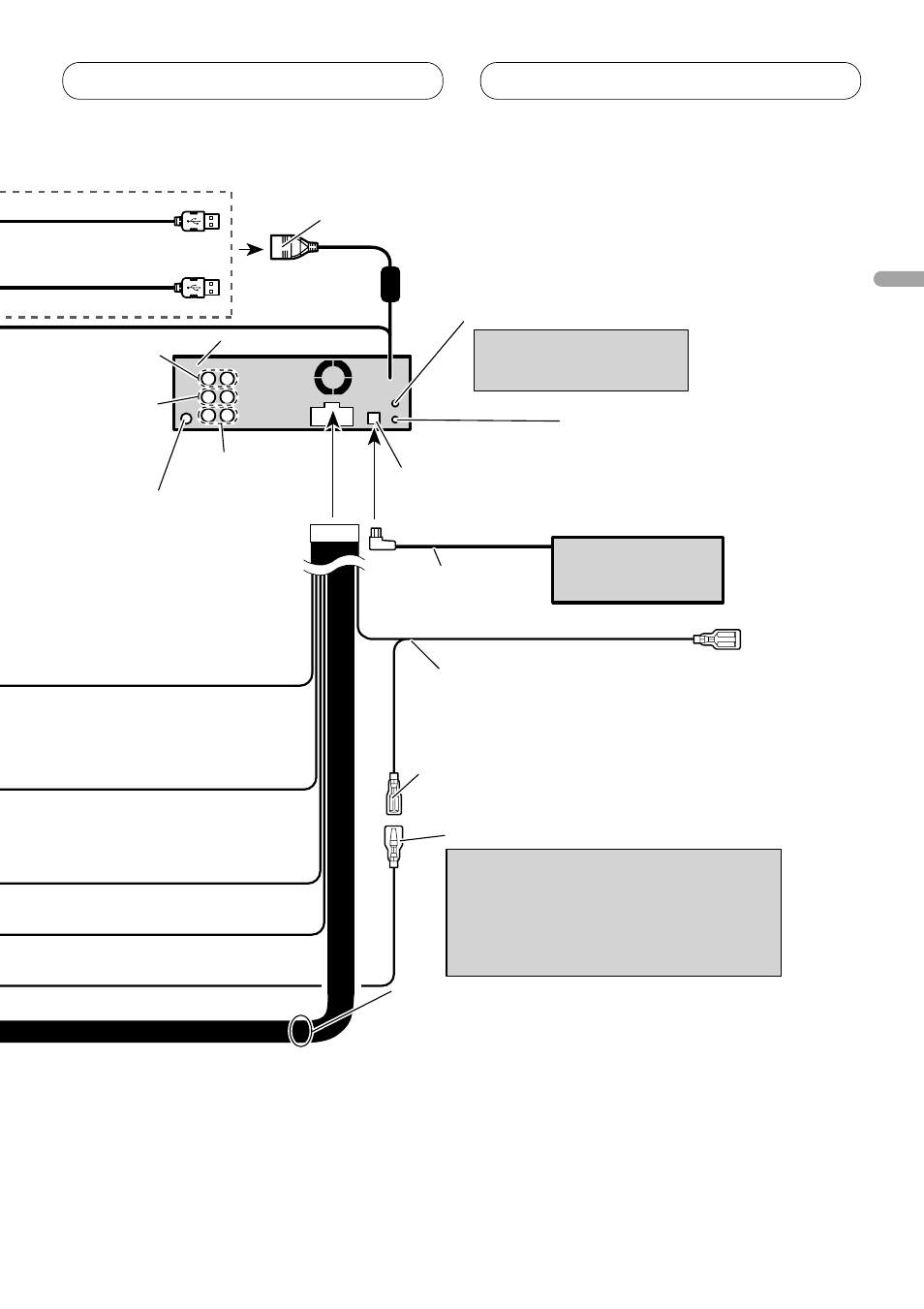

Conexión de las unidades
1,5 m
Salida de altavoz
de subgraves
Este producto
20 cm
Toma de antena
Salida
delantera
Salida trasera
Entrada IP-BUS (Azul)
Entrada remota cableada
Se puede conectar el
adaptador de control remoto
cableado (vendido
separadamente).
Cable IP-BUS
Hilos de altavoz
Blanco: Izquierda delantera 
Blanco/negro: Izquierda delantera 
Gris: Derecha delantera 
Gris/negro: Derecha delantera 
Verde: Izquierda trasera  o altavoz de subgraves 
Verde/negro: Izquierda trasera  o altavoz de subgraves 
Violeta: Derecha trasera  o altavoz de subgraves 
Violeta/negro: Derecha trasera  o altavoz de subgraves 
Azul/blanco
Conecte al terminal de control de sistema del
amplificador de potencia (máx. 300 mA 12 V CC).
Azul/blanco (7*)
Conecte al terminal de control de relé de
antena automática (máx. 300 mA 12 V CC).
La posición de los contactos del conector
ISO difiere dependiendo del tipo del
vehículo. Conecte 6* y 7* cuando el
contacto 5 es del tipo de control de antena.
En otros tipos de vehículo, no conecte
nunca 6* y 7*.
Azul/blanco (6*)
Reproductor de Multi-CD
(vendido separadamente)
Jack AUX (3,5 φ)
Utilice un cable con clavija
mini estéreo con el equipo
auxiliar.
50 cm
Toma de entrada USB1/USB2
5
