Cuando conecte con una cámara de vista trasera
Cuando utilice este producto con una cámara de vista trasera, se puede realizar la con-
mutación automática a vídeo desde una cámara de vista trasera cuando se desplaza la
palanca de cambio de marchas a REVERSE (R).

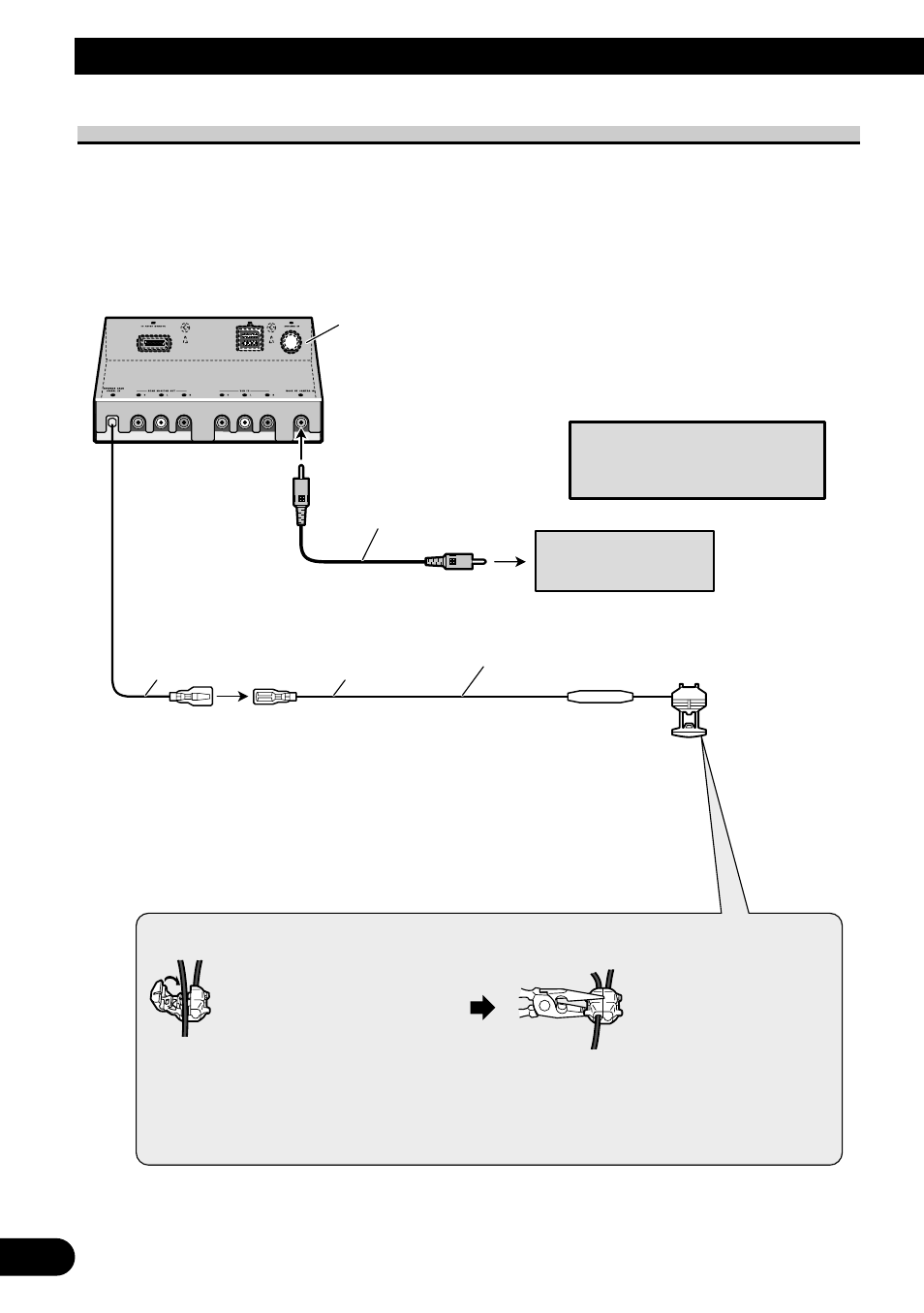

Fig. 4
7
Conexión de las unidades
Método de conexión
Apriete el cable. 1. 2. Apriete firmemente
con alicates de
punta de aguja.
Unidad oculta-alejada
Resistencia
de fusible
8 m
Cable de extensión (suministrado)
Cámara de
vista trasera
Violeta/blanco
De los dos conductores conectados a la lámpara
trasera, conecte el conductor cuyo voltaje cambia
cuando se desplaza la palanca de cambio de marcha
a la posición REVERSE (R). Esta conexión permite
que la unidad detecte si el vehículo está se
moviendo hacia delante o hacia atrás.
Cable RCA
(vendido separadamente)
Nota:
• Se requiere ajustar a B-CAMERA en SETUP cuando se
conecta la cámara de vista trasera.
10 cm
A la salida de vídeo
Se recomienda el uso de una
cámara que produzca imágenes
invertidas de espejo.
