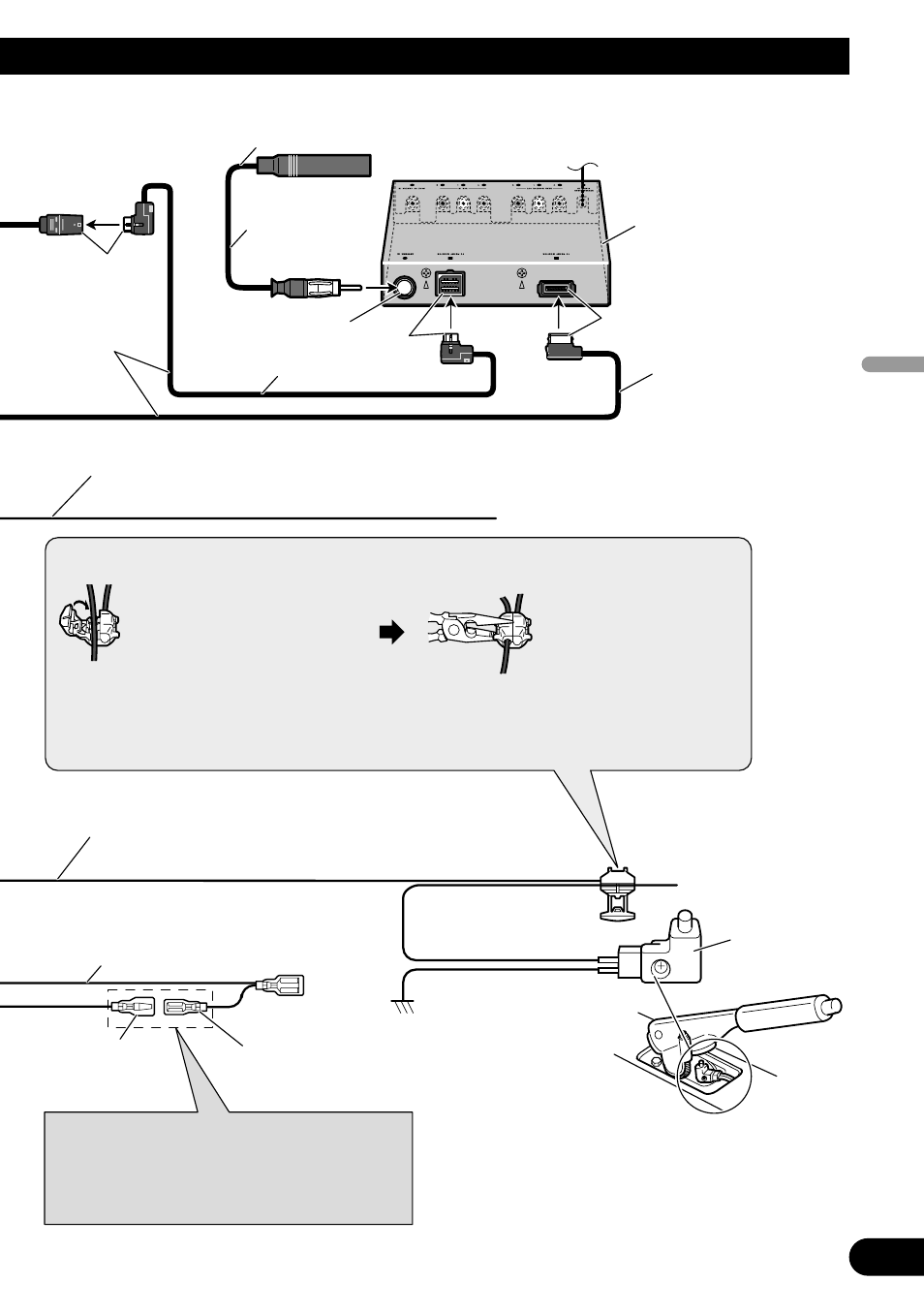

Fig. 2
4
Nota:
• La posición del freno de estacionamiento depende
del modelo del vehículo. Para conocer detalles, consulte
el manual del propietario del vehículo o a su concesionario.
Método de conexión
Apriete el cable.
1.
2. Apriete firmemente
con alicates de
punta de aguja.
Interruptor del
freno de mano
Lado de alimentación
Lado de masa
Verde claro
Se utiliza para detectar el estado ON/OFF del freno de mano.
Este cable debe conectarse al lado de alimentación del
interruptor del freno de mano.
Amarillo/negro
Si utiliza un teléfono celular, conéctelo por el cable de
enmudecimiento de audio del teléfono celular. Si no, mantenga
el enmudecimiento de audio libre de cualquier conexión.
Azul/blanco (7*)
Al terminal de control de relé de antena
automática (máx. 300 mA 12 V de CC).
Azul/blanco (6*)
Azul/blanco
Al terminal de control de sistema del amp. de
potencia (máx. 300 mA de 12 V CC).
Jack para antena
Violeta
Negro
Negro
1.5 m
Cable de antena (suministrado)
2 m
Cable de 26 clavijas
(suministrado)
Cable de 21 clavijas (suministrado)
Unidad oculta-alejada
La posición de los pinos del conector ISO difiere
de acuerdo al tipo de vehículo. Conecte 6* y 7*
cuando el pino 5 es un tipo de control de antena.
En otros tipos de vehículo, nunca conecte 6* y 7*.
