Aansluiten van de apparatuur
ENG/MASTER 96 INST
80
Stroomkabel
(Raadpleeg bladzijde 3 en 4 voor
details.)
Luidsprekerdraden
Wit
: Middentonen links +
Wit/zwart : Middentonen links ≠
Grijs : Middentonen rechts +
Grijs/zwart : Middentonen rechts ≠
Groen : Hoge tonen links +
Groen/zwart : Hoge tonen links ≠
Paars
: Hoge tonen rechts +
Paars/zwart : Hoge tonen rechts ≠
Antenne-aansluiting
DSP schakelaar
Zet de DSP schakelaar in de
hieronder afgebeelde stand.
Blauw/wit (6*)
Blauw/wit (7*)
Naar auto-antenne
relaisbedieningsaansluiting
(max. 300 mA 12 Volt gelijkstroom).
Blauw/wit
Naar de systeembedieningsaansluiting
van de eindversterker (max. 300 mA
12 Volt gelijkstroom).
Dit product
ISO aansluiting
Opmerking:
In bepaalde auto’s is de ISO aansluiting
mogelijk in tweeën verdeeld. U moet in
dat geval een verbinding met beide
aansluitingen maken.
30 cm

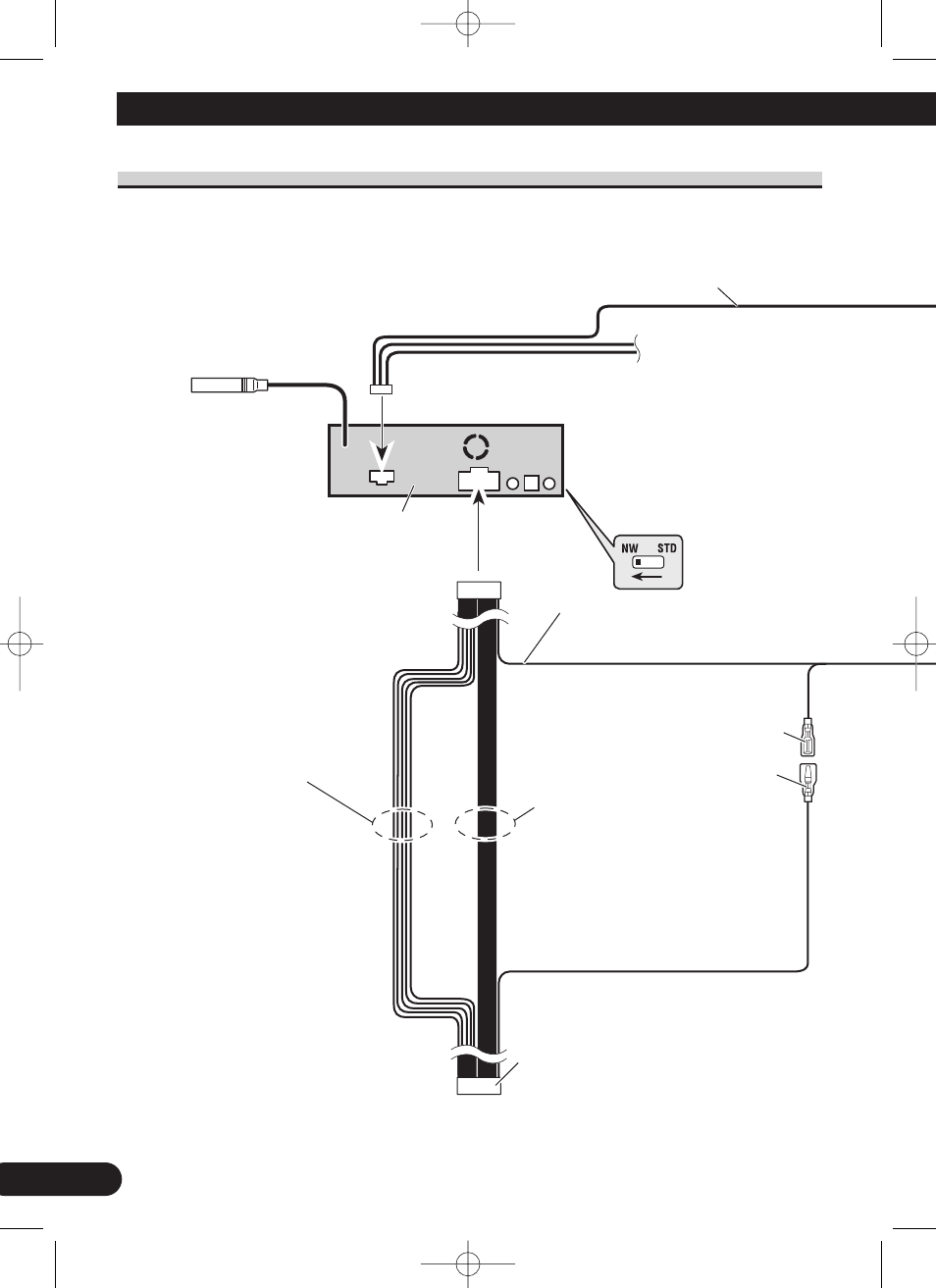

Aansluitdiagram voor de 3-weg netwerkstand met interne versterker
