Conexión de las unidades
ENG/MASTER 96 INST
24
Cable de alimentación
(Para los detalles, consulte
la página 3 a 4.)
Jack para antena
Conmutator de DSP
Conecte el conmutador de DSP
de acuerdo con la siguiente
ilustración.
Azul/blanco (6*)
Azul/blanco (7*)
Al terminal de control de relé de
antena automática (máx. 300 mA
12 V CC).
Azul/blanco
Al terminal de control del sistema del
amplificador de potencia (máx. 300 mA
12 V CC).
Este producto
Cables de altavoz
Blanco
: Rango medio izquierdo +
Blanco/negro : Rango medio izquierdo ≠
Gris
: Rango medio derecho +
Gris/negro
: Rango medio derecho ≠
Verde
: Rango alto izquierdo +
Verde/negro : Rango alto izquierdo ≠
Violeta
: Rango alto derecho +
Violeta/negro : Rango alto derecho ≠
Conector ISO
Nota:
En algunos vehículos, el conector ISO
puede estar dividido en dos partes. En
este caso, asegúrese de conectar a ambos
conectores.
30 cm

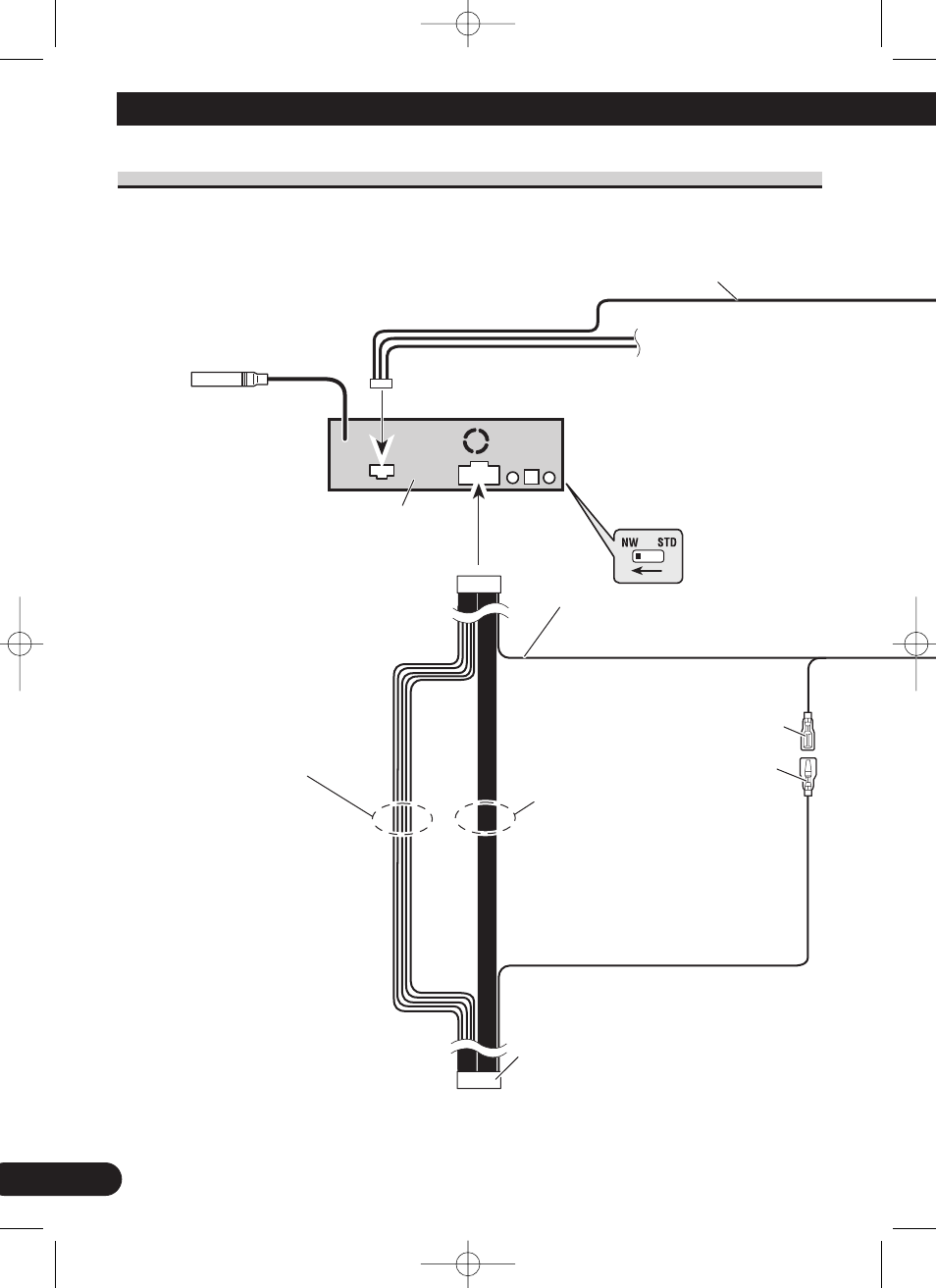

Diagrama de conexión para modo de red de 3 vías con amplificador interno
