3
Anschließen der Geräte
ENG/MASTER 96 INST
32
Sicherungswiderstand
1*
2*
4*
3*
5*
Sicherungshalter
(10 A)
ISO-Anschluss
Hinweis:
Bei einigen Fahrzeugen kann der ISO-
Steckverbinder in zwei Hälften geteilt sein. In
diesem Fall den Anschluss unbedingt an beiden
Steckverbindern vornehmen.
Gelb/schwarz
Falls Sie ein Gerät mit Stummschaltfunktion (Mute)
verwenden, verdrahten Sie dieses Kabel mit der Audio
Mute-Leitung am entsprechenden Gerät.
Andernfalls die Audio Mute-Leitung frei von
Anschlüssen lassen.
Schwarz (Erdung)
An die Karosserie (Metallteil) anschließen.
Orange/weiß
An Beleuchtungsschalterklemme.
Rot (4*)
An eine Stromversorgung
anschließen, (12 V Gleichspannung),
die mit dem Zündschloss ein-/
ausgeschaltet wird.
Gelb (2*)
An eine Stromversorgung
anschließen, die unabhängig vom
Zündschloss immer Strom führt.
Rot (5*)
Zubehör
(oder Reserve)
Gelb (3*)
Reserve
(oder Zubehör)
Kappe (1*)
Wenn dieser Steckverbinder nicht verwendet
wird, die Kappe aufgesetzt lassen.
Hinweis:
Je nach Art des Fahrzeugs besitzen 3* und 5*
u.U. unterschiedliche Funktionen. In einem
solchen Fall 2* mit 5* und 4* mit 3*
verbinden.
Verbinden Sie Leitungen
derselben Farbe miteinander.
Antennenbuchse
Sicherungswiderstand
15 cm

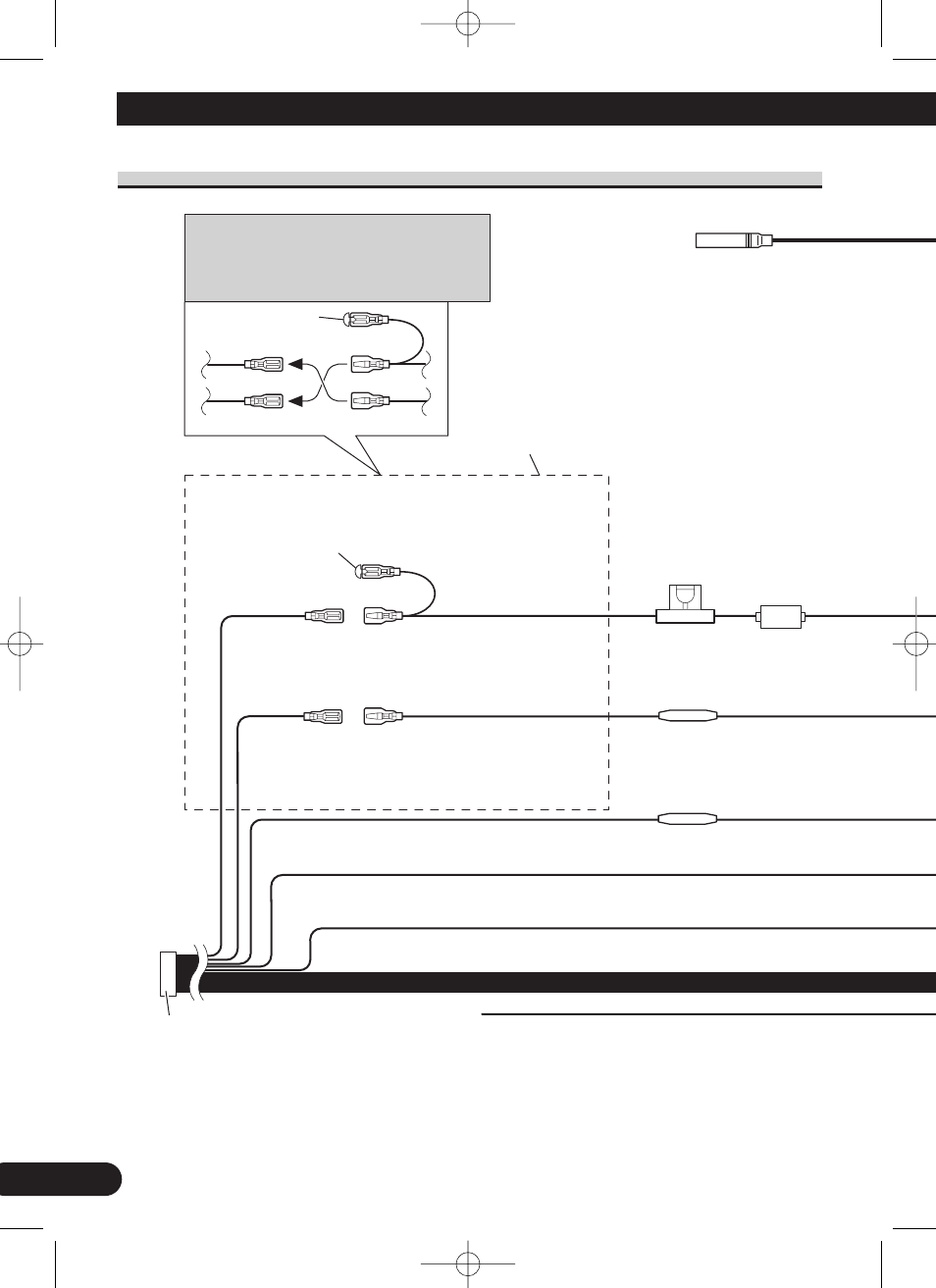

Stromkabelanschlussschema
