Page 60: Schema di collegamento dei cavi di alimentazione

3
Collegamento degli apparecchio
ENG/MASTER 96 INST
60
Resistenza fusibile
1*
2*
4*
3*
5*
Portafusibili
(10 A)
Connettore ISO
Nota:
In alcuni veicoli, il connettore ISO potrebbe
essere diviso in due. In tal caso, non mancare di
connettere ambedue i connettori.
Giallo/nero
Questo cavo deve essere collegato al cavo di silenziamento
audio dell’apparecchio provvisto della funzione di
silenziamento, qualora sia effettivamente utilizzato.
In caso contrario, non collegare affatto il cavo di
selinziamento audio.
Nero (massa)
Al telaio (parte metallica) dell’automobile.
Arancione/bianco
Al terminale dell’interruttore
di illuminazione.
Rosso (4*)
Collegare alla chiave
d’avviamento ON/OFF
(con corrente continua a 12 V).
Giallo (2*)
Al terminale constantemente
alimentato, qualunque sia la
posizione della chiave
d’accensione.
Rosso (5*)
Accessoria
(o riserva)
Giallo (3*)
Riserva (o
accessoria)
Cappuccio (1*)
Se questo terminale non è in uso,
non togliere il cappuccio.
Nota:
A seconda del tipo di veicolo, la funzione di
3* e 5* potrebbe essere differente. In tal caso
collegare sempre 2* a 5* e 4* a 3*.
Collegare fra loro cavi di
uguale colore.
Resistenza fusibile
15 cm
Terminal per antenna

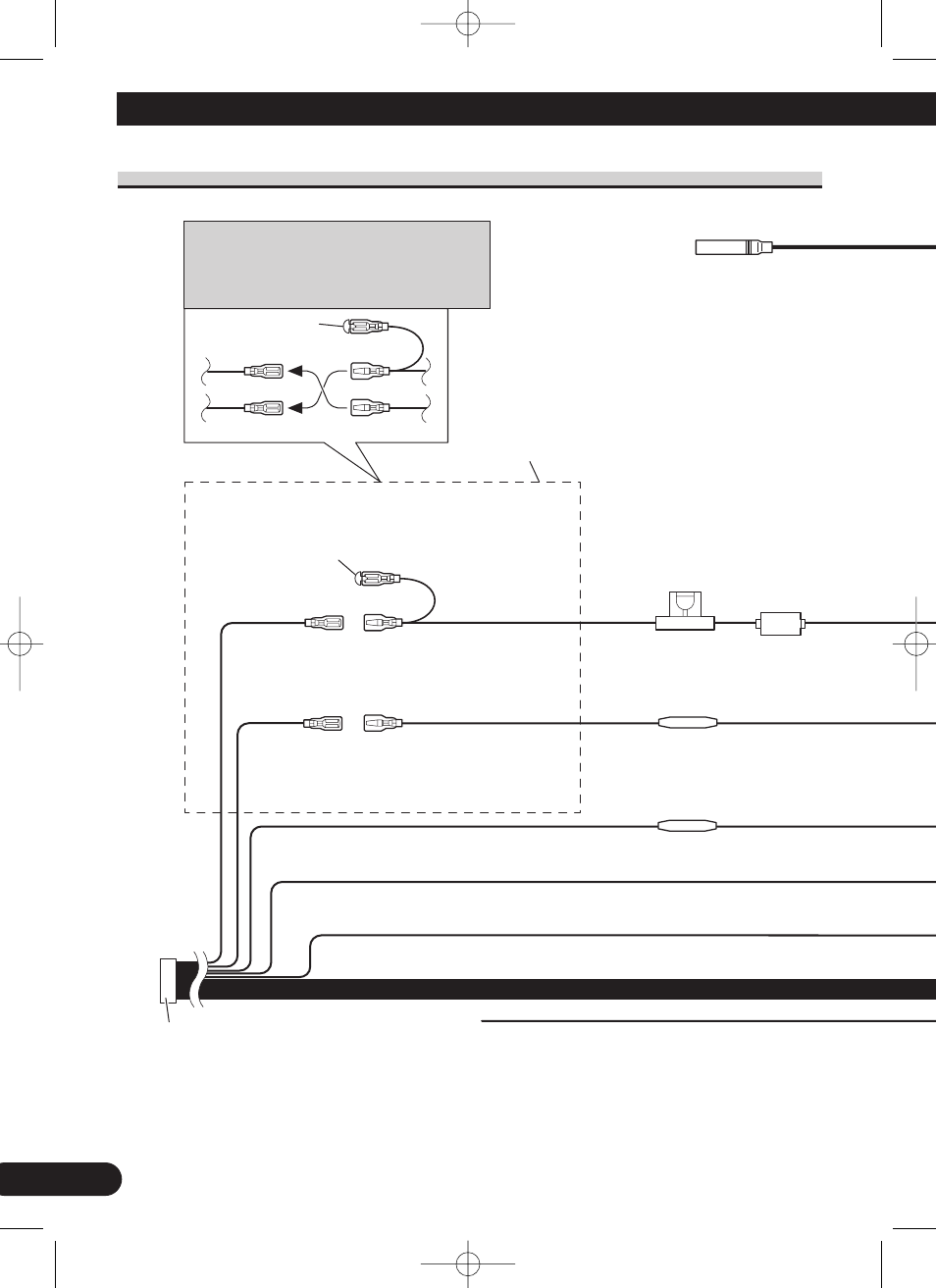

Schema di collegamento dei cavi di alimentazione
