47
ChH
中文

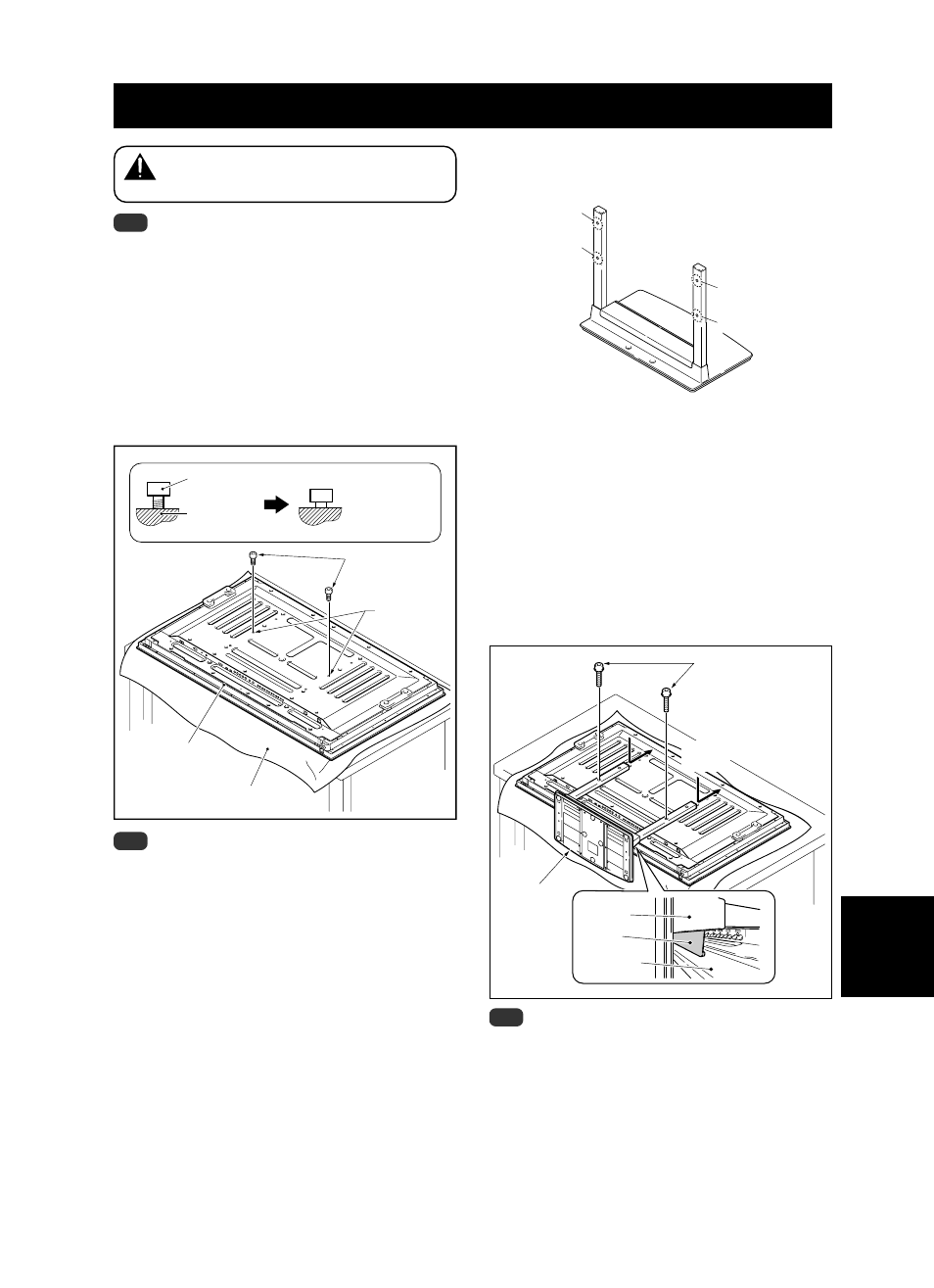

接合電漿顯示器
電漿顯示器的重量約為40公斤，欠缺深度亦不穩定。因
此，組裝及安裝須由兩人合力完成。
附註
請將螺栓垂直插入孔內。
請放置軟墊或護板以保護顯示器免於刮傷。
只可將電漿顯示器平放於桌上或類似的表面上組裝。
請移動支架管，使支架管螺絲孔能精確對齊連接主顯示器的螺帽。
1
在 電 漿 顯 示 器 平 放 時 ， 將 兩 只 安 裝 螺 栓 1
（M8 × 20 mm：黑色）插入並固定於電漿
顯示器機體中間的 "a" 固定孔內。
此時，請先上緊一只螺栓 1 ，直到從側面看不見螺紋為止
（螺栓如果完全鎖入，將無法接上顯示器）。
電漿顯示器
看不見螺紋時，停止
向下鎖入螺栓。
安裝螺栓 1
(M8 × 20 mm：黑色)
"a" 固定孔
( 位於電漿顯示器
中間的固定孔)
軟墊
安裝螺栓 1
電漿顯示器機體
附註
在放下電漿顯示器時，小心不要有所刮傷。
將支架用作桌架時，請注意支架管上的螺絲孔
請利用下圖中的 A 及 A’ 孔。
A´
A
A´
A
2
如上圖所示，將支架管固定孔 A 扣到安裝螺栓
1 的螺絲頭上，然後將支架向上滑入主顯示器，
直到與安裝螺栓 1 接合為止。
3
將安裝螺栓 2 （M8
× 40 mm：黑色）穿孔支
架管孔 A’ ，然後利用六角扳手將它們鎖入主電
漿顯示器內。
請確實將螺栓上緊。
4
利用六角扳手確實上緊安裝螺栓 1 。
請確實將螺栓上緊。
安裝螺栓 2
(M8 × 40 mm：黑色)
( 步驟3)
桌上支架
遮光罩
桌上支架
電漿顯示器
滑動支架
(
步驟2)
附註
接上電漿顯示器，使遮光罩能觸及其背面下方。
要將本產品安裝到機架內，請參閱第49頁。
注意
