3

Ja

日本語

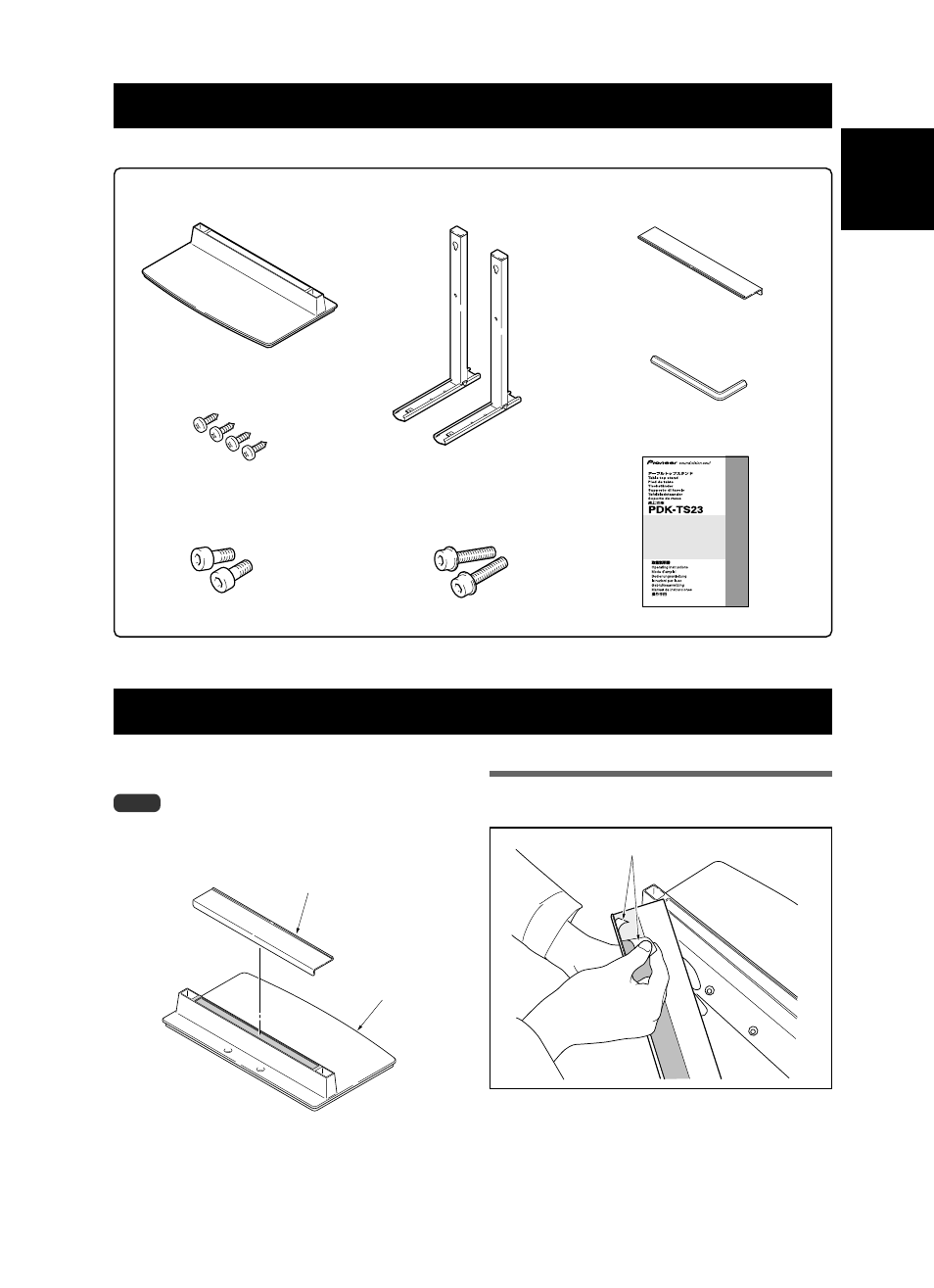

同梱された部品の確認

組み立て・設置の前に同梱された部品を確認してください。

遮光板の取り付け

ベースカバー × 1

スタンドパイプ（L、R 共通）× 2

六角レンチ（対辺寸法：6 mm）× 1

ねじ (4 mm × 10 mm) x 4

取付ボルト

1

（M8 × 20 mm：黒）× 2

取付ボルト

2

（M8 x 40 mm：黒）× 2

取扱説明書（本書）× 1

遮光板 × 1

製品背面に接続したケーブル類のベースカバーへの映り込み
を防止する部品です。

ご注意

平坦で安定した場所にベースカバーを固定してから、取り付けを

行ってください。

取り付け手順

1

遮光板の両面テープをはがす

それぞれの両面テープをはがす

遮光板

ベースカバー
