35
Du
Nederlands

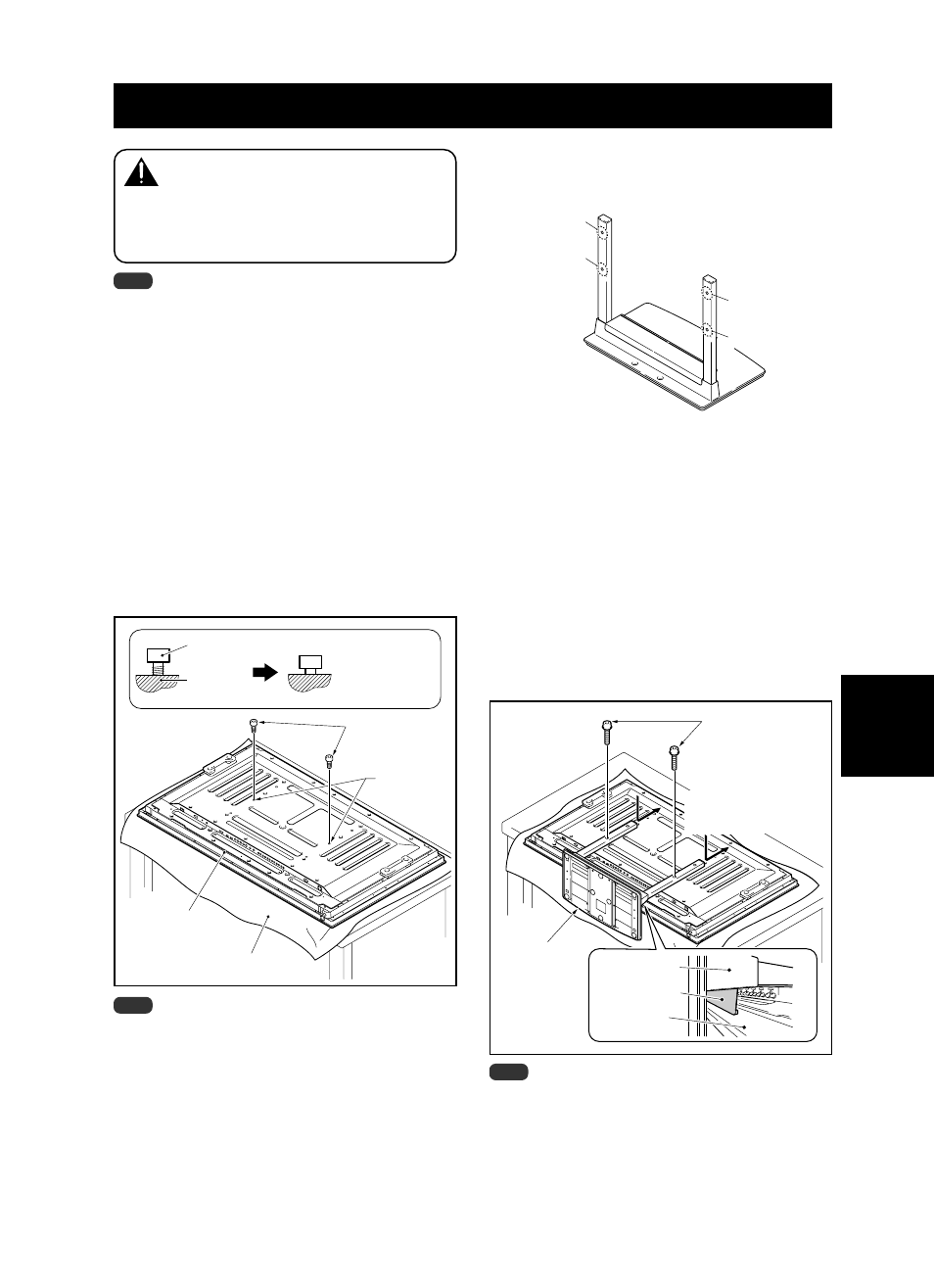

Bevestiging van de plasma-display
Plasma-display
Montagebouten 1
Behuizing
plasma-display
De schroef moet niet
verder worden
aangedraaid zodra
de groeven niet
langer zichtbaar zijn.
Montagebout 1
(M8 x 20 mm: zwart)
Doek
Gaten “a”
(gaten in het
midden van de
plasma-display)
Let op
Let op dat de plasma-display niet bekrast en beschadigd
raakt wanneer hij wordt neergelegd.
7 De schroefgaten van het opzetstuk wanneer de
staander op een tafel wordt gebruikt
Gebruik A en A’ in de volgende figuur.
A´
A
A´
A
2
Haak de opzetstukgaten A aan de
boutkoppen van de montagebouten 1
zoals in bovenstaande figuur aangegeven,
en schuif de staander vervolgens rechtop
in de hoofdplasma-display totdat deze op
de montagebouten aansluit 1.
3
Geleid de montagebouten 2 (M8 x 40 mm:
zwart) door de opzetstukken A’, en draai
deze vervolgens met de bijgeleverde
zeskantsleutel in de plasma-display.
Draai de bouten stevig aan.
4
Draai de montagebouten 1 stevig aan met
de bijgeleverde zeskantsleutel.
Draai de bouten stevig aan.
Plasma-display
Lichtafschermkap
Tafelbladstaander
Montagebouten 2
(M8 x 40 mm: zwart)
(Stap 3)
Schuif de staander in
de plasma-display
(Stap 2)
Tafelbladstaander
Let op
Bevestig de plasma-display zodanig dat de
lichtafschermkap de onderzijde van het achteroppervlak
van de display raakt.
Zie blz. 37 voor plaatsing op een rek etc.
Het gewicht van de plasma-display bedraagt ongeveer 40 kg,
vanwege hun vlakke vorm zijn ze instabiel. Vanwege hun
vlakke vorm zijn ze instabiel en zijn er tenminste twee
mensen nodig voor de montage en installatie.
Let op
Voeg de bouten verticaal in de gaten.
Plaats een doek of beschermkleed om de display te
beschermen tegen krassen en schade.
Monteer de plasma-display alleen wanneer deze vlak op
een tafel of andere gelijksoortige ondergrond ligt.
Beweeg de tafelbladstaander zodanig dat de schroefgaten
van de staander en de moeren ter bevestiging van de
hoofddisplay werden opgelijnd.
1
Wanneer de plasma-display vlak op de
tafel ligt kunnen de twee montagebouten
1 (M8 x 20 mm: zwart) in gaten “a” in het
midden van de behuizing van de plasma-
display worden ingebracht en vastgezet.
Nu kunnen deze bouten 1 worden aangedraaid totdat
de groeven niet langer vanaf de zijkant zichtbaar zijn (de
display kan niet worden aangebracht wanneer de
bouten volledig zijn aangedraaid).
Waarschuwing
