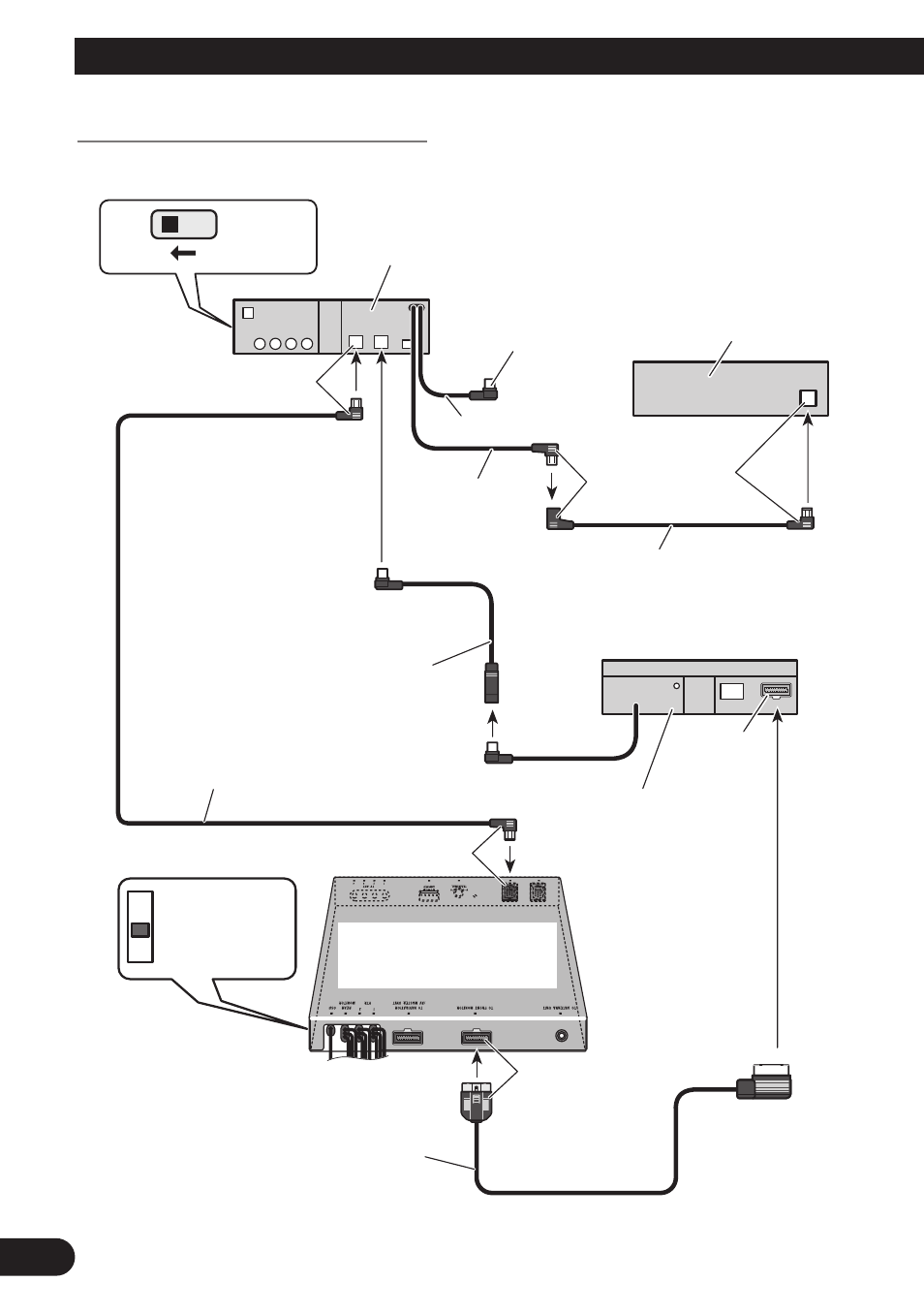

Conexión de las unidades
Sintonizador de TV
Hide-away (GEX-P7000TVP)
(vendido separadamente)
Cable IP-BUS
(suministrado con el sintonizador de TV)
Azul
Negro
Rojo
Verde
Cable de 20 patillas
(suministrado con la
presentación visual)
FM MODULATOR
IP-BUS MAIN UNIT
IP-BUS AV MASTER
STAND ALONE IP-BUS
Unidad principal
(vendido separadamente)
Este producto
Azul
Cable IP-BUS
(vendido separadamente)
15 cm
40 cm
Cable AV-BUS
(vendido
separadamente)
Rojo
Azul
Pantalla de visualización de
sistema de AV
(AVX-7300, por ejemplo)
(vendido separadamente)
No se usa.
Cuando conecte la unidad principal
Fig. 3
