2
Raccordements

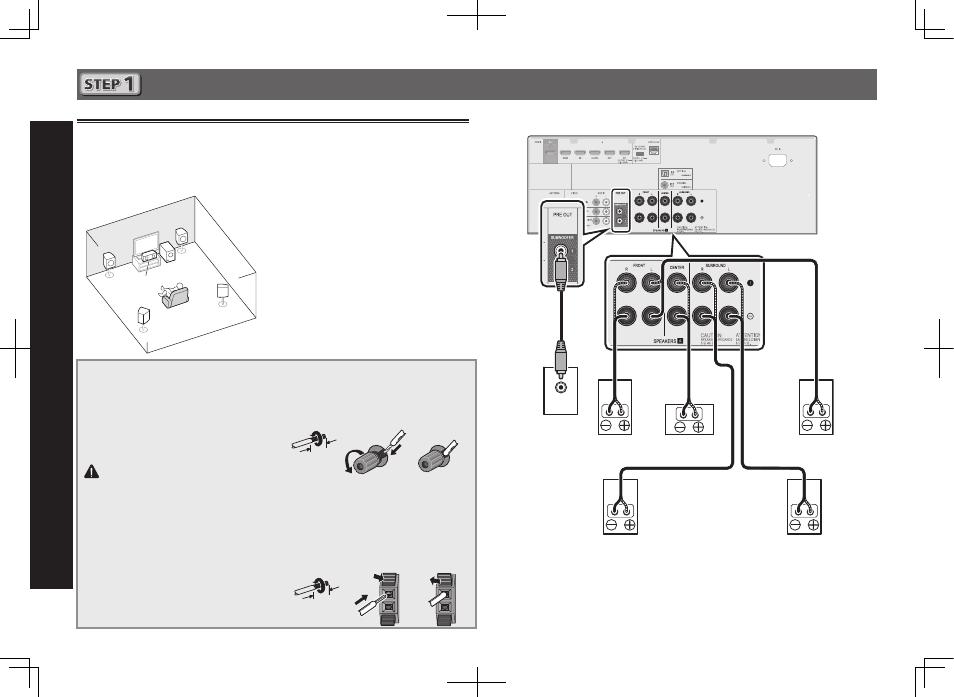

Raccordement des enceintes
Le récepteur fonctionnera avec seulement deux enceintes stéréo (les enceintes avant sur le schéma), mais il est
recommandé d’en utiliser au moins trois ; une configuration complète de huit enceintes est cependant idéale
pour la production du son surround.
Pour obtenir le meilleur son surround possible, installez vos enceintes conformément à l’illustration ci-dessous.
Système surround à 5.1 canaux :
Après avoir installé les enceintes, connectez-les comme indiqué ci-dessous.
LINE LEVEL
INPUT
L – Avant-gauche
C – Centre
R – Avant-droit
SL – Surround gauche
SR – Surround droit
SW – Caisson de graves
Raccordement des câbles d’enceintes
Vérifiez que l’enceinte droite est raccordée
à la borne droite (R) et que l’enceinte
gauche est raccordée à la borne gauche
(L). Assurez-vous également que les bornes
positive et négative (+/–) du récepteur sont
reliées aux bornes positive et négative des
enceintes.
ATTENTION
• Avant un raccordement ou une
modification de raccordement, mettez
l’appareil hors tension et débranchez
le cordon d’alimentation de la prise
secteur.
• Les bornes des haut-parleurs sont sous
une tension DANGEREUSE. Pour éviter
tout risque de décharge électrique lors
du branchement et du débranchement
des câbles de haut-parleur, débranchez
le cordon d’alimentation avant de
toucher des parties non isolées.
1 Torsadez ensemble les brins de fil dénudés.
2 Libérez la borne de l’enceinte et insérez-y
le fil.
3 Refermez la borne.
1 2 3
10 mm
Raccordez les bornes de l’enceinte centrale et
des enceintes surround du système VSX-424/
VSX-329, comme indiqué ci-dessous :
1 Torsadez ensemble les brins de fil dénudés.
2 Poussez sur les languettes pour les
ouvrir et insérez le fil dénudé.
3 Relâchez les languettes.
1 2 3
10 mm
R
SL
L
SW
C
SR
Caisson de
basses (SW)
Avant-droit (R)
Surround droit
(SR)
Surround gauche
(SL)
Avant-gauche (L) Centre (C)
VSX-824
Le type des bornes de l’enceinte centrale et des enceintes surround du système VSX-424/
VSX-329 est différent des bornes illustrées dans diagramme ci-dessus.
Vous pouvez utiliser des enceintes ayant une impédance nominale comprise entre 6
W et 16 W.
