Anschließen eines Fernsehers und
von Wiedergabe-Geräten
Hinweis
• Informieren Sie sich in den Bedienungsanweisungen auf
der mitgelieferten CD-ROM, wenn Sie einen Fernseher
oder ein Wiedergabegerät mit einer anderen Methode als
einem HDMI-Anschluss anschließen wollen.
• Informieren Sie sich in den Bedienungsanweisungen auf
der mitgelieferten CD-ROM über andere Geräteanschlüsse.
ACHTUNG
• Beim Anschließen und Trennen des Netzkabels immer
den Stecker anfassen. Ziehen Sie den Stecker nicht durch
Ziehen am Kabel heraus, und berühren Sie das Netzkabel
niemals mit nassen Händen, da dies einen Kurzschluss
oder einen elektrischen Schlag verursachen könnte.
Das Gerät, Möbelstücke oder andere Gegenstände nicht
auf das Netzkabel stellen und jegliches Einklemmen
des Netzkabels vermeiden. Niemals einen Knoten ins
Netzkabel machen oder es an anderen Kabeln festbinden.
Das Netzkabel sollte so verlegt werden, dass niemand
darauf treten kann. Ein beschädigtes Netzkabel kann
einen Brand oder einen elektrischen Schlag verursachen.
Überprüfen Sie das Netzkabel hin und wieder. Bei
Beschädigung wenden Sie sich bitte wegen Ersatz an die
nächste Pioneer-Kundendienststelle.
VORSICHTSHINWEIS ZUR BELÜFTUNG
Bei der Aufstellung dieses Gerätes muss für einen
ausreichenden Freiraum gesorgt werden, um eine
einwandfreie Wärmeabfuhr zu gewährleisten
(mindestens 40 cm oberhalb des Gerätes, 20 cm hinter
dem Gerät und jeweils 20 cm an der Seite des Gerätes).
WARNUNG
Im Gerätegehäuse sind Ventilationsschlitze und andere
Öffnungen vorgesehen, die dazu dienen, eine
Überhitzung des Gerätes zu verhindern und einen
zuverlässigen Betrieb zu gewährleisten. Um
Brandgefahr auszuschließen, dürfen diese Öffnungen
auf keinen Fall blockiert oder mit Gegenständen (z.B.
Zeitungen, Tischdecken und Gardinen) abgedeckt
werden, und das Gerät darf beim Betrieb nicht auf
einem dicken Teppich oder Bett aufgestellt sein.
D3-4-2-1-7b*_A1_De

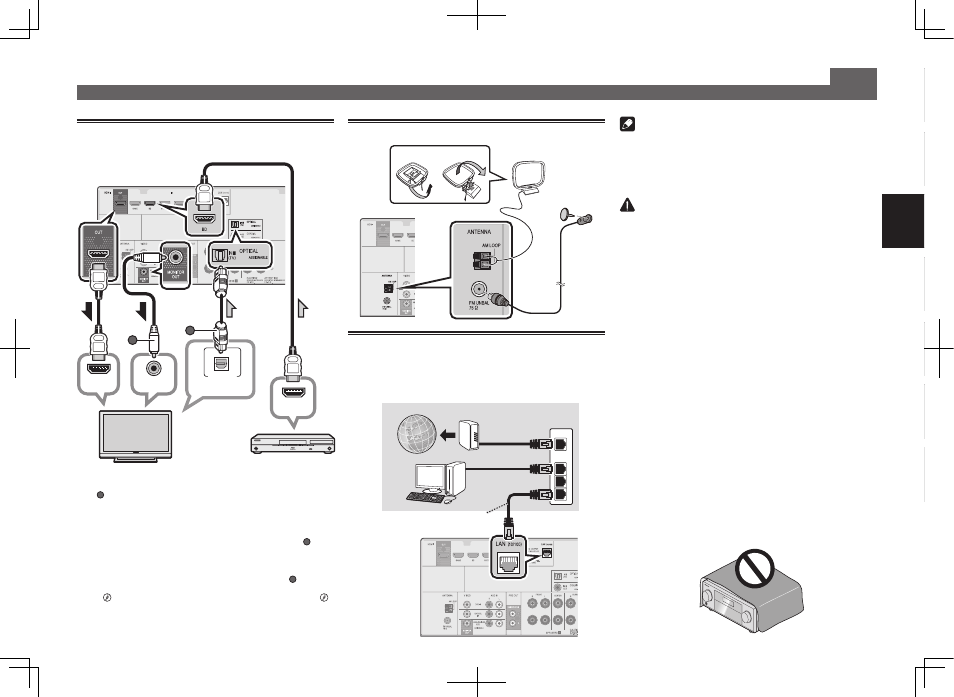

Anschlüsse (Fortsetzung)
Anschluss der Antennen
2 1 MW-Rahmenantenne
UKW-Drahtantenne
VSX-824
Herstellen der Verbindung
zum Netzwerk über die LAN-
Schnittstelle
Nur VSX-824/VSX-529
WAN
3
2
1
LAN
LAN-Kabel (getrennt erhältlich)
Router
Modem
Computer
Internet
HDMI IN
HDMI OUT
DIGITAL AUDIO OUT
OPTICAL
B
VIDEO IN
A
HDMI-/DVI-kompatibler Fernseher
VSX-824
• Nur VSX-424/VSX-329: Das Composite-Videokabel-
( A )-Anschluss ist erforderlich, um OSD der Einheit auf dem Fernseher
zu sehen.
• Nur VSX-824/VSX-529: OSD wird nur vom Anschluss HDMI OUT
ausgegeben.
• Wenn der Fernseher die HDMI-Audiorückkanal-Funktion (ARC, Audio
Return Channel) nicht unterstützt, ist der optische Digitalkabel-( B )-
Anschluss erforderlich, um den Fernsehton über den Receiver zu hören.
• Wenn der Fernseher die HDMI-Audiorückkanal-Funktion unterstützt, wird
der Fernsehton über den HDMI-Anschluss in den Receiver eingegeben,
so dass es nicht erforderlich ist, ein optisches Digitalkabel ( B )
anzuschließen. Stellen Sie in diesem Fall ARC in HDMI Setup auf ON ein
l „Das HDMI-Einrichtungsmenü“ auf Seite 36 (VSX-424/VSX-329),
„HDMI Setup“ auf Seite 56 (VSX-824/VSX-529).
• Zu Richtungen an Anschlüssen und die Einrichtung des Fernsehers siehe
die Bedienungsanleitung für den Fernseher.
VSX-824
HDMI-/DVI-kompatibler
Blu-ray-Disc-Player, usw.
