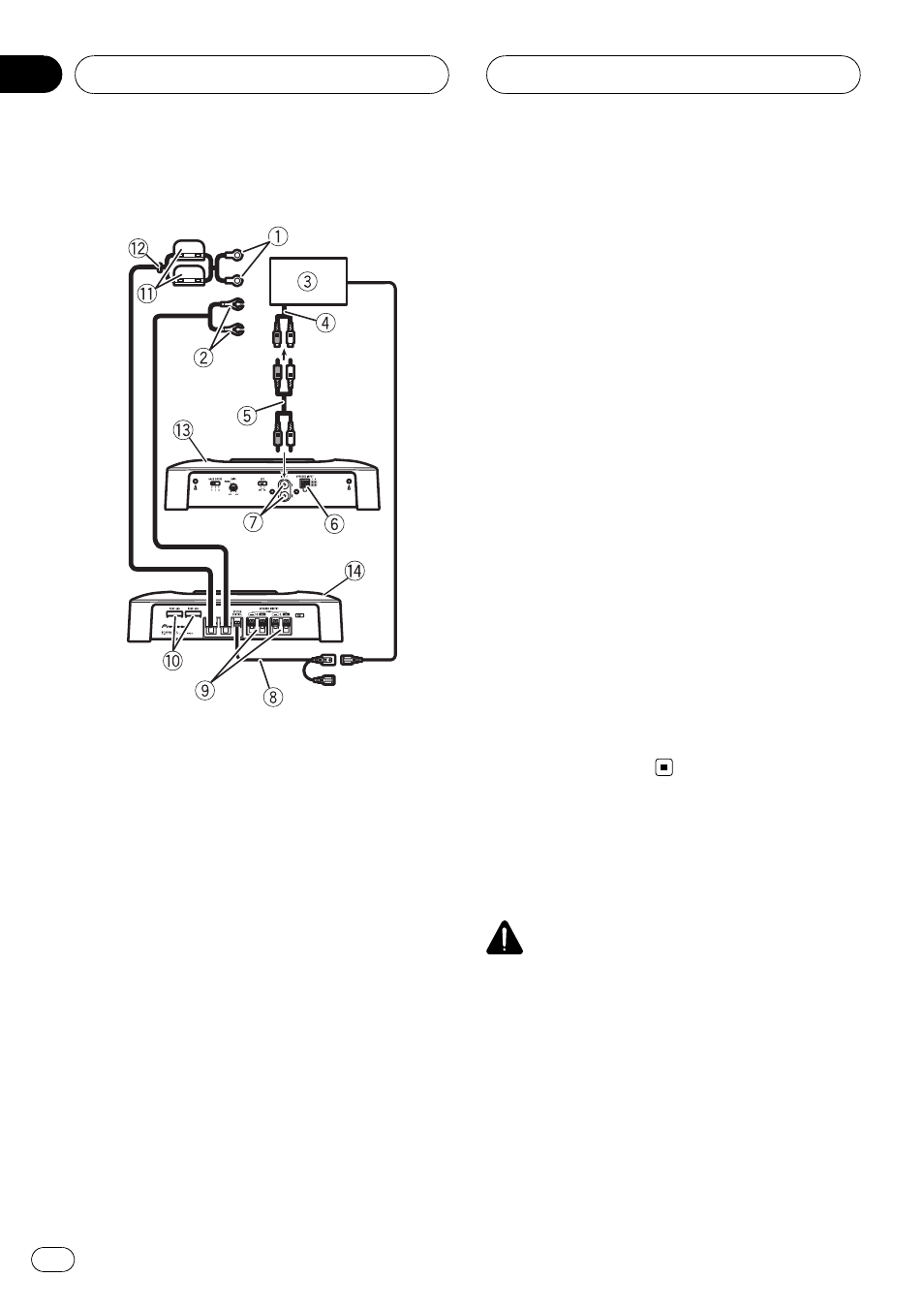

Схема подключения
1 Специальный красный провод для по-
дключения к аккумулятору
RD-223 (приобретается отдельно)
После подключения всех проводов уси-
лителя последним подключите провод,
идущий от клеммы усилителя к поло-
жительной (+) клемме аккумулятора.
2 Провод заземления (черный)
RD-223 (приобретается отдельно)
Подключите к металлической части шасси.
3 Автомобильная аудиосистема с выходны-
ми гнездами для подключения кабеля RCA
(приобретается отдельно)
4 Внешний выход
5 Соединительный провод с штекерами RCA
(приобретается отдельно)
6 Входное гнездо громкоговорителя
Инструкции по подключению громкогово-
рителей см. в разделе, указанном ниже.
См.
Подключения с использованием вход-
ного провода громкоговорителя на стр. 86.
7 Входное гнездо RCA
8 Провод для подключения системы дистан-
ционного управления (приобретается
отдельно)
Подключите штекерный вывод провода к
разъему системы дистанционного
управления автомобильной аудиосисте-
мой (SYSTEM REMOTE CONTROL). Гнездо-
вой вывод можно подключить к разъему
реле управления антенной аудиосистемы.
Если у автомобильной аудиосистемы от-
сутствует разъем для подключения систе-
мы дистанционного управления,
подключите штекерный вывод к клемме
питания через замок зажигания.
9 Выходные клеммы для подключения гром-
коговорителей
Инструкции по подключению громкогово-
рителей см. в разделе, указанном ниже.
См.
Подключения с использованием вход-
ного провода громкоговорителя на стр. 86.
a Плавкий предохранитель (30 A) × 2
b Плавкий предохранитель (30 A) × 2
c Проходная изолирующая втулка
d Задняя панель
e Передняя панель
Перед подключением
усилителя
ПРЕДУПРЕЖДЕНИЕ
! Закрепите провода при помощи зажимов
или изоляционной ленты. Чтобы защитить
проводку, заизолируйте участки, соприка-
сающиеся с металлическими частями, с
помощью изоляционной ленты.
! Не нарушайте изоляцию проводов питания
для подачи питания на другое оборудова-
ние. Провода имеют ограниченную допу-
стимую нагрузку по току.
Подключение устройств
Ru
84
