Anschließen der
Leistungsklemme
! Die Verwendung einer roten Spezialbatterie
und eines Erdungskabels RD-223 (separat
erhältlich) wird empfohlen. Verbinden Sie
das Batteriekabel direkt mit dem positiven
Pol
+ der Autobatterie und das Erdungska-
bel mit der Fahrzeugkarosserie.
WARNUNG
Wenn das Batteriekabel mit Hilfe der Klem-
menschrauben nicht sicher an der Klemme be-
festigt wird, besteht die Gefahr von Überhitzung,
Betriebsstörungen und Körperverletzungen, u. a.
von leichten Verbrennungen.
1 Führen Sie das Batteriekabel vom Mo-
torraum in das Fahrzeuginnere.
Wenn Sie alle anderen Verstärkeranschlüsse
vorgenommen haben, verbinden Sie die Batte-
riekabelklemme des Verstärkers mit dem posi-
tiven Pol (
+) der Batterie.

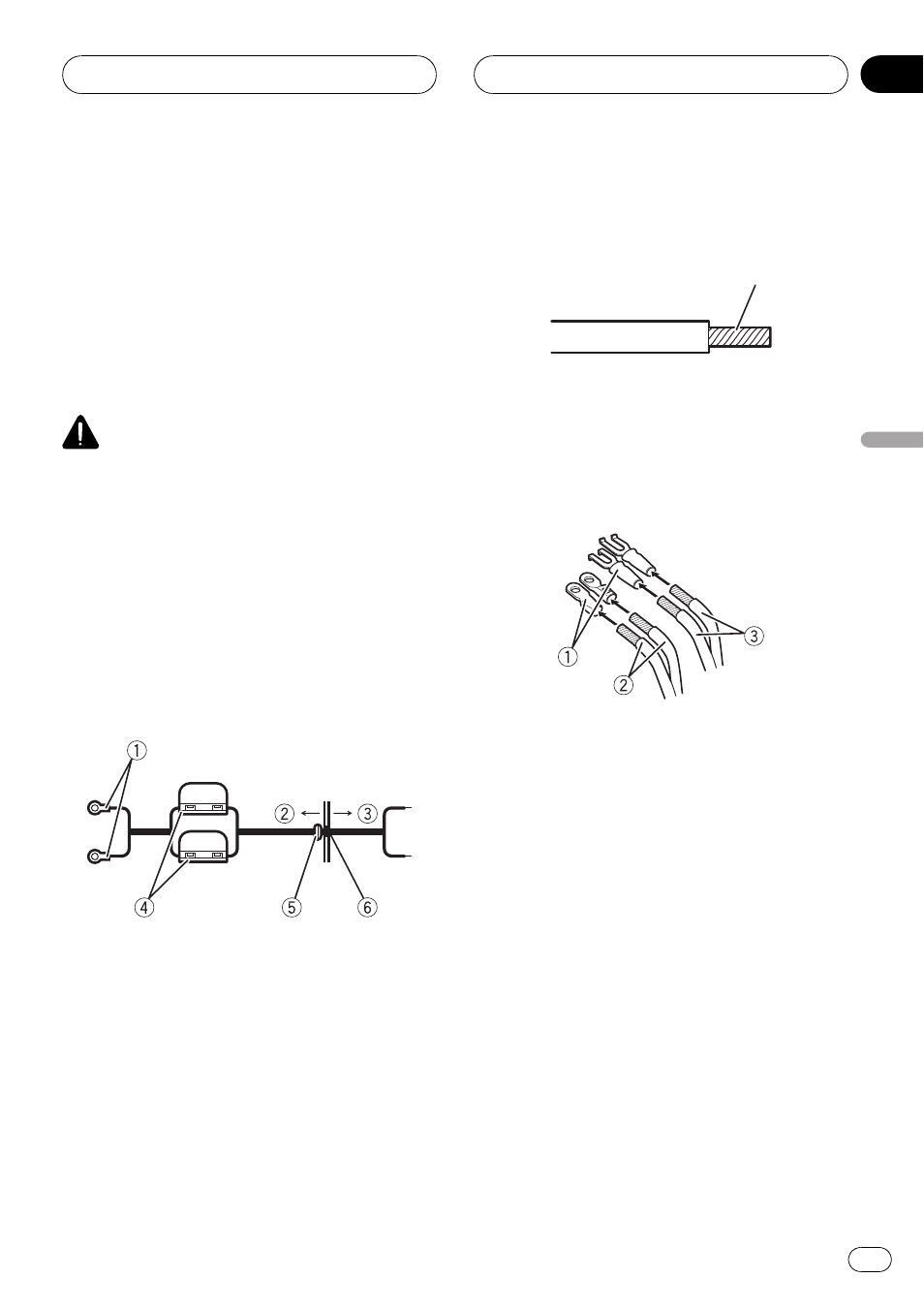

1 Positiver Pol (+)
2 Motorraum
3 Fahrzeuginnenraum
4 Sicherung (30 A) 2×
5 Führen Sie die O-Ring-Gummidichtung in
die Karosserie ein.
6 Bohren Sie ein 14-mm-Loch in die Karosse-
rie.
2 Verdrillen Sie das Batterie-, das Erd-
ungs- und das Systemfernbedienungska-
bel.
Verdrillung
3 Bringen Sie Kabelschuhe an den Kabel-
enden an. Die Kabelschuhe sind nicht im
Lieferumfang enthalten.
Verwenden Sie Zangen oder ähnliches Werk-
zeug, um die Kabelschuhe fest an die Kabel
anzupressen.
1 Kabelschuh
2 Batteriekabel
3 Erdungskabel
4 Schließen Sie die Kabel an die Klemmen
an.
Befestigen Sie die Kabel sicher mit Hilfe der
Klemmenschrauben.
Anschließen der Geräte
