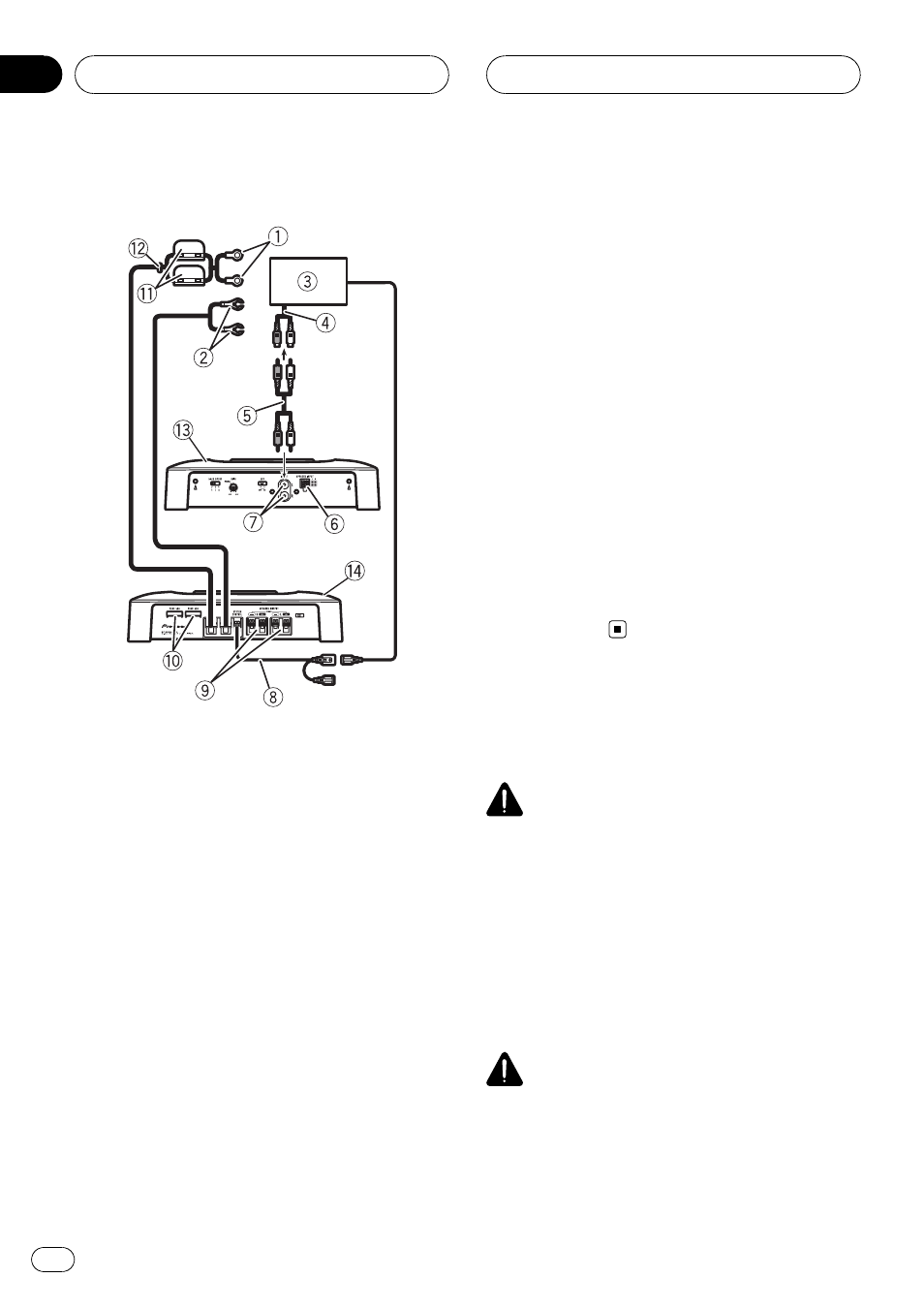

Schema di collegamento
1 Cavo batteria rosso speciale
RD-223 (venduto a parte)
Dopo aver eseguito tutti gli altri collegamenti
all
’amplificatore, collegare il terminale del
cavo batteria al terminale positivo (
+) della
batteria.
2 Cavo di messa a terra (nero)
RD-223 (venduto a parte)
Collegare alla scocca metallica o allo chassis.
3 Car stereo con connettori di uscita RCA (ven-
duta a parte)
4 Uscita esterna
5 Cavi di collegamento con spine RCA (venduti
a parte)
6 Terminale d’ingresso degli altoparlanti
Vedere la sezione seguente per istruzioni sul
collegamento degli altoparlanti. Vedere Colle-
gamenti utilizzando un cavo di ingresso alto-
parlanti a pagina 60.
7 Connettore d’ingresso RCA
8 Cavo telecomando sistema (venduto a parte)
Collegare il terminale maschio di questo cavo
al terminale del telecomando del sistema car
stereo (
SYSTEM REMOTE CONTROL). Il ter-
minale femmina può essere collegato al termi-
nale di controllo del relè dell
’antenna
automatica. Se il car stereo non è dotato di
terminale per il telecomando del sistema, col-
legare il terminale maschio al terminale di ali-
mentazione tramite l
’interruttore della chiave
di avviamento.
9 Terminali di uscita altoparlanti
Vedere la sezione seguente per istruzioni sul
collegamento degli altoparlanti. Vedere Colle-
gamenti utilizzando un cavo di ingresso alto-
parlanti a pagina 60.
a Fusibile (30 A) × 2
b Fusibile (30 A) × 2
c Anello
d Lato posteriore
e Lato frontale
Prima di collegare
l
’amplificatore
AVVERTENZA
! Assicurare i cavi con morsetti per cavi o na-
stro adesivo. Per proteggere il cablaggio, av-
volgere il nastro adesivo intorno al cablaggio
nei punti in cui esso si trova a contatto con
parti metalliche.
! Non tagliare mai l’isolante della sorgente di
alimentazione per collegare l
’alimentazione
ad altri apparecchi. La capacità di carico di
corrente del cavo è limitata.
ATTENZIONE
! Non cortocircuitare mai i cavi, altrimenti il cir-
cuito di protezione potrebbe non funzionare
correttamente.
Collegamento delle unità
It
58
Sezione
03
