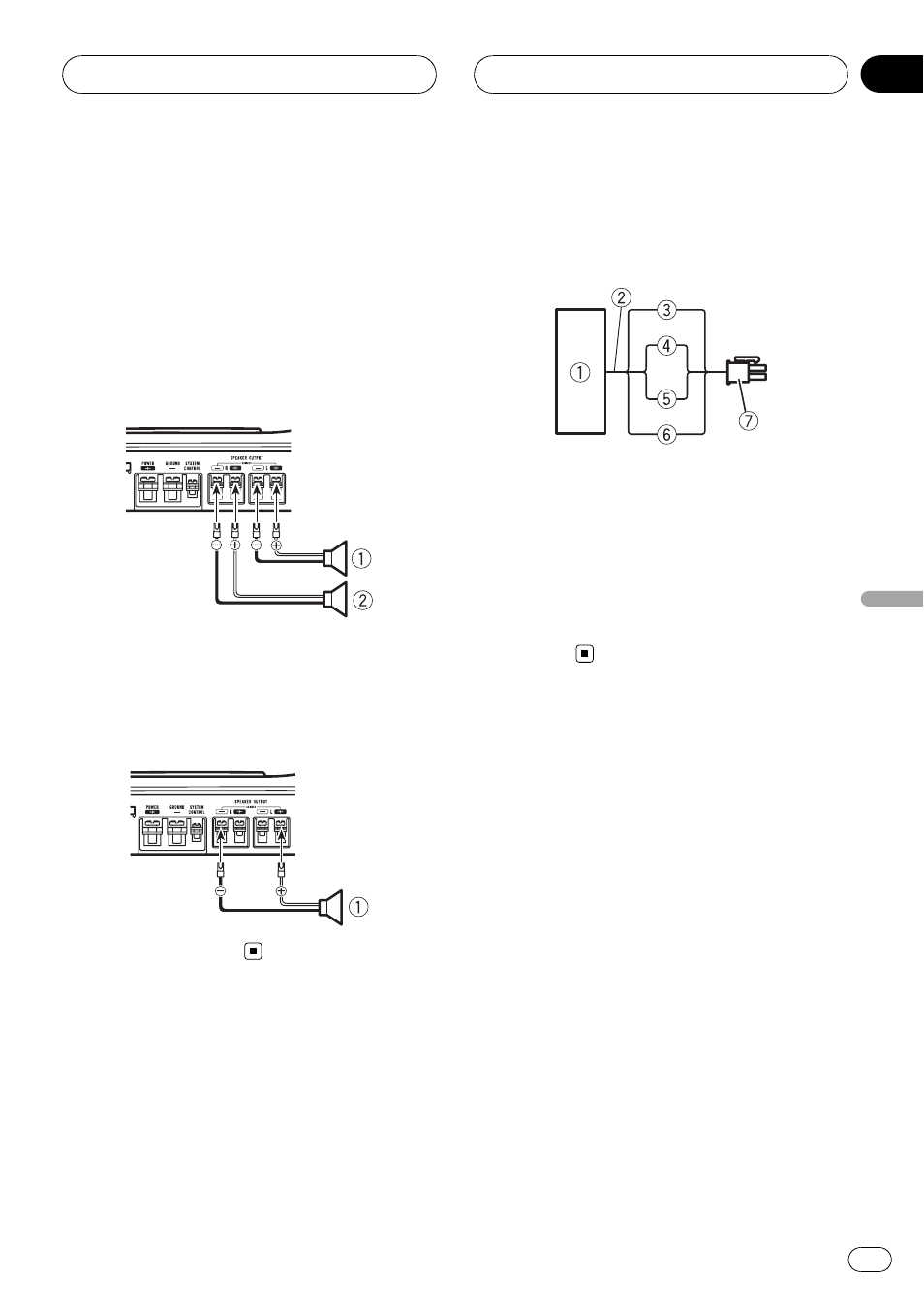

Connexion des haut-parleurs
Le mode de sortie des haut-parleurs peut être
deux canaux (stéréo) ou un canal (mono).
Connectez les fils des haut-parleurs en fonc-
tion du mode selon les illustrations ci-des-
sous.
Sortie deux canaux (stéréo)
1 Haut-parleur (gauche)
2 Haut-parleur (droit)
Sortie un canal
1 Haut-parleur (mono)
Connexions lors de
l
’utilisation du fil d’entrée
des haut-parleurs
Connectez les fils de sortie des haut-parleurs
du système stéréo du véhicule à l
’amplifica-
teur à l
’aide du fil d’entrée des haut-parleurs
fourni.
! Ne connectez pas simultanément l’entrée
RCA et l
’entrée des haut-parleurs.
1 Système stéréo du véhicule
2 Sortie des haut-parleurs
3 Gris : + droite
4 Gris/noir : * droite
5 Blanc/noir : * gauche
6 Blanc : + gauche
7 Connecteur d’entrée des haut-parleurs
Vers la borne d
’entrée des haut-parleurs de
l
’appareil.
