Pioneer AVD-W7900 - Manual (Page 29)

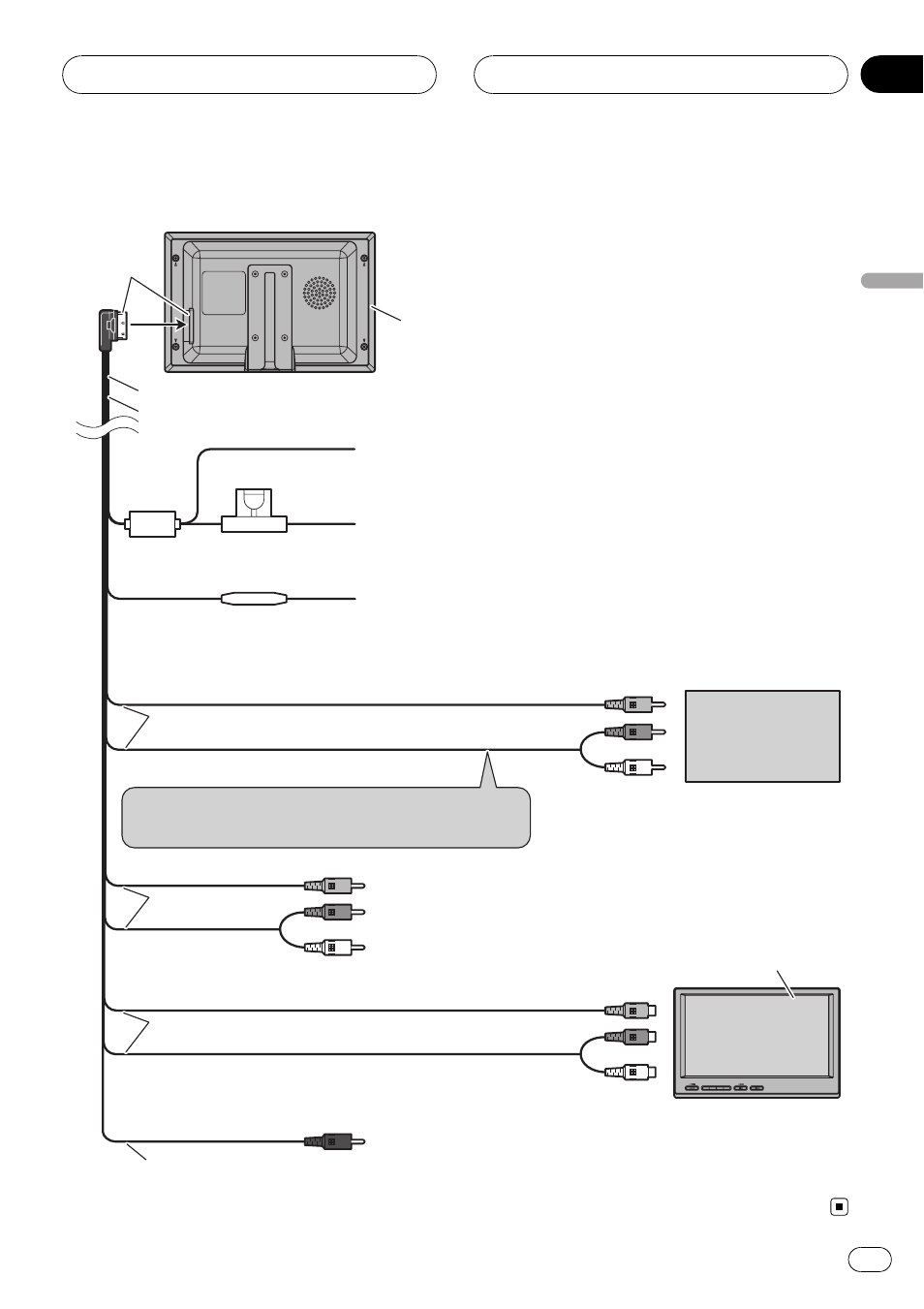

Diagrama de conexión
Negro (toma de tierra del chasis)
Conectar a una parte metálica limpia, sin pintura.
Resistencia del fusible
Rojo
Conectar al terminal controlado por la llave de encendido
(12 V CC).
Fusible (4 A)
Amarillo
Conectar al terminal de alimentación constante 12 V.
Cable de alimentación
Negro
Unidad de display
4 m
Componente
de vídeo externo
(se vende por
separado)
Entrada de vídeo 1 (
VIDEO 1 INPUT)
Entrada de audio 1 (
AUDIO 1 INPUT)
Conectar a la salida de vídeo
Conectar a las salidas de audio
Entrada de vídeo 2 (
VIDEO 2 INPUT)
Entrada de audio 2 (
AUDIO 2 INPUT)
Salida de vídeo (
VIDEO OUTPUT)
Salida de audio (
AUDIO OUTPUT)
Conectar a la entrada de vídeo 1
Conectar a la entrada de audio 1
Salida de señal del mando a distancia (
REMOTE
CONTROLLER SIGNAL OUTPUT): No se utiliza.
3 m
3 m
3 m
3 m
AVD-W7900
(se vende por
separado)
Conectar al terminal que no está unido al ajuste
de volumen.
Conexión e instalación
Es
29
Sección
Español
04
