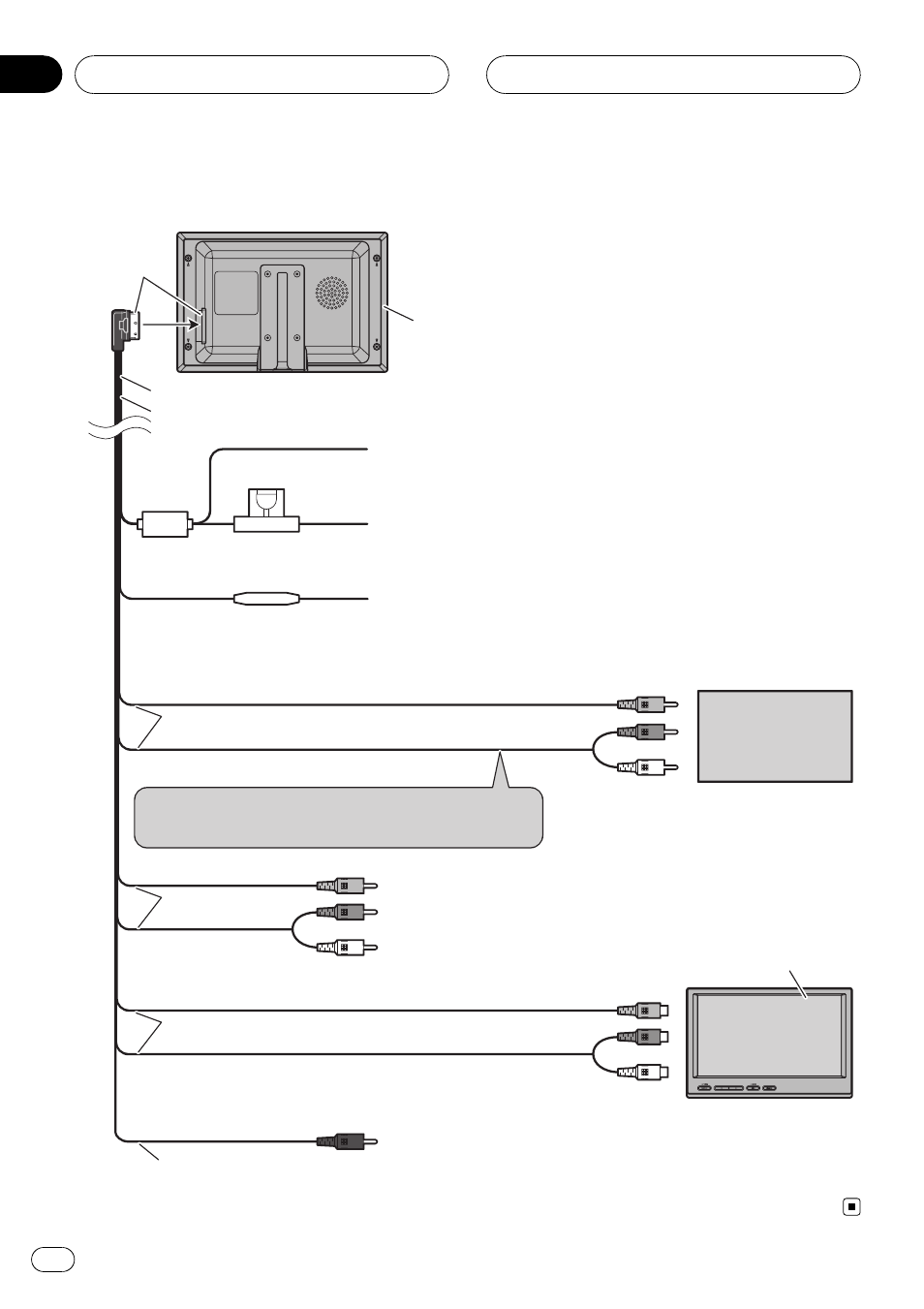

Схема подключения
Черный (заземление на массу)
Подведите к чистой, очищенной от краски металлической
поверхности.
Резистор-предохранитель
Красный
Подключите к клемме, на которое подается напряжение
(12 В постоянного тока) при включении зажигания.
Плавкий
предохранитель (4 A)
Желтый
Подключите к клемме источника постоянного тока 12 В.
Шнур питания
Черный
Дисплей
4 м
Внешний
видеокомпонент
(приобретается
отдельно)
Вход видеосигнала 1 (VIDEO 1 INPUT)
Вход аудиосигнала 1 (AUDIO 1 INPUT)
Подключите к выходу видеосигнала
Подключите к выходам
аудиосигнала
Вход видеосигнала 2 (VIDEO 2 INPUT)
Вход аудиосигнала 2 (AUDIO 2 INPUT)
Выход видеосигнала (VIDEO OUTPUT)
Выход аудиосигнала (AUDIO OUTPUT)
Подключите к входу
видеосигнала 1
Подключите к входу
аудиосигнала 1
Выход сигнала пульта дистанционного управления
(REMOTE CONTROLLER SIGNAL OUTPUT):
Не используется.
3 м
3 м
3 м
3 м
AVD-W7900
(приобретается
отдельно)
Подсоедините к разъему, не связанному с
регулировкой громкости.
Установка и подключение
