Pioneer PDK-TS24 - Manual (Page 13)

13
Fr
Fran
çais
11
Vue latérale
12 mm à 15 mm

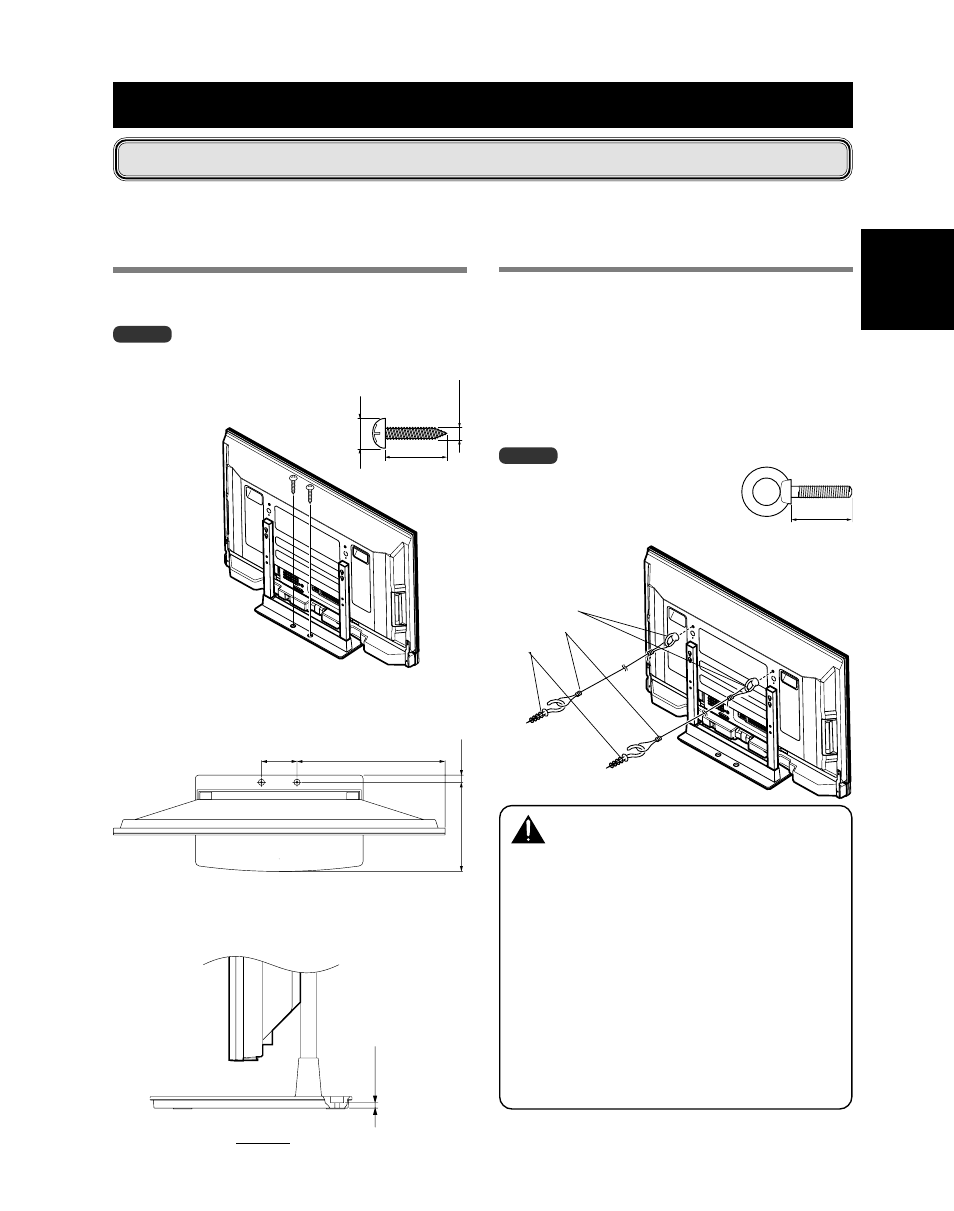

Utilisation d’un mur pour stabiliser le
support
1
Fixation des boulons empêchant la chute
sur l’écran à plasma.
2
Utilisation de câbles solides pour stabiliser
le dispositif contre un mur, un pilier ou tout
autre élément stable, avec fermeté et de
façon appropriée.
Ces opérations doivent être effectuées de la même
manière à gauche et à droite.
Remarque
Utilisez des crochets, des cordes ou
d’autres dispositifs de fixation en vente
dans le commerce.
Crochet recommandé : Diamètre nominal
M8, longueur de 12 mm à 15 mm.
1
Crochet
2
Câble
Attache
Stabilisation sur un meuble de
télévision ou une autre surface
Stabilisez le support comme indiqué sur le schéma à l’aide de
vis vendues dans le commerce.
Remarque
Pour stabiliser l’écran à plasma sur un meuble de télévision,
utilisez des vis de 6 mm de diamètre nominal.
Pour sélectionner les vis, consultez si nécessaire un installateur
professionnel.
Après avoir installé le support, veillez à prendre les précautions nécessaires pour qu’il ne tombe pas.
En raison de son poids, toute chute de l’écran à plasma risque de blesser quelqu’un.
Pour plus de sécurité, veillez à prendre toutes les mesures nécessaires pour que votre écran à plasma ne chute pas.
Position des vis de fixation à la table et au sol
Pour stabiliser l’écran à plasma sur un meuble de
télévision, utilisez des vis de 6 mm de diamètre nominal.
Unité : mm
*: Ecran d'affichage 50 pouces
**:Ecran d'affichage 42 pouces
301
24
120 460**
552*
Prévenir toute chute de l’équipement
Dimension sans haut-parleurs
• Choisissez toujours une table ou une portion du sol
avec une force suffisante pour supporter l’écran à
plasma. Il en résulterait autrement des blessures
corporelles et des dégâts physiques.
• Le cas contraire, l’écran plasma pourrait tomber et
provoquer des dégâts.
• Les vis, crochets et autres raccords que vous utilisez pour
fixer en place l’écran à plasma afin de l’empêcher de basculer
dépendront de la composition et de l’épaisseur de la surface
sur laquelle vous le fixez.
• Sélectionnez les vis, crochets et autres raccords appropriés
après avoir tout d’abord soigneusement inspecté la surface
pour déterminer sa composition et son épaisseur et après
avoir pris contact avec un installateur professionnel si besoin
est.
Min. 20 mm
9 mm
à
15 mm
6 mm
Attention
