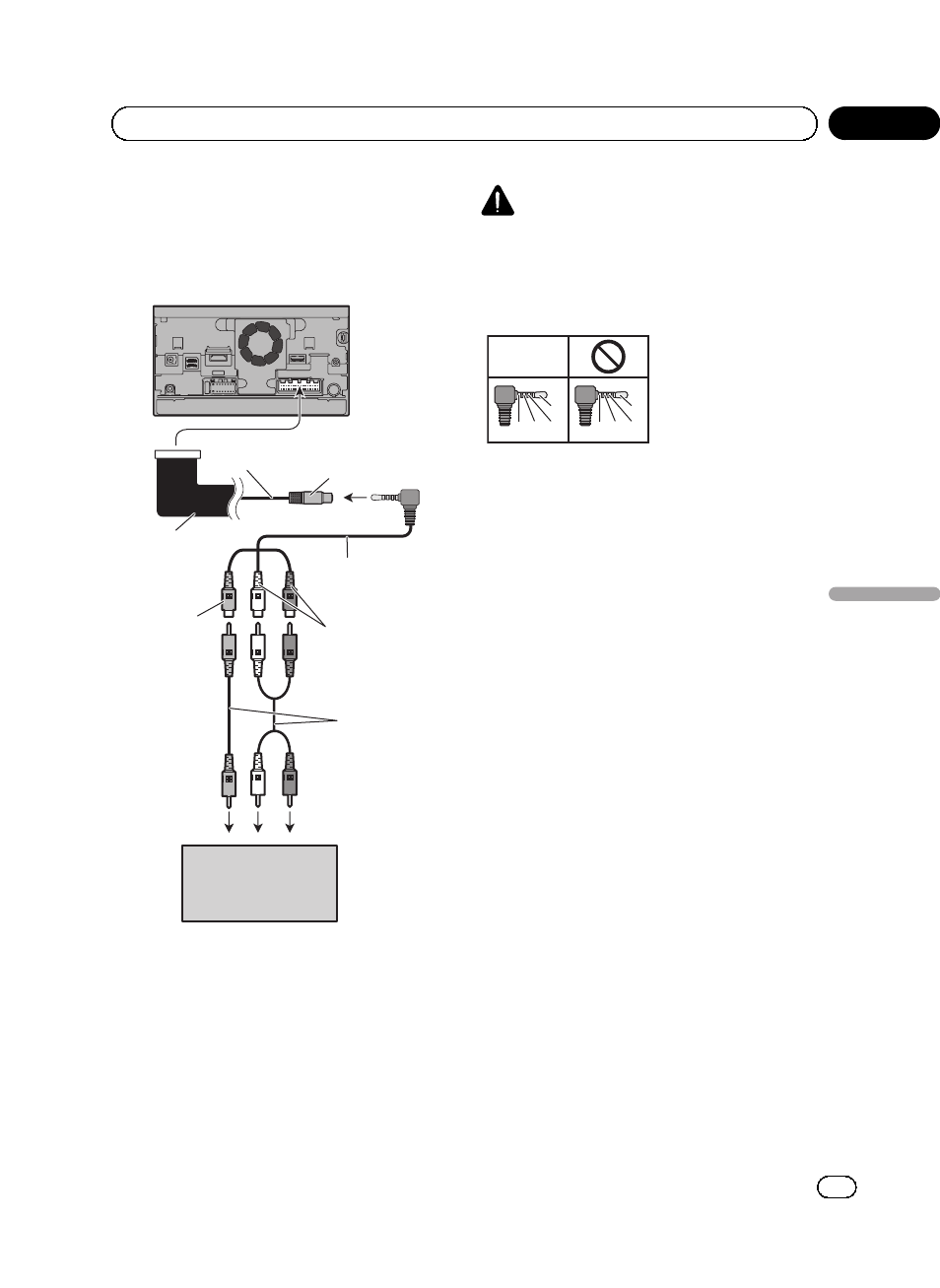

Conexión del componente
de vídeo externo
Uso de la entrada AV (AV1)
A las salidas de
audio
La unidad de navegación
15 cm
Conector RCA
Cable AV minijack
(CD-RM10)
(se vende por
separado)
Amarillo
Rojo, blanco
Cables RCA
(se venden por
separado)
A la salida de
vídeo
Componente de vídeo
externo (se vende por
separado)
Entrada AUX
! Este modo está disponible cuando el ajuste
de entrada de vídeo (AV1) está establecido
en
“On”. (Para obtener más información,
consulte el Manual de operación.)
PRECAUCIÓN
Asegúrese de utilizar un cable AV minijack (CD-
RM10) (se vende por separado) para el cableado.
Si utiliza otros cables, la posición del cableado
puede diferir, provocando imágenes y sonidos in-
terrumpidos.
OK
G V R
L
G R V
L
L : Audio izquierda
(Blanco)
R : Audio derecha (Rojo)
V : Video (Amarillo)
G : Tierra
85
Es
85
Sección
Español
02 Conexión del sistema
