15
Ge
ANSCHLÜSSE
Deutsch
ANSCHLÜSSE
Achten Sie vor dem Herstellen und Abtrennen von Anschlüssen unbedingt darauf, die Stromzufuhr auszuschalten und den Netzstecker
von der Netzsteckdose zu trennen. Das Gerät kann beschädigt werden, wenn Anschlüsse bei eingeschalteter Stromzufuhr verändert
werden.

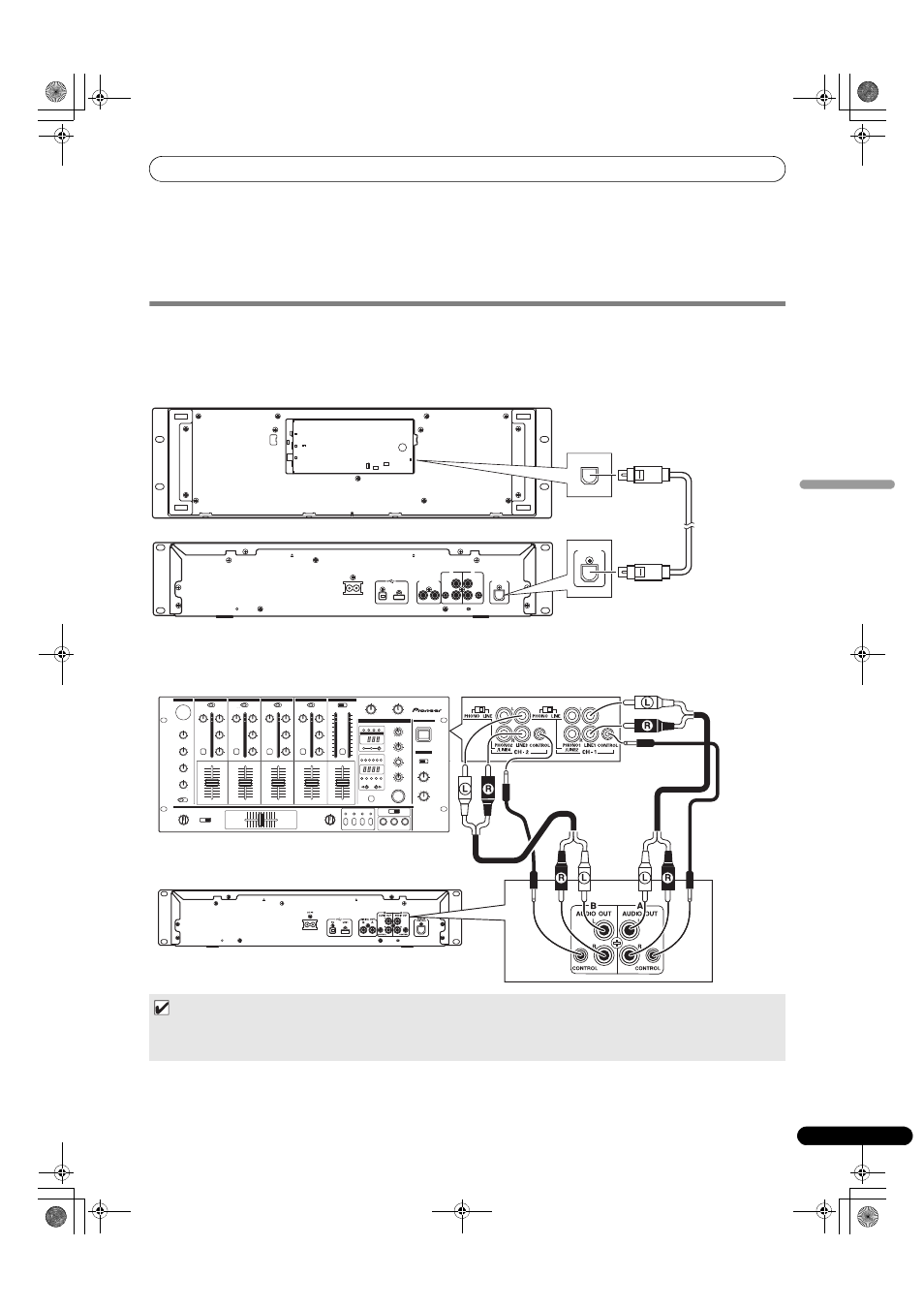

NORMALTYP-ANSCHLÜSSE
1. Systemanschlüsse
Verbinden Sie die Steuereinheit über das mitgelieferte Spezial-Fernsteuerungskabel mit der Antriebseinheit. Schieben Sie die
Steckverbinder fest in die Buchsen, bis sie hörbar einrasten.
2. Anschließen an ein DJ-Mischpult (DJM-3000/DJM-800) (Audio- und Steuerkabelanschlüsse)
Verbinden Sie den weißen Stecker des mitgelieferten Audiokabels jeweils mit der Buchse des linken (L) Kanals, und den roten Stecker
jeweils mit der Buchse des rechten (R) Kanals. Nach Anschluss des mitgelieferten Steuerkabels kann dieses Gerät über ein Pioneer
DJ-Mischpult gesteuert werden, um Fader-Startwiedergabe und Cue-Rücklauf zu ermöglichen (außer bei Relaiswiedergabe).
ZUR BEACHTUNG
• Bei Anschluss an das Modell DJM-300, DJM-500 oder DJM-600 verbinden Sie die CD1-Buchsen des Mischpults wie in der
beigefügten Abbildung gezeigt mit den Ausgangsbuchsen von Seite A der Antriebseinheit, und die CD2-Buchsen des
Mischpults mit den Ausgangsbuchsen von Seite B der Antriebseinheit.
PC
MONITOR OUT REMOTE CONTROL
5V
AC IN
A B DIGITAL OUT REMOTE CONTROL
A B
AUDIO OUT AUDIO OUT
L
R
CONTROL CONTROL
L
R
USB1 PC
REMOTE
CONTROL
Steuereinheit
Antriebseinheit
mitgeliefertes
Spezial-
Fernsteuerungs
kabel
mitgeliefertes
Audiokabel
mitgeliefertes
Steuerkabel
Antriebseinheit
mitgeliefertes Audiokabel
mitgeliefertes
Steuerkabel
DJM-3000
